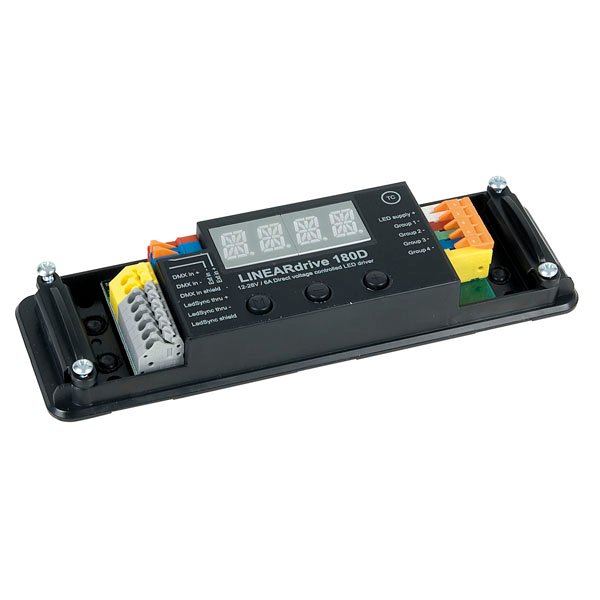

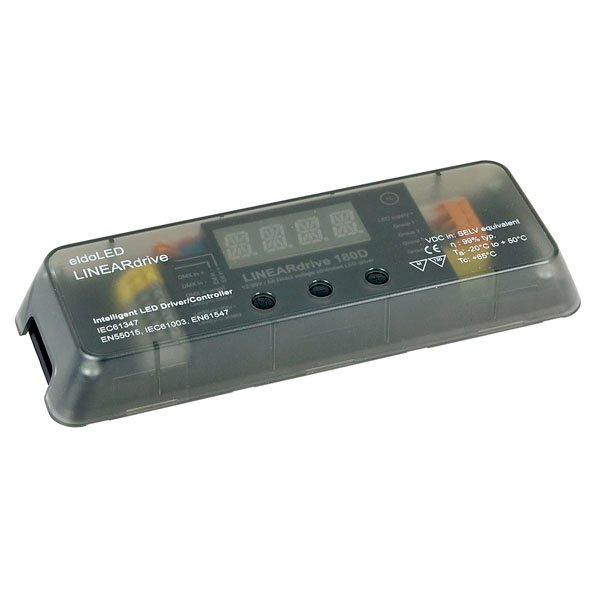

Deze Artecta LinearDrive 4 channel 180W van Artecta is een LED driver en een 4-kanaals dimmer in één. Met deze LED driver / dimmer kun je (groepen) spanningsgestuurde LED spot(je)s en/of (groepen) spanningsgestuurde LED strips aansturen, maar ook kun je deze LED driver / dimmer gebruiken voor het aansturen van een spanningsgestuurd(e) RGB(W) LED spot(je) of een spanningsgestuurde RGB(W) LED strip.
Je dient deze LED driver / dimmer aan te sluiten op een voeding. Deze LED driver / dimmer heeft vier uitgangen. De uitgangsspanning is gelijk aan de ingangsspanning. Iedere uitgang kan een stroom van maximaal 1,5 Ampère leveren. De totale stroom die geleverd kan worden is zes Ampère. Bij de minimale ingangs- en uitgangsspanning van 12 Volt komt dat neer op een vermogen van maximaal 72 Watt. Bij de maximale spanning van 28 Volt komt het neer op een vermogen van maximaal 168 Watt.
Je kunt op deze LED driver / dimmer een 0 – 10 Volt potmeter, een 0 – 10 Volt dimmer dimmer aansluiten. Die kun je gebruiken voor het dimmen van de aangesloten LED spot(je)(s) en/of de aangesloten LED strip(s). Wil je je DMX lichtsturing gebruiken voor het dimmen? Ook dat is mogelijk. Dimmen via DMX behoort namelijk ook tot de mogelijkheden van deze Artecta LinearDrive 4 channel 180W, evenals dimmen via ethernet.
Specificaties:
- 4-kanaals LED driver / dimmer
- Constant voltage: constante uitgangspanning
- 3 druktoetsen en een 4-digit display voor de instellingen

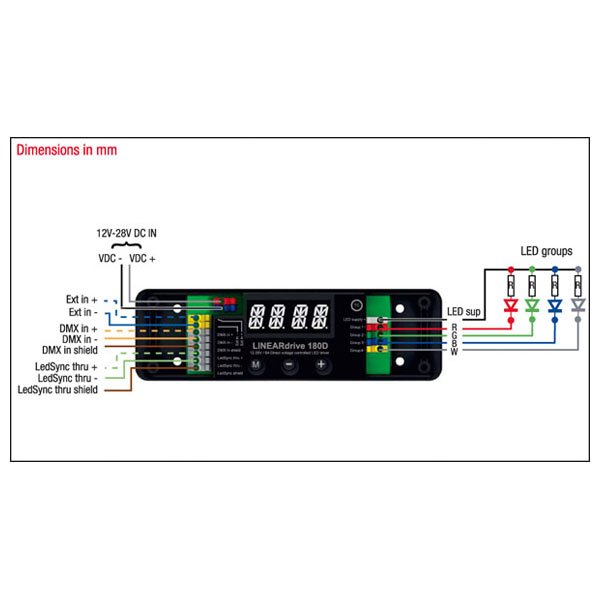

- Voedingsingang: 2-polige terminal connector
- DMX (USITT DMX-512) ingang: 3-polige terminal connector
- LedSync ingang: 3-polige terminal connector
- External ingang: 2-polige terminal connector (voor het aansluiten van bijv. een 0-10V potmeter)
- LED uitgang: 5-polige terminal connector (rood, groen, blauw, wit en ground)
- Voedingsspanning: 12 Volt DC – 28 Volt DC
- Uitgangsspanning: 12 Volt DC – 28 Volt DC (gelijk aan de ingangsspanning)
- Max. uitgangsstroom (per uitgang): 1,5 Ampère
- Max. uitgangsstroom (totaal): 6 Ampère
- Max. te leveren vermogen bij een spanning van 12 Volt (totaal): 72 Watt (mits de voeding dat ook leveren)
- Max. te leveren vermogen bij een spanning van 24 Volt (totaal): 144 Watt (mits de voeding dat ook leveren)
- Max. te leveren vermogen bij een spanning van 28 Volt (totaal): 168 Watt (mits de voeding dat ook leveren)
- Netwerkresolutie: 8 bit (4 netwerkkanalen) of 16 bit (8 netwerkkanalen)
- DMX: (max.) 4 DMX kanalen
- Kunststof behuizing
- Passieve koeling (geen ventilatoren)
- Werktemperatuur: -20°C tot +50°C
- Voorzien van schroefgaten (kan worden vastgeschroefd aan bijvoorbeeld een muur of een wand)

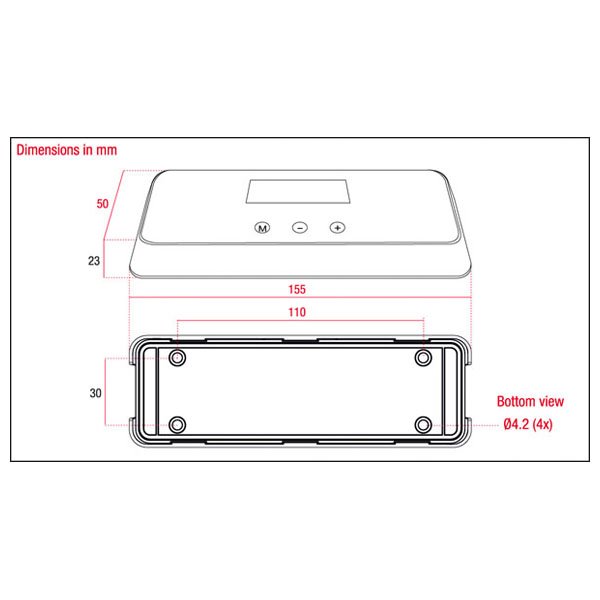

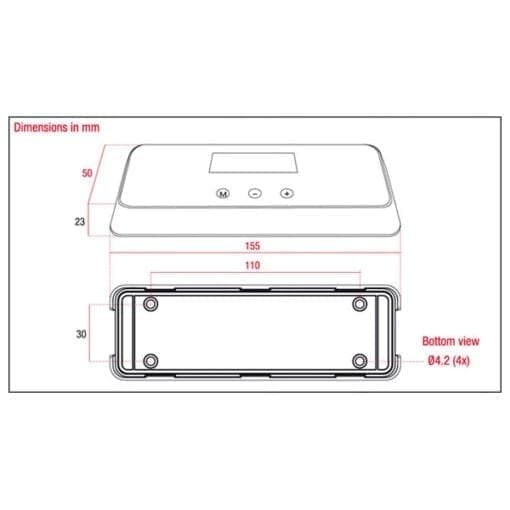

- Afmetingen: 155 x 50 x 23 mm (L x B x H)
- Gewicht: 0,13 kg
- Voldoet aan de IEC 61347, EN 55015, IEC 61003 en EN 61547 standaarden
- Voeding (230 Volt AC -> 12-28 Volt DC) is los verkrijgbaar
- Ook verkrijgbaar met een max. uitgangsstroom van 6 Ampère per uitgang (24 Ampère in totaal) (Artecta LinearDrive 4 channel 720W, artikelnummer HLA9950051)
Klik hier om de handleiding van dit product te downloaden.
Let op: veel LED spot(je)s zijn stroomgestuurd en hebben een ‘constant current’ LED driver (met een constante uitgangsstroom) in plaats van een ‘constant voltage’ LED driver (met een constante uitgangsspanning) nodig. De Artecta SoloDrive LED drivers, de Artecta DualDrive LED drivers en de Artecta PowerDrive LED drivers zijn ‘constant current’ LED drivers.
Specificaties onder voorbehoud.
