- 6,9 mm pixel pitch voor kijkafstanden vanaf 7 meter
- Helderheid tot 1000 nits met Black Face LED’s
- Onderhoud mogelijk via zowel de voor- als achterzijde
- Ingebouwde NovaStar A5s PLUS ontvangstkaart
- Licht magnesium die-cast paneel van 50 x 100 cm met IP20-classificatie
Met zijn 50 x 100 cm formaat is dit Blue Line-paneel gemaakt voor indoor LED-walls die regelmatig opgebouwd, afgebroken of aangepast worden. De 6,9 mm pixel pitch past goed bij presentaties, beurzen, bedrijfsruimtes, podia en evenementen waarbij het publiek op wat grotere afstand naar het scherm kijkt.
De constructie is gericht op snel werken tijdens montage. Quick locks helpen bij het koppelen van panelen, ingebouwde magneten ondersteunen het positioneren met één hand en guide pins zorgen voor een nette uitlijning. Door het gewicht van 12,8 kg en de diepte van 66 mm blijft het paneel praktisch hanteerbaar voor mobiele sets en vaste indoor installaties.

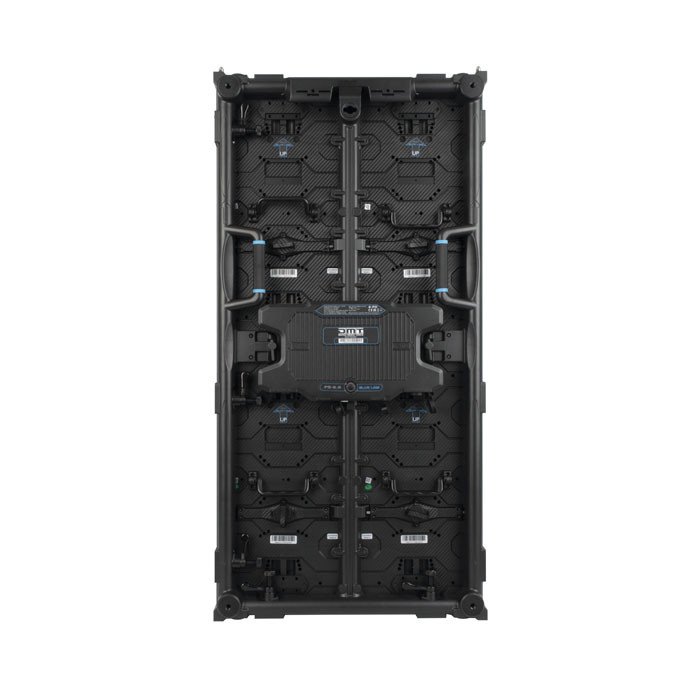

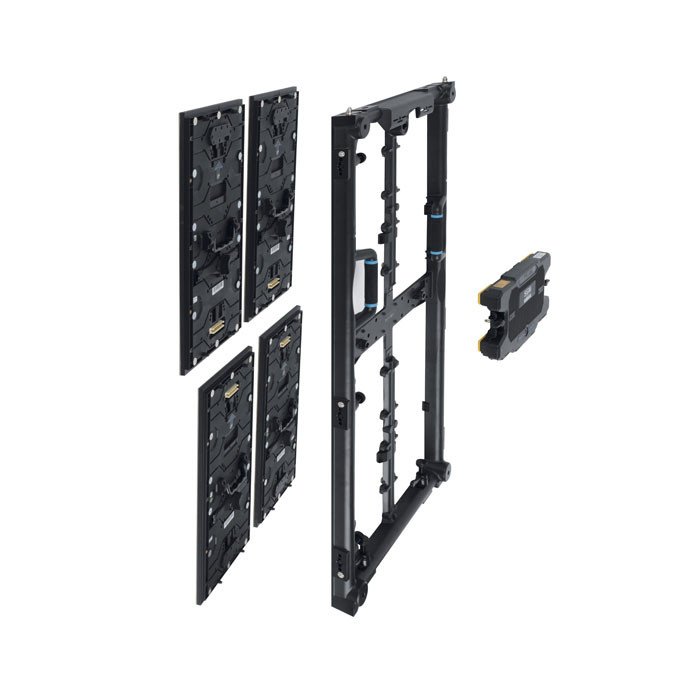

Voor service en onderhoud is toegang via de voor- en achterzijde mogelijk. Dat is vooral nuttig bij schermen die dicht tegen een wand of constructie geplaatst worden, maar ook bij verhuursets waar modules snel bereikbaar moeten blijven. De MOM-functie maakt kalibreren na vervanging van een LED-module eenvoudig via het paneel zelf.
De Power Pro True- en ProCat-aansluitingen zijn aanwezig voor stroom- en datasignaal, terwijl de A5s PLUS ontvangstkaart aansluit op het NovaStar-besturingssysteem. Voor ophangen en stacken zijn afzonderlijk verkrijgbare rigging bars beschikbaar; met de DMT Stacking Bracket kan een opgebouwd scherm aan een Layher- of trussconstructie worden bevestigd.
Toepassingen:
- Indoor LED-walls voor evenementen en verhuurproducties
- Vaste schermopstellingen in beurshallen, showrooms en bedrijfsruimtes
- Podium- en presentatieschermen met kijkafstand vanaf 7 meter
- Modulaire schermen die snel opgebouwd en uitgelijnd moeten worden
- Installaties waarbij front- en rear-service gewenst is
Veelgestelde vragen:
-
Is dit paneel geschikt voor buitengebruik?
Nee, de IP20-classificatie is gericht op gebruik binnenshuis.
-
Vanaf welke kijkafstand komt de 6,9 mm pixel pitch goed tot zijn recht?
De minimale kijkafstand is 7 meter. Dit maakt het paneel geschikt voor grotere ruimtes, podia en presentatiesituaties.
-
Kan het paneel aan de voorkant worden onderhouden?
Ja, onderhoud is mogelijk via de voorzijde én achterzijde van het paneel.
-
Welke videobesturing wordt gebruikt?
Het paneel werkt met het NovaStar-besturingssysteem en heeft een ingebouwde A5s PLUS ontvangstkaart.
-
Hoe wordt stroom en data gekoppeld tussen panelen?
Voor stroom zijn Power Pro True in- en uitgangen aanwezig. Voor data gebruikt het paneel ProCat in- en uitgangen.
Specificaties:
Beeld en LED
- Pixel pitch horizontaal: 6,9 mm
- Pixel pitch verticaal: 6,9 mm
- Paneelresolutie: 72 x 144 pixels
- Moduleresolutie: 36 x 72 pixels
- Kijkhoek horizontaal: 160°
- Kijkhoek verticaal: 155°
- Minimale kijkafstand: 7 m
- Paneelverhouding: 1:1
- Transparantie: 0%
- Type lichtbron: LED
- LED-type: Black Face
- Helderheid: 1000 nits
- Schermverversingsfrequentie: 3840 Hz
Aansturing
- Besturingssysteem: NovaStar
- Ontvangerkaart: A5s PLUS
Voeding en data
- Ingangsspanning: 100-240 V AC, 50/60 Hz
- Vermogensverbruik: 265 W
- Gemiddeld vermogensverbruik: 90 W
- Power connector in: Power Pro True
- Power connector uit: Power Pro True
- Dataconnector in: ProCat
- Dataconnector uit: ProCat
Afmetingen en constructie
- Paneelbreedte: 500 mm
- Paneelhoogte: 1000 mm
- Paneeldiepte: 66 mm
- Modulebreedte: 250 mm
- Modulehoogte: 500 mm
- Gewicht: 12,8 kg
- Behuizing: magnesium die-cast
- Koeling: convectie
Montage en service
- Onderhoud: front service / rear service
- Vaste montageopties: M10
- Maximale ophanging horizontaal: 18 stuks
- Maximale ophanging verticaal: 18 stuks
- Vergrendelingssysteem: Fast Lock System
Gebruik omgeving
- IP-waarde: IP20, alleen indoor gebruik
- Maximale omgevingstemperatuur: 45 °C
- Minimale omgevingstemperatuur: -20 °C
- Maximale vochtigheid bij gebruik: 10-90% rH
Meegeleverde kabels
- Horizontal Power link cable
- Horizontal Signal link cable
