De Pixelscreen modules en de Pixelmesh modules van DMT hebben geen DVI, VGA of HMDI ingang. Je kunt een LED scherm bestaande uit Pixelscreen of Pixelmesh modules niet direct aansluiten op een afspeelapparaat of op een videomixer. Je hebt een senderbox nodig om de Pixelscreen modules en/of de Pixelmesh modules aan te sturen.

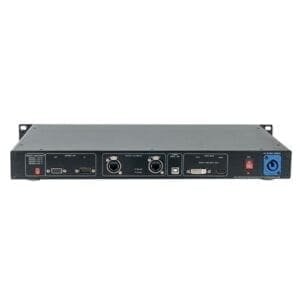

Deze SB-801 senderbox van DMT heeft een DVI video ingang. Je kunt hem gebruiken voor een LED scherm met een resolutie van maximaal 1280 bij 1024 pixels. Sluit je meerdere van deze apparaten op elkaar aan, dan kun je hem ook gebruiken voor een nog groter scherm. Met behulp van een Neutrik Ethercon kabel, een CAT5 kabel of een CAT6 kabel kun je deze senderbox verbinden met één van de Pixelscreen of Pixelmesh modules van het LED scherm. De andere Pixelscreen of Pixelmesh modules kun je vervolgens aansluiten op die ene module. Wil je niet hele LED scherm met één kabel aansluiten, maar meerdere kabels gebruiken? Dan kun je gebruik maken van de DMT SD-8 signal distributor (splitter). Die is los verkrijgbaar.
Je kunt deze senderbox inbouwen in een 19" rack(case). Hij neemt één hoogte-eenheid in beslag en heeft een inbouwdiepte van 26,8 centimeter.
Specificaties:
- Senderbox met een sendercard (type: 801)
- Voor het aansturen van een LED scherm bestaande uit DMT Pixelscreen modules of DMT Pixelmesh modules
- Ondersteunt de volgende resoluties: 640 x 480, 800 x 600, 1024 x 768, 1280 x 768, 1280 x 800 en 1280 x 1024
- 1 2-digit display en 2 druktoetsen op de voorzijde van het apparaat (voor het instellen van de helderheid van het scherm, 16 verschillende helderheden mogelijk)
- Video ingang: DVI-D female
- 2 uitgangen voor de Pixelscreen / Pixelmesh modules: Neutrik Ethercon female (ook te gebruiken voor ‘gewone’ RJ45 connectoren)
- RS232 ingang: DB9 male (voor het koppelen van meerdere apparaten voor een scherm met een grotere resolutie, max. 4 apparaten te koppelen)
- RS232 uitgang: DB9 female (voor het koppelen van meerdere apparaten voor een scherm met een grotere resolutie, max. 4 apparaten te koppelen)
- USB in-/uitgang: USB-B female (voor bediening via de computer)
- Voedingsingang: Powercon blauw female
- Energieverbruik: 65 Watt
- Ventilatorgekoeld
- Stevige metalen behuizing
- Kleur behuizing: grijs
- Afmetingen: 480 x 268 x 44 mm (L x B x H)
- Kan worden ingebouwd in een 19" rack(case) (hoogte: 1 HE, inbouwdiepte: 268 mm)
- Gewicht: 4,5 kg
O.a. geschikt voor de volgende Pixelscreen / Pixelmesh modules:
- DMT Pixelscreen P6 SMD Tour Outdoor (artikelnummer HL101450)
- DMT Pixelscreen P10 SMD Tour (artikelnummer HL101440)
- DMT Pixelmesh P12,5 (artikelnummer HL101390)
- DMT Pixelmesh P14,4 SMD RGB met SMD5050 LED’s (artikelnummer HL101387)
- DMT Pixelmesh P18,75 SMD RGB (artikelnummer HL101375)
- DMT Pixelmesh P37,5 SMD RGB (artikelnummer HL101370)
- Andere Pixelscreen en Pixelmesh modules van DMT
- SD-8 Signal distributor (splitter) is los verkrijgbaar (artikelnummer HL101419)
