- 6 DMX-universes met 3072 kanalen, uitbreidbaar naar 12 universes en 6144 kanalen via Art-Net of sACN.
- Standalone werking met opslag van maximaal 20 zones en 2000 scènes.
- Scènes starten via 8 GPIO-ingangen, RS-232, line-level audio, timer of automatische triggers.
- Voorzien van 2 DALI-uitgangsbussen, 2 SPI-uitgangen en 2 uitgangen voor relaisaansturing.
- Te programmeren via ESA2, ESA Pro 2 en Arcolis apps, met aansluiting via USB-C of Ethernet.

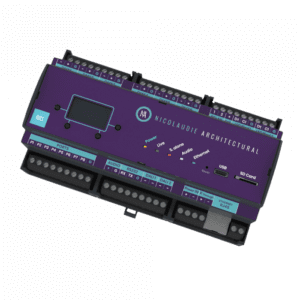

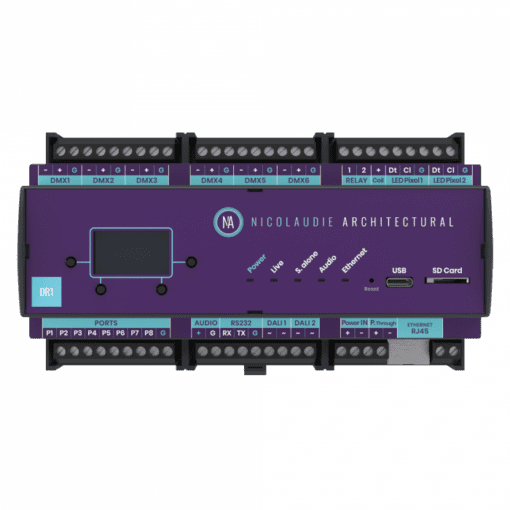

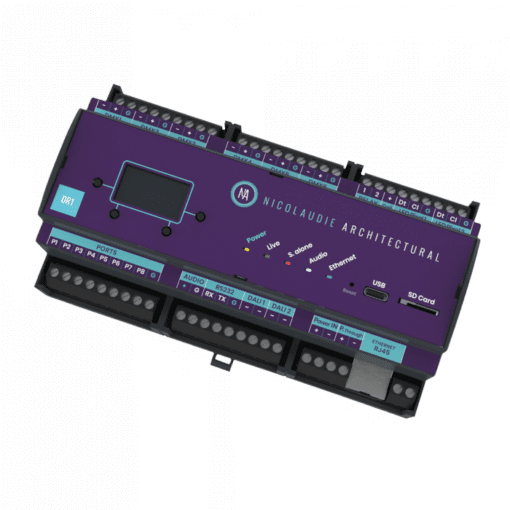

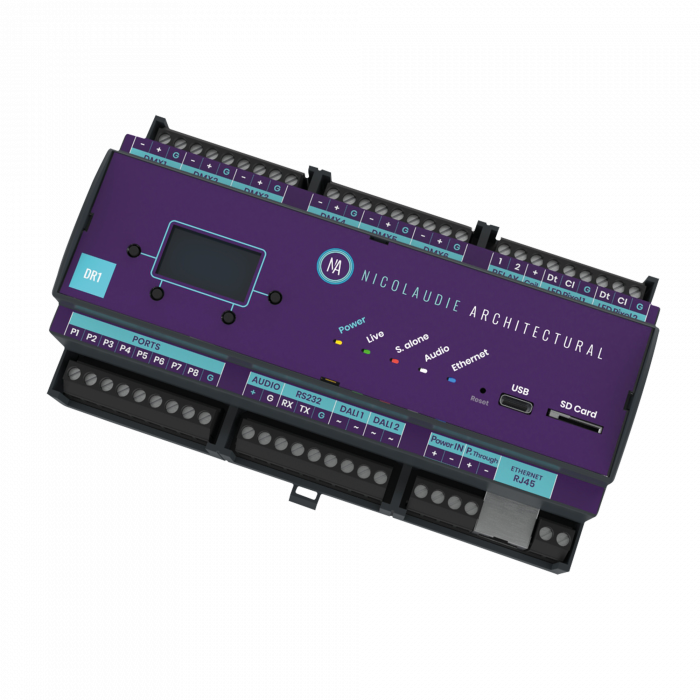

Deze DIN-rail controller is gemaakt voor vaste lichtinstallaties waarbij betrouwbaarheid, veel kanalen en flexibele triggering belangrijk zijn. Denk aan installaties waar lichtscènes zelfstandig moeten draaien zonder dat er continu een computer aangesloten blijft.
Met 6 DMX-uitgangen en ondersteuning voor Art-Net en sACN kan de controller zowel klassieke DMX-lijnen als netwerkgebaseerde lichtsturing aan. De optionele uitbreiding naar 12 universes maakt hem ook geschikt voor grotere installaties met veel armaturen, zones of pixelgestuurde elementen.
Voor installateurs is vooral de combinatie van triggeropties interessant: GPIO, RS-232, audio, tijdschema’s en automatische cues maken integratie met showcontrol, interactieve knoppen, mediasystemen of gebouwfuncties mogelijk. Daarnaast kan de controller als DALI-master werken en zijn er SPI- en relaisaansturingsuitgangen aanwezig.
Programmeren en bedienen kan vanaf Windows, Mac, iOS en Android. De controller ondersteunt ESA2 en ESA Pro 2 voor PC/Mac en de Arcolis apps voor mobiele bediening. Voor wandbediening is compatibiliteit met de NATOUCH-1 afstandsbediening aanwezig.
Toepassingen:
- Vaste lichtsturing in musea, exposities en bezoekerscentra.
- Themaparken en belevingsruimtes met getimede of interactieve scènes.
- Architecturale installaties met DMX, DALI, Art-Net of sACN.
- Standalone showcontrol waarbij scènes via GPIO, RS-232 of audio worden gestart.
- Installaties met meerdere zones en opgeslagen lichtscènes.
Veelgestelde vragen:
-
Hoeveel DMX-kanalen kan deze controller aansturen?
Standaard stuurt hij 6 universes met in totaal 3072 DMX-kanalen aan. Via Art-Net of sACN is een optionele upgrade naar 12 universes en 6144 kanalen mogelijk.
-
Kan de controller zonder computer scènes afspelen?
Ja, scènes kunnen standalone worden opgeslagen in het interne flashgeheugen of op een microSD-kaart en daarna automatisch, tijdgebaseerd of via externe triggers worden gestart.
-
Welke triggers zijn beschikbaar voor cues en scènes?
De controller ondersteunt triggering via 8 GPIO-ingangen, RS-232, line-level audio, timerfuncties en automatische activering.
-
Is DALI-integratie mogelijk?
Ja, de controller kan als DALI-master werken en heeft twee DALI-uitgangsbussen. In de protocollen wordt DALI 2 ondersteund.
-
Met welke software en apps programmeer je de lichtsturing?
Programmeren en bedienen kan met ESA2 of ESA Pro 2 op PC/Mac en met de Arcolis apps op iPhone, iPad en Android. Aansluiten kan via USB-C of Ethernet.
Specificaties:
Sturing en protocollen
- Aansturing: GPIO, PC software, RS232, sound, stand alone, timer
- Protocollen: Art-Net, DALI 2, DMX, RDM, sACN, SPI
- Besturingsmogelijkheden: Ethernet, USB
- Ondersteunde besturingssystemen: Android, iOS, Mac, Windows
- Art-Net: ja
DMX, zones en geheugen
- DMX-kanalen: 3072
- Universes: 6
- Ondersteuning voor maximaal 20 zones en 2000 scènes
- Intern flashgeheugen: 16 MB
- Geheugentype: SD-kaart
- MicroSD-kaartslot: tot 32 GB
Ingangen en uitgangen
- Mono ingangen: 1
- Mono ingangsconnector: aansluitklem
- GPIO: 8
- SPI-uitgangen: 2
- DALI-uitgangsbussen: 2
- Uitgangen voor relaisaansturing: 2
- DMX-connector uit: aansluitklem
- Dataconnector in: terminal, RJ45, USB-C
- Dataconnector uit: RJ45, USB-C
Voeding en aansluitingen
- Ingangsspanning: 8-15 V DC
- Vermogensverbruik: 3 W
- Power connector in: aansluitklem
- Meegeleverde kabel: USB-A naar USB-C kabel
- Optionele back-upbatterij voor datum, tijd en laatst afgespeelde scène bij stroomuitval
Display en indicatoren
- Scherm: OLED
- LED-indicators: audio, Ethernet, live, power, standalone

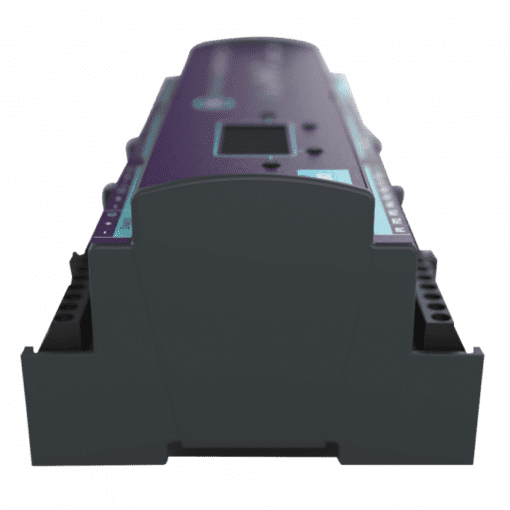

Behuizing en montage
- Behuizing: plastic
- Kleur: zwart / paars
- DIN-railafstand: 35 mm
- IP-waarde: IP20, alleen binnengebruik
- Compatibel met NATOUCH-1 afstandsbediening voor wandmontage
Afmetingen en gewicht
- Lengte: 160 mm
- Breedte: 91 mm
- Hoogte: 62 mm
- Gewicht: 0,317 kg
Omgeving
- Minimale omgevingstemperatuur: 0 °C
- Maximale omgevingstemperatuur: 50 °C
- Minimale bedrijfstemperatuur: 0 °C
