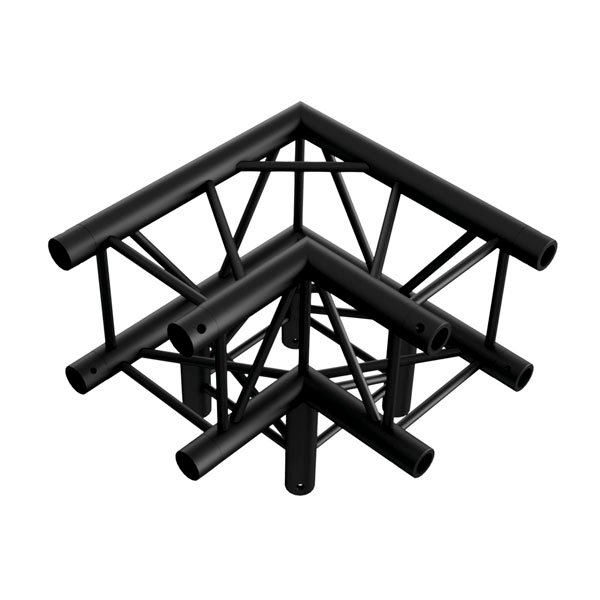

- 3-weg 90° hoekstuk voor MILOS Pro-30 Square P-systemen.
- Drie armen van 500 mm voor haakse trussverbindingen.
- P-koppelsysteem met Ø 29,8 mm aansluiting.
- Zwarte poedercoating in RAL9005 voor een strakke, donkere rig.
- TÜV-gecertificeerd PRO-30 systeem, geleverd met 4x set spigot, pin en R-veer.
Deze zwarte QLB30-hoek is gemaakt voor situaties waarin een Pro-30 Square P-constructie in drie richtingen onder 90° moet doorlopen. Denk aan hoekpunten in een vierkante of rechthoekige trussconstructie, waarbij één verbinding haaks afbuigt en een tweede richting doorloopt.
De constructie is opgebouwd uit 50 x 2 mm aluminium hoofdbuizen met 16 mm braces. Dankzij de afmeting van 290 x 290 mm sluit dit hoekstuk aan binnen de Pro-30 Square-serie. De zwarte poedercoating maakt het onderdeel geschikt voor zichtbare rigs waarbij een neutrale, donkere afwerking gewenst is.
Het P-systeem gebruikt een Ø 29,8 mm koppeling en wordt gekoppeld met conische connectoren en spigots. Bij het combineren van verschillende merken of systemen moet de constructie altijd worden beoordeeld door een bevoegde en gekwalificeerde partij, inclusief risicobeoordeling en constructieberekening.
Toepassingen:
- Hoekpunten in zwarte Pro-30 Square P-trussconstructies.
- Trussframes boven podia, in clubs of in theateromgevingen.
- Standbouw en presentatiekaders met haakse verbindingen.
- Vaste installaties waarbij een zwarte trussafwerking gewenst is.
- Verhuursets waarin een 3-weg 90° hoek nodig is voor modulaire opbouw.
Veelgestelde vragen:
-
Voor welk koppelsysteem is dit hoekstuk gemaakt?
Dit is een P-uitvoering met een Ø 29,8 mm koppelsysteem, passend binnen de standaard MILOS Pro-30 P-lijn.
-
Welke afmetingen hebben de drie richtingen van de hoek?
De A-, B- en C-zijde zijn elk 500 mm. Het vierkante trussprofiel heeft een grootte van 290 x 290 mm.
-
Worden de koppelingen meegeleverd?
Ja, dit hoekstuk wordt geleverd met 4x set spigot, pin en spring/R-veer voor de aansluiting.
-
Is de zwarte afwerking gelakt of gepoedercoat?
De afwerking is een poedercoating in zwart, kleur RAL9005.
-
Mag dit onderdeel met truss van andere merken worden gecombineerd?
Combinaties met andere merken of systemen moeten worden goedgekeurd door een bevoegde en gekwalificeerde derde partij, inclusief risicobeoordeling en constructieberekening.
Specificaties:
Type en systeem
- Trusstype: 3-way / corner
- Trusshoek: 90°
- Truss-systeem: P Ø 29,8 mm
- Compatibiliteit: Alulite
- Systeemcertificering: TÜV-gecertificeerd PRO-30 systeem
Afmetingen en constructie
- Lengte: 500 mm / 0,5 m
- Hoogte: 500 mm / 0,5 m
- A = 500 mm
- B = 500 mm
- C = 500 mm
- Grootte: 290 mm x 290 mm
- Diameter hoofdbuis: 50 x 2 mm
- Diameter bracebuis: 16 mm
Afwerking en gewicht
- Afwerking: poedercoating
- Kleur: zwart, RAL9005
- Gewicht: 9,6 kg
Meegeleverd
- 4x set spigot, pin en spring/R-veer
