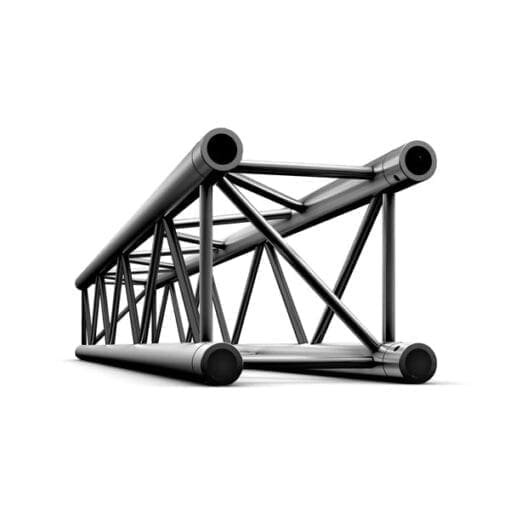

Dit vierkante trussdeel van Showtec heeft geen standaard aluminium kleur. Dit trussdeel – dat overigens wel gewoon gemaakt is van aluminium – is voorzien van een zwarte poedercoating. Het trussdeel is bij uitstek geschikt voor gebruik in een theater of andere omgeving waar hij zo onzichtbaar mogelijk moet blijven.
De lengte van dit trussdeel is twee meter. De vier hoofdbuizen van het trussdeel hebben een diameter van 50 millimeter en een onderlinge afstand van dertig centimeter. Je kunt dit trussdeel koppelen aan ieder ander trussdeel, een baseplate of een wallmount plate uit de FQ30-serie van Showtec, maar ook aan vrijwel ieder vierkant trussdeel (met een buisafstand van dertig centimeter) van het merk Prolyte. De benodigde koppelingen (4 spigots, 8 trusspinnen en 8 safety clips) worden meegeleverd met dit trussdeel.
Specificaties:
- FQ30-200B vierkante truss (square truss)
- Lengte: 200 cm
- Buisafstand: 30 cm
- Diameter hoofdbuizen: 50 mm
- Diameter tussenbuizen: 16 mm
- Materiaal: aluminium
- Materiaaldikte: 2 mm
- Kleur: mat zwart (RAL 9005) (gepoedercoated)
- Max. puntbelasting bij 4 meter lengte: 1155,4 kg
- Max. verdeelde belasting bij 4 meter lengte: 332,6 kg / meter
- Max. puntbelasting bij 6 meter lengte: 762,5 kg
- Max. verdeelde belasting bij 6 meter lengte: 220,2 kg / meter
- Max. puntbelasting bij 8 meter lengte: 563,7 kg
- Max. verdeelde belasting bij 8 meter lengte: 140,9 kg / meter
- Max. puntbelasting bij 10 meter lengte: 442,5 kg
- Max. verdeelde belasting bij 10 meter lengte: 88,5 kg / meter
- Max. puntbelasting bij 12 meter lengte: 360,2 kg
- Max. verdeelde belasting bij 12 meter lengte: 60 kg / meter
- Max. puntbelasting bij 14 meter lengte: 300 kg
- Max. verdeelde belasting bij 14 meter lengte: 42,9 kg / meter
- Max. puntbelasting bij 16 meter lengte: 253,8 kg
- Max. verdeelde belasting bij 16 meter lengte: 31,7 kg / meter
- Max. puntbelasting bij 18 meter lengte: 216,7 kg
- Max. verdeelde belasting bij 18 meter lengte: 24,1 kg / meter
- Max. puntbelasting bij 20 meter lengte: 186,2 kg
- Max. verdeelde belasting bij 20 meter lengte: 18,6 kg / meter
- Inclusief 4 spigots, 8 trusspinnen en 8 safety clips
- Ook verkrijgbaar in een uitvoering zonder poedercoating (aluminium kleur) (artikelnummer HLFQ30200)
- Ook verkrijgbaar met een lengte van 50 centimeter (artikelnummer HLFQ30050B)
- Ook verkrijgbaar met een lengte van 100 centimeter (artikelnummer HLFQ30100B)
- (Extra) truss spigots zijn los verkrijgbaar (artikelnummer HLFACSM)
- Halve truss spigots zijn los verkrijgbaar (artikelnummer HLFACS12)
- (Extra) trusspinnen zijn los verkrijgbaar (artikelnummer HLFACPM, HLFACPM6, HLFACPM8 of HLPIN30)
- (Extra) safety clips (veiligheidsveren) zijn los verkrijgbaar (artikelnummer HLFASS of HL30SPRING)
- Truss spacers zijn los verkrijgbaar (artikelnummer HLFASP10, HLFASP20, HLFASP30, HLFASP40 of HLFASP50)
- Baseplate is los verkrijgbaar (artikelnummer HLFQ30BP of HLFQ30BP2)
- Wallmount plate is los verkrijgbaar (artikelnummer HLFQ30WM)
- Truss adapter is los verkrijgbaar (artikelnummer HL70324 of HL70324S)
