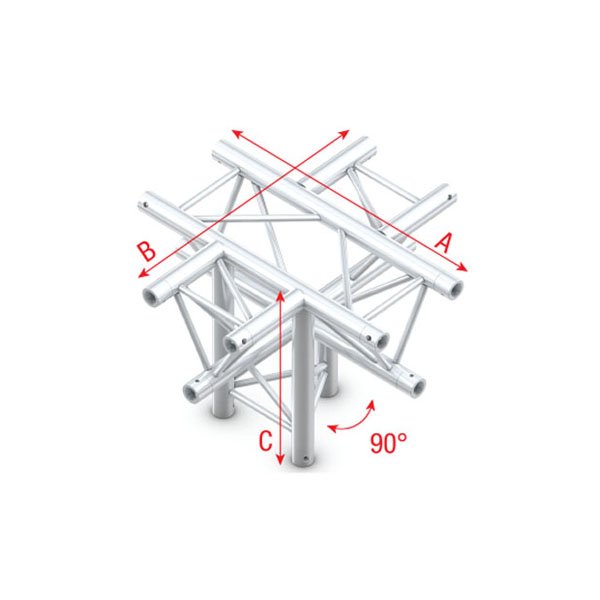

- 5-weg 90° hoekstuk met cross + down configuratie en apex down oriëntatie.
- G-koppeling met Ø 29,0 mm aansluiting voor Eurotruss en Global Truss systemen.
- Pro-30 driehoekconstructie met 50 x 2 mm hoofdbuizen en 20 mm bracebuizen.
- Gepolijste zilveren afwerking en TÜV-gecertificeerd trusssysteem.
- Geleverd met 4 sets spigot, pin en spring voor het maken van verbindingen.
Dit MILOS hoekdeel is gemaakt voor situaties waarin een Pro-30 G-constructie niet alleen een haakse bocht maakt, maar ook extra richtingen nodig heeft. De 5-weg uitvoering combineert een 90° corner met een neergaande aansluiting, waardoor je binnen één knooppunt meerdere trusslijnen kunt samenbrengen.
Door de apex down uitvoering blijft de punt van de driehoek naar beneden gericht. Dat is belangrijk bij het doorbouwen van bestaande driehoekconstructies, bijvoorbeeld bij decoratieve grids, beursconstructies, DJ-booths, stageframes of vaste installaties waar de oriëntatie van de trusslijn moet kloppen.
De G-uitvoering gebruikt een Ø 29,0 mm koppelsysteem en is geschikt voor gebruik met Eurotruss en Global Truss. Bij het combineren van verschillende trussmerken moet de constructie altijd worden beoordeeld door een bevoegde en gekwalificeerde partij, inclusief risicobeoordeling en constructieberekening.
Toepassingen:
- Haakse 5-weg knooppunten in Pro-30 G driehoekconstructies.
- Trussgrids waarbij een neergaande lijn vanuit een hoekpunt nodig is.
- Podium-, beurs- en showconstructies met Eurotruss of Global Truss G-compatibele delen.
- Installaties waarbij de apex down oriëntatie van de driehoektruss moet doorlopen.
- Constructies met een gepolijste zilveren trussafwerking.
Veelgestelde vragen:
-
Met welke trusssystemen is deze G-uitvoering compatibel?
De G-koppeling heeft een diameter van Ø 29,0 mm en is geschikt voor Eurotruss en Global Truss systemen.
-
Wat betekent 5-way / cross / down bij dit hoekstuk?
Dit hoekdeel vormt een 90° knooppunt met meerdere aansluitrichtingen, inclusief een neergaande aansluiting. Daardoor kan er vanuit de hoek verder worden doorgebouwd in verschillende richtingen.
-
Worden de verbindingsmaterialen meegeleverd?
Ja, dit trussdeel wordt geleverd met 4 sets spigot, pin en spring.
-
Welke buitenmaten heeft dit hoekdeel?
De lengte en breedte zijn beide 710 mm. De hoogte is 500 mm en het trussformaat is 290 x 290 mm.
Specificaties:
Afmetingen en gewicht
- Lengte: 710 mm / 0,71 m
- Breedte: 710 mm / 0,71 m
- Hoogte: 500 mm / 0,5 m
- Grootte: 290 mm x 290 mm
- Gewicht: 12 kg
Constructie
- Trusstype: 5-way / cross / down
- Trusshoek: 90°
- Diameter hoofdbuis: 50 x 2 mm
- Diameter bracebuis: 20 mm
- Truss-systeem: G Ø 29,0 mm
- Systeemcertificering: TÜV-gecertificeerd
Compatibiliteit
- Compatibel met: Eurotruss / Global Truss
- Koppelsysteem: conische connectoren en spigots
Afwerking
- Afwerking: gepolijst
- Kleur: zilver
Meegeleverde accessoires
- 4x set spigot, pin en spring
