DAP CA-4500 DSP 4-kanaals installatie-eindversterker 4x 500 W

Vier kanalen van 500 W op 4 ohm, 70/100 V-ondersteuning en uitgebreide DSP in een compacte 1U behuizing. Instellen kan via het OLED-scherm of met Windows-software via USB.

627,70

Nu bestellen = morgen in huis.

Heb je een vraag over dit product?
Artikelcode: HLD4515 | EAN: 8717748456335
  • 4 uitgangskanalen met 500 W per kanaal op 4 ohm en 250 W per kanaal op 8 ohm
  • Geschikt voor 70/100 V luidsprekersystemen en brugbedrijf tot 1000 W
  • Uitgebreide DSP met 8-bands EQ, delay, compressor, gate, limiter en crossoverfilters
  • Vrij routeerbare in- en uitgangskanalen voor flexibele systeemopbouw
  • Configureerbaar via OLED-display of Windows-software via USB
  • Compacte 19 inch behuizing van 1U met Klasse D-techniek en schakelende voeding

Vier zones, meerdere luidsprekerlijnen of een compacte rackinstallatie: deze eindtrap is gemaakt voor situaties waarin veel kanaalcapaciteit in weinig rackruimte nodig is. Met 4 kanalen, 70/100 V-ondersteuning en brugmodus kun je het systeem afstemmen op zowel laagohmige luidsprekers als vaste installaties met lijnspanningssystemen.

De ingebouwde DSP maakt externe signaalprocessing in veel installaties overbodig. Per ingang en uitgang zijn onder meer 8-bands parametrische equalizing, delay, dynamiekprocessing en fase-omkering beschikbaar. Door de vrije routing van alle vier in- en uitgangskanalen kun je bijvoorbeeld meerdere zones apart aansturen of signalen intern verdelen zonder extra matrixprocessor.

Instellen kan direct op het apparaat via het OLED-scherm of vanaf een Windows-pc/laptop met de software via USB. Dat is praktisch bij vaste installaties, omdat instellingen reproduceerbaar zijn en gebruikersinstellingen opgeslagen kunnen worden. De beveiligingen, waaronder softstart, cliplimiter, thermische beveiliging, oververhitting-, overbelasting-, kortsluiting- en DC-beveiliging, helpen de eindtrap veilig in bedrijf te houden.

Toepassingen:

  • Vaste audio-installaties met 70/100 V luidsprekerlijnen
  • Meerzone-systemen met vier afzonderlijk routeerbare uitgangen
  • Compacte 19 inch racks waar slechts 1U beschikbaar is
  • Installaties waarbij EQ, delay, limiting en crossover-instellingen intern geregeld moeten worden
  • Stereo-, mono-, 4-kanaals en brugconfiguraties

Veelgestelde vragen:

  1. Kan deze eindtrap een 100 V luidsprekersysteem aansturen?

    Ja, hij ondersteunt 70/100 V systemen. In brugbedrijf levert hij 1000 W voor 100 V-toepassingen.

  2. Hoeveel vermogen levert hij per kanaal?

    Per kanaal levert hij 500 W op 4 ohm en 250 W op 8 ohm. In brugmodus is 1000 W op 8 ohm beschikbaar.

  3. Kan ik de DSP via een computer instellen?

    Ja, configuratie kan handmatig op het apparaat of via pc-software op Windows. De aansluiting hiervoor is USB.

  4. Zijn de vier kanalen vast gekoppeld aan de vier ingangen?

    Nee, alle vier ingangen en uitgangen zijn vrij routeerbaar. Dat geeft veel vrijheid bij zoneverdeling en interne signaalrouting.

  5. Past deze eindtrap in een standaard 19 inch rack?

    Ja, de behuizing is 19 inch breed en neemt 1U rackhoogte in. De installatiediepte zonder connectoren is 285 mm.

Specificaties:

Vermogen en uitgangsmodi

  • Uitgangskanalen: 4
  • Uitgangsvermogen per kanaal op 8 ohm bij 1 kHz: 250 W
  • Uitgangsvermogen per kanaal op 4 ohm bij 1 kHz: 500 W
  • Gebrugd uitgangsvermogen op 8 ohm bij 1 kHz: 1000 W
  • Uitgangsvermogen per kanaal op 8 ohm, 20 Hz – 20 kHz: 250 W
  • Uitgangsvermogen per kanaal op 4 ohm, 20 Hz – 20 kHz: 500 W
  • Gebrugd uitgangsvermogen op 8 ohm, 20 Hz – 20 kHz: 1000 W
  • Gebrugd uitgangsvermogen 100 V: 1000 W
  • Uitgangsmodus: 4-channel / Bridge / Mono / Stereo
  • Stabiel in 2 ohm: nee
  • Uitgangsgain: 34 dB

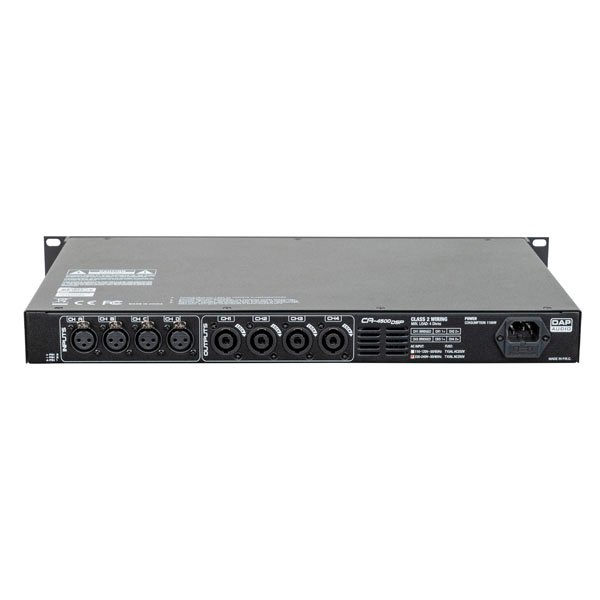

Aansluitingen

  • Uitgangsconnector: 4-polige luidsprekeraansluiting
  • Mono ingangen: 4
  • Mono ingangsconnector: 3-pins XLR
  • Mono ingangsimpedantie: 20000 Ω
  • Ongebalanceerde mono inganggevoeligheid: 1 dBv
  • Dataconnector: USB
  • Power connector in: IEC

Audio en DSP

  • DSP: ja
  • Parametrische ingangsequalizer: 8 bands
  • Parametrische uitgangsequalizer: 8 bands
  • Ingang EQ-types: Bell / High Shelf / Low Shelf / Notch
  • Uitgang EQ-types: High Shelf 6 / High Shelf 12 / Low Shelf 6 / Low Shelf 12
  • Crossover filtertypes: Bessel / Butterworth / Linkwitz Riley
  • Crossover-steilheid: 6 / 12 / 18 / 24 / 30 / 36 / 42 / 48 dB
  • Dynamiekprocessors: Compressor / Gate / Limiter
  • Fase omkeren: ja
  • Uitgangsvertraging maximaal: 62.4 ms
  • Gebruikersinstellingen: ja
  • Aansturing: handmatig / pc-software
  • Ondersteund besturingssysteem: Windows
  • Scherm: OLED

Audioprestaties

  • Totale harmonische vervorming: < 0,15%
  • Signaal-ruisverhouding: > 96 dB
  • Bemonsteringsfrequentie AD/DA-omzetter: 96 kHz
  • Audiovertraging: 1.5 ms
  • Stijgsnelheid: 25 V/μs
  • Versterkertechnologie: Klasse D
  • Dempingsfactor: 180:1
  • Overspraak: 60 dBu
  • Frequentierespons: 20 Hz – 20000 Hz

Voeding, koeling en beveiliging

  • Ingangsspanning: 220-240 V AC, 50 Hz
  • Schakelende voeding: ja
  • Vermogensverbruik: 1741 W
  • Zekering: 10 A
  • Luchtcirculatie: van voor naar achter
  • Koeling: radiale ventilator
  • Elektronische beveiliging: vaste cliplimiter / DC voltage / oververhitting / overbelasting / kortsluiting / softstart / thermisch

Behuizing en montage

  • Flightcasebreedte: 19 inch
  • Hoogte-eenheden: 1U
  • Hoogte: 44 mm
  • Breedte: 483 mm
  • Lengte: 285 mm
  • Installatiediepte excl. connector: 285 mm
  • Behuizing: metaal
  • Kleur: zwart
  • Afwerking: poedercoating
  • Gewicht: 5.9 kg
  • IP-waarde: IP20, alleen binnengebruik
  • Handvaten: nee

Meegeleverd

  • IEC-kabel
  • Rubber feet
