- 1,5 m digitale signaalkabel voor korte 5-polige XLR-verbindingen.
- 110 Ω impedantie, passend bij DMX- en digitale stuurverbindingen.
- 5-polige XLR-connectoren met latch-vergrendeling.
- Afgeschermde opbouw met gevlochten vertind koperen afscherming.
- Zilverkleurig verzilverde contacten voor een betrouwbare verbinding.

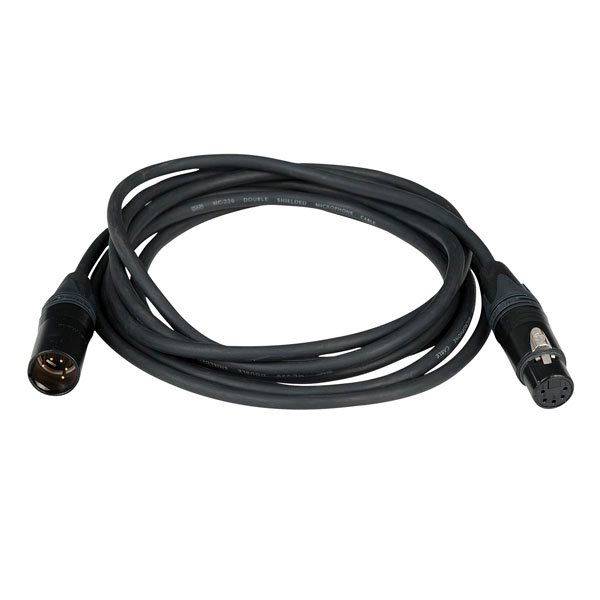

Deze DAP-kabel is gemaakt voor situaties waarin je een korte, nette verbinding nodig hebt tussen apparatuur met 5-polige XLR-aansluitingen. De lengte van 1,5 meter voorkomt onnodige kabellussen bij bijvoorbeeld patchpunten, controllers, splitters of fixtures die dicht bij elkaar staan.
Met een impedantie van 110 Ω sluit de kabel aan bij digitale signaaltoepassingen zoals DMX-sturing. De kabel heeft vijf geleiders met stranded core-opbouw en een PVC-buitenmantel, waardoor hij geschikt is voor dagelijks gebruik in vaste installaties, verhuursets en podiumopstellingen.
De afscherming bestaat uit gevlochten vertind koper. In combinatie met de 8 mm buitendiameter en de latch-vergrendeling op de connectoren levert dit een praktische kabel op voor technici die snel en overzichtelijk willen bekabelen zonder lange overtollige lengtes.
Toepassingen:
- Korte DMX-verbindingen tussen lichtapparatuur met 5-polige XLR-aansluitingen.
- Patchen tussen controller, splitter, interface of fixture op korte afstand.
- Gebruik in flightcases, racks of installaties waar kabelruimte beperkt is.
- Netjes doorlussen van apparatuur in een truss- of podiumopstelling.
- Vervangkabel voor compacte digitale stuurverbindingen.
Veelgestelde vragen:
-
Welke connectoren zitten er op deze kabel?
De kabel heeft aan beide zijden een 5-polige XLR-connector. Connector 1 is van Neutrik.
-
Is 1,5 meter geschikt voor een volledige lichtlijn?
Deze lengte is vooral praktisch voor korte verbindingen tussen apparaten die dicht bij elkaar staan, bijvoorbeeld in een rack, op een truss of bij een compacte patchopstelling.
-
Heeft de kabel een vergrendeling op de connectoren?
Ja, de connectoren gebruiken een latch-vergrendeling zodat de stekker vastklikt in de aansluiting.
-
Hoe is de kabel afgeschermd?
De eerste afscherming bestaat uit gevlochten vertind koper, met een afschermingsweerstand van 12,5 Ω/km.
-
Binnen welk temperatuurbereik kan deze kabel worden gebruikt?
De opgegeven omgevingstemperatuur loopt van -20 °C tot 60 °C.
Specificaties:
Aansluitingen

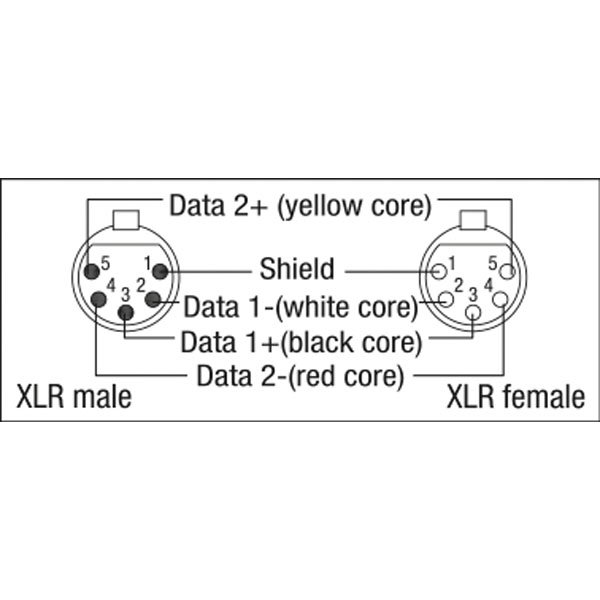

- Connector 1: XLR 5P
- Connector 2: XLR 5P
- Merk connector 1: Neutrik
- Contacten: 5
- Vergrendelingstype: latch
- Contacttype: silver plated
Kabelopbouw
- Geleiders: 5
- Opbouw geleider: stranded core
- Materiaal: koper / PVC
- Buitenisolatie: PVC
- Opvulmateriaal: papier
- 1e afscherming: braided tinned copper
- Buitendiameter kabel: 8 mm
Elektrische eigenschappen
- Impedantie: 110 Ω
- Geleiderweerstand: 130 Ω/km
- Capaciteit geleider: 35 pF/m
- Capaciteit binnenste geleider/geleiderafscherming: 52 pF/m
- Afschermingsweerstand: 12,5 Ω/km
Afmetingen en gewicht
- Kabellengte: 1,5 m
- Hoogte: 1500 mm
- Breedte: 25 mm
- Gewicht: 0,2 kg
Gebruik en uitvoering
- Kleur: zwart
- Maximale omgevingstemperatuur: 60 °C
- Minimale omgevingstemperatuur: -20 °C
