- 6 meter kabel voor digitale signaallijnen met 5-polige XLR-aansluitingen.
- 110 Ω impedantie, passend bij DMX- en vergelijkbare digitale lichtsturing.
- Connector 1 is uitgevoerd met een Neutrik 5P XLR-connector.
- Gevlochten vertind koperen afscherming en verzilverde contacten voor een nette signaaloverdracht.
- Zwarte PVC-buitenmantel met een kabeldiameter van 8 mm.
Deze 6 meter uitvoering uit de DAP FL85 Digi Quad-serie is gemaakt voor situaties waarin je een digitale stuurlijn netjes wilt overbruggen zonder direct naar een veel langere kabel te grijpen. De lengte is praktisch voor verbindingen tussen apparatuur in een truss, vanaf een lichtsturing naar een splitter of tussen fixtures die niet direct naast elkaar hangen.
Met 5 geleiders, 5-polige XLR-aansluitingen en een impedantie van 110 Ω sluit de kabel aan bij de eisen van digitale lichtsignalen. De gevlochten vertind koperen afscherming helpt storingen beperken, terwijl de verzilverde contacten bijdragen aan betrouwbaar contact bij regelmatig aansluiten en losnemen.
De zwarte PVC-mantel houdt de kabel onopvallend op podia, in stands en bij vaste audiovisuele opstellingen. Het vergrendelingstype met latch zorgt ervoor dat de XLR-verbinding stevig vastklikt tijdens gebruik.
Toepassingen:
- DMX-verbindingen tussen lichttafel, splitter en armaturen.
- Korte tot middellange kabelruns in truss- en podiumopstellingen.
- Verhuursets waarbij 5-polige XLR-aansluitingen worden gebruikt.
- Vaste AV- en lichtinstallaties met digitale 110 Ω signaallijnen.
- Nette bekabeling in theaters, clubs, stands en events.
Veelgestelde vragen:
-
Welke aansluitingen heeft deze kabel?
Aan beide uiteinden zit een 5-polige XLR-aansluiting. Connector 1 is uitgevoerd met een Neutrik XLR 5P-connector.
-
Waarom is de impedantie van 110 Ω belangrijk?
Een impedantie van 110 Ω past bij digitale lichtsturing zoals DMX, waardoor de kabel geschikt is voor betrouwbare overdracht van stuursignalen over 5-polige XLR.
-
Is 6 meter een praktische lengte voor podiumgebruik?
Ja, 6 meter is bruikbaar voor verbindingen tussen apparaten die niet direct naast elkaar staan, bijvoorbeeld tussen een splitter en een fixture of tussen posities in een truss.
-
Klikt de XLR-verbinding vast?
Ja, de connectoren gebruiken een latch-vergrendeling, zodat de aansluiting tijdens gebruik vastklikt.
Specificaties:

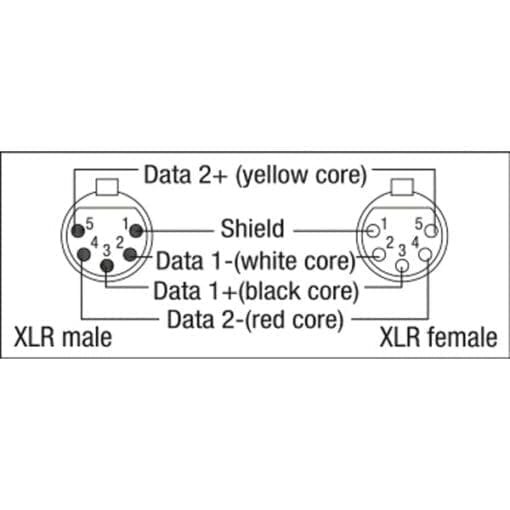

Aansluitingen
- Connector 1: XLR 5P
- Merk connector 1: Neutrik
- Connector 2: XLR 5P
- Contacten: 5
- Vergrendelingstype: latch
- Contacttype: verzilverd
Kabel en signaal
- Kabellengte: 6 m
- Impedantie: 110 Ω
- Geleiderweerstand: 130 Ω/km
- Capaciteit geleider: 35 pF/m
- Capaciteit binnenste geleider/geleiderafscherming: 52 pF/m
- Geleiders: 5
- Opbouw geleider: stranded core
- 1e afscherming: braided tinned copper
- Afschermingsweerstand: 12.5 Ω/km
- Opvulmateriaal: papier
Constructie
- Buitendiameter kabel: 8 mm
- Buitenisolatie: PVC
- Materiaal: koper / PVC
- Kleur: zwart
Afmetingen en gewicht
- Hoogte: 6000 mm
- Breedte: 25 mm
- Gewicht: 0.56 kg
Omgeving
- Maximale omgevingstemperatuur: 60 °C
- Minimale omgevingstemperatuur: -20 °C
