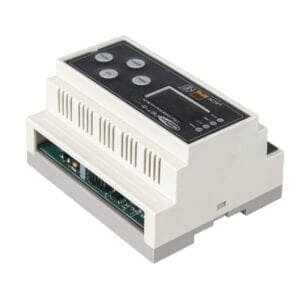

- Compacte DIN-rail node voor vaste installatie in netwerkgestuurde lichtsystemen.
- 2 DMX-universes inzetbaar als ingang of uitgang, met optisch geïsoleerde bidirectionele DMX-poorten.
- Converteert Art-Net of sACN naar DMX512 en terug, met ondersteuning voor onder andere RDM en TCP-IPv4.
- Voeding via PoE volgens IEEE 802.3af of via 12-36 V DC ingang op Phoenix.
- Instelbaar via OLED-display met frontknoppen of via een webinterface binnen het netwerk.
Deze vaste-installatie node is gemaakt voor installateurs en systeemintegratoren die DMX over netwerk willen verdelen zonder losse tafel- of rackunit. Dankzij de DIN-rail vormfactor plaats je de unit overzichtelijk in een verdeelkast of technische ruimte, terwijl de Phoenix-aansluitingen passen bij een nette, vaste bekabeling.
De twee DMX-poorten zijn bidirectioneel en kunnen dus worden ingezet als ingang of uitgang, afhankelijk van de configuratie. Daarmee is de unit geschikt voor eenvoudige conversie van Art-Net naar DMX, maar ook voor situaties waarin DMX terug het netwerk op moet of waar signalen worden samengevoegd via HTP/LTP.
Voor beheer op locatie gebruik je het OLED-display met knoppen aan de voorzijde. In een netwerkopstelling kan configuratie ook via de webinterface worden uitgevoerd. Dat maakt de node praktisch bij installaties waarbij de hardware in een kast zit, maar instellingen vanaf een werkplek binnen het netwerk aangepast moeten worden.
Toepassingen:
- Vaste lichtinstallaties waarbij Art-Net of sACN naar DMX512 wordt geconverteerd.
- DMX-signalen terugzetten naar Art-Net vanaf maximaal 2 DMX-ingangen.
- Klonen van 1 DMX-ingang naar 1 DMX-uitgang en Art-Net.
- HTP/LTP merge van 2 Art-Net-signalen naar een DMX-uitgang.
- HTP/LTP merge van DMX-ingang en Art-Net naar DMX-uitgang.
- Integratie in DIN-rail verdeelkasten binnen gebouwgebonden AV- en lichtsystemen.
Veelgestelde vragen:
-
Kan deze node DMX zowel ontvangen als uitsturen?
Ja. De twee DMX-poorten zijn bidirectioneel en kunnen worden gebruikt als DMX-ingang of DMX-uitgang, met in totaal 2 universes.
-
Hoe wordt de unit gevoed?
Voeding kan via PoE volgens IEEE 802.3af of via de 12-36 V DC ingang op Phoenix. Het vermogensverbruik is 6 W.
-
Welke netwerkprotocollen ondersteunt deze Showtec node?
De node ondersteunt Art-Net, sACN, DMX, RDM en TCP-IPv4. Hij kan Art-Net of sACN naar DMX512 converteren en ook DMX terug naar het netwerk brengen.
-
Hoe pas ik de instellingen aan?
Instellen kan via het OLED-display met de knoppen aan de voorzijde of via de webinterface binnen het netwerk. De standaard login is account Admin met wachtwoord Admin.
-
Is de behuizing geschikt voor montage op een standaard DIN-rail?
Ja. De vormfactor voldoet aan DIN EN43880 en de montage is geschikt voor een DIN EN60715 railsysteem met 35 mm DIN-railafstand.
Specificaties:
Voeding
- Ingangsspanning: 12-36 V DC
- Power over Ethernet: ja, PoE IEEE 802.3af
- Vermogensverbruik: 6 W
- Voedingsaansluiting: Phoenix
Signaal en protocollen
- Universes: 2
- DMX-kanalen: 1024
- Aansturing: Art-Net, DMX, TCP IPv4
- Protocollen: Art-Net, DMX, RDM, sACN, TCP-IPv4
- Functie: conversie van Art-Net of sACN naar DMX512 en terug
- DMX-poorten: bidirectioneel en optisch geïsoleerd
Aansluitingen
- DMX-connector: Phoenix in/out
- DMX-connector ingang: Phoenix
- DMX-connector uitgang: Phoenix
- Dataconnector ingang: RJ45
Bediening en indicatie
- Scherm: OLED
- Instelling via frontmenu met knoppen
- Instelling via webinterface binnen het netwerk
- LED-indicators: operation mode, power, signal
Montage, behuizing en omgeving
- DIN EN43880 vormfactor
- DIN EN60715 railsysteem
- DIN-railafstand: 35 mm
- IP-waarde: IP20, alleen binnengebruik
- Behuizing: plastic
- Kleur: grijs
- Maximale omgevingstemperatuur: 40 °C
- Minimale omgevingstemperatuur: 0 °C
- Minimale bedrijfstemperatuur: 0 °C
Afmetingen en gewicht
- Lengte: 106 mm
- Breedte: 87 mm
- Hoogte: 58 mm
- Gewicht: 0,18 kg
