Met de Rackpatch 12-24 van Showtec kunnen de uitgangen van de dimmer(s) eenvoudig met de juiste Break-out box(en) en/of bar(ren) verbonden worden.

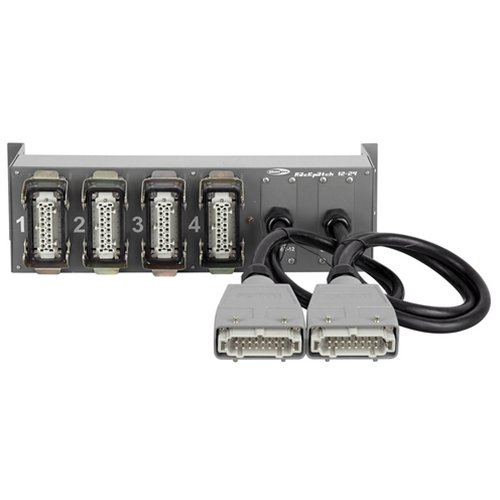

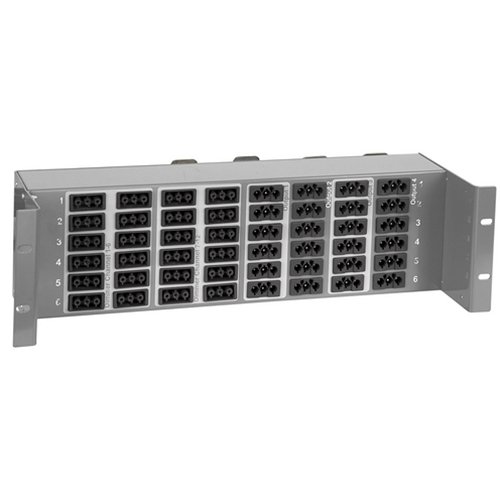

Deze module heeft zes multiconnectoren, waarvan er twee als ingang en vier als uitgang dienen. De ingangen kunnen worden verbonden met de dimmer(s) en de uitgangen kunnen worden verbonden met Break-out box(en) en/ of bar(ren). Op de voorzijde van de module bevinden zich een aantal male en female Wieland connectoren. Elke connector staat in verbinding met twee pinnen van een multiconnector. Door met de patchkabels van Wieland de male en female connectoren met elkaar te verbinden, kan er bepaald worden welke uitgang van de dimmer in contact staat met welke uitgang van de Break-out box of bar.
SPECIFICATIES:
- Showtec Rackpatch 12-24
- 2 ingangen: 16-pins male multiconnectoren (op de achterzijde, aan 120 cm multikabels)
- 24 patch uitgangen: Wieland female connectoren (op de voorzijde)
- 12 patch uitgangen per ingang (6 onafhankelijke patch uitgangen per ingang)
- 24 patch ingangen ingangen: Wieland male connectoren (op de voorzijde)
- 6 (onafhankelijke) patch ingangen per uitgang
- 4 uitgangen: 16-pins female multiconnectoren (op de achterzijde)
- Kleur: grijs
- Afmetingen: 483 x 190 x 135 mm (L x B x H)
- 19 inch – 3 HE
- Inbouwdiepte: 190 mm
Pinverdeling 12 patch uitgangen (per ingang):
- Uitgang 1/7: multiconnector pin 1 en 9
- Uitgang 2/8: multiconnectorpin pin 2 en 10
- Uitgang 3/9: multiconnectorpin pin 3 en 11
- Uitgang 4/10: multiconnectorpin pin 4 en 12
- Uitgang 5/11: multiconnectorpin pin 5 en 13
- Uitgang 6/12: multiconnectorpin pin 6 en 14
Pinverdeling per uitgang:
- Multiconnector pin 1 en 9: patch ingang 1
- Multiconnector pin 2 en 10: patch ingang 2
- Multiconnector pin 3 en 11: patch ingang 3
- Multiconnector pin 4 en 12: patch ingang 4
- Multiconnector pin 5 en 13: patch ingang 5
- Multiconnector pin 6 en 14: patch ingang 6
Let op: De patchkabels (artikelnummer HL90802) worden niet meegeleverd.
