- 90° hoekdeel met vijf aansluitrichtingen: dwars plus omlaag.
- Apex-down uitvoering voor Deco-22 driehoekconstructies.

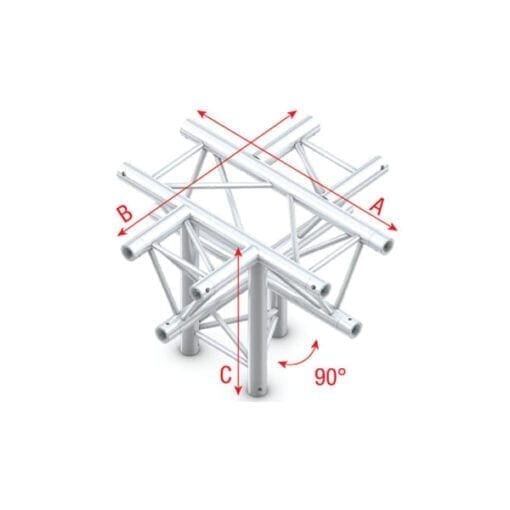

- Compacte maatvoering met A = 578 mm, B = 578 mm en C = 400 mm.
- Gepolijste zilverkleurige afwerking voor zichtbare decoratieve opstellingen.
- Geleverd met 4 sets Spigot, Pin en Spring.
Dit ACM53 hoekstuk is gemaakt voor situaties waarin een Deco-22 driehoektruss niet alleen onder een rechte hoek moet doorlopen, maar ook een neergaande aansluiting nodig heeft. De vijfwegs configuratie maakt het onderdeel bruikbaar in constructies met meerdere richtingen vanuit één knooppunt.
Door de apex-down oriëntatie is dit deel specifiek geschikt voor ontwerpen waarbij de punt van de driehoek naar beneden gericht moet zijn. Dat is belangrijk bij het visueel laten aansluiten van lijnen, contouren of decoratieve frames in stands, podia, showrooms en vaste installaties.
De hoofdbuizen hebben een diameter van 32 x 1,5 mm en de bracebuizen 10 x 1,5 mm. Met een gewicht van 3,8 kg blijft het onderdeel goed hanteerbaar tijdens montage, terwijl de gepolijste zilveren afwerking netjes oogt in zichtwerk.
Het combineren van truss van verschillende merken moet altijd worden beoordeeld en goedgekeurd door een bevoegde, gekwalificeerde derde partij. Daarbij horen een risicobeoordeling en constructieberekeningen; niet-goedgekeurde combinaties worden volledig op eigen risico gebruikt.
Toepassingen:
- Decoratieve 90° hoeken met extra neergaande trussaansluiting.
- Standbouw en beursconstructies met zichtbare trusslijnen.
- Podiumdecors, presentatiesets en showroomframes.
- Knooppunten in driehoektrussconstructies met apex-down oriëntatie.
- Vaste of tijdelijke installaties waarbij meerdere richtingen samenkomen.
Veelgestelde vragen:
-
Wat betekent cross + down 5-way bij dit hoekdeel?
Het onderdeel heeft vijf aansluitrichtingen: een dwarsconfiguratie met daarnaast een neergaande aansluiting, uitgevoerd als 90° hoek.
-
Is dit hoekstuk uitgevoerd met de apex omhoog of omlaag?
Dit is een apex-down uitvoering; de punt van de driehoek is dus naar beneden gericht.
-
Welke verbindingssets worden meegeleverd?
Er worden 4 sets Spigot, Pin en Spring meegeleverd.
-
Kan dit onderdeel met truss van andere merken worden gecombineerd?
Combineren met andere merken mag alleen na goedkeuring door een bevoegde en gekwalificeerde derde partij, inclusief risicobeoordeling en constructieberekeningen.
-
Welke afwerking heeft dit trussdeel?
Het hoekdeel heeft een gepolijste afwerking in zilverkleur.
Specificaties:
Type en uitvoering
- Trusstype: Cross
- Hoek: 90°
- Configuratie: cross + down 5-way
- Oriëntatie: apex down
- Grootte: 222 mm x 222 mm
Afmetingen en gewicht
- Lengte: 578 mm / 0,578 m
- Hoogte: 400 mm / 0,4 m
- A-maat: 578 mm
- B-maat: 578 mm
- C-maat: 400 mm
- Gewicht: 3,8 kg
Buizen
- Diameter hoofdbuis: 32 x 1,5 mm
- Diameter bracebuis: 10 x 1,5 mm
Afwerking
- Afwerking: Polish
- Kleur: Silver
Meegeleverd
- 4x set Spigot, Pin, Spring
