- 6-weg cross up/down-stuk voor Deco-22 constructies met een hoek van 90°.
- Compacte driehoekmaat van 222 x 222 mm met een gepolijste zilveren afwerking.
- Voorzien van hoofdbuizen van 32 x 1,5 mm en bracebuizen van 10 x 1,5 mm.
- Wordt geleverd met 4 sets spigot, pin en spring voor de verbinding.
Deze ACM61-hoek van MILOS is gemaakt voor constructies waarin een 90° verbinding nodig is met meerdere richtingen vanuit één knooppunt. Door de cross up/down-uitvoering is dit onderdeel geschikt voor decoratieve trussopstellingen waarbij horizontale en verticale richtingen samenkomen.
Met een lengte van 578 mm en een hoogte van 603,5 mm blijft het onderdeel relatief compact, terwijl het toch meerdere aansluitrichtingen biedt. De zilveren polish-afwerking sluit visueel aan bij open aluminium constructies in stands, presentatieruimtes, showrooms en lichte podiumopstellingen.
Bij het combineren van trussdelen van verschillende merken moet de combinatie altijd worden beoordeeld door een bevoegde en gekwalificeerde derde partij. Daarbij horen een risicobeoordeling en constructieberekeningen; gebruik van niet-goedgekeurde combinaties is voor risico van de gebruiker.
Toepassingen:
- 90° hoekaansluiting in MILOS Deco-22 constructies.
- Knooppunt voor 6-richtings opbouw met cross up/down-configuratie.
- Decoratieve trussframes voor beurzen, retailpresentaties en displays.
- Ruimtelijke trussvormen waarin verticale en horizontale lijnen samenkomen.
- Modulaire constructies waarbij een compacte 222 x 222 mm driehoekmaat gewenst is.
Veelgestelde vragen:
-
Wat voor hoek maakt dit trussdeel?
Dit onderdeel is een 90° hoek met een 6-weg cross up/down-configuratie.
-

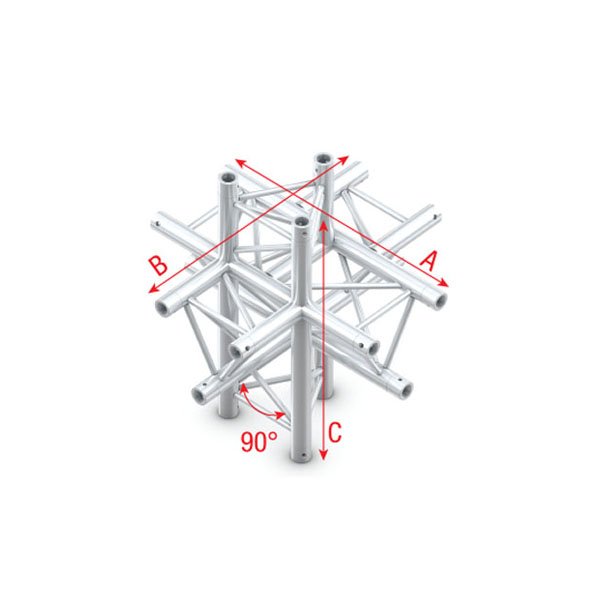

Welke afmetingen hebben de A-, B- en C-zijde?
A is 578 mm, B is 578 mm en C is 603,5 mm.
-
Welke verbindingssets worden meegeleverd?
Er worden 4 sets spigot, pin en spring meegeleverd.
-
Kan ik dit onderdeel combineren met truss van een ander merk?
Alleen na goedkeuring door een bevoegde en gekwalificeerde derde partij, inclusief risicobeoordeling en constructieberekeningen.
-
Wat is het gewicht van dit onderdeel?
Het gewicht is 4,5 kg.
Specificaties:
Afmetingen
- Lengte: 578 mm / 0,578 m
- Hoogte: 603,5 mm / 0,6035 m
- Grootte: 222 x 222 mm
- A-maat: 578 mm
- B-maat: 578 mm
- C-maat: 603,5 mm
Constructie
- Trusstype: Cross
- Hoek: 90°
- Diameter hoofdbuis: 32 x 1,5 mm
- Diameter bracebuis: 10 x 1,5 mm
- Gewicht: 4,5 kg
Afwerking
- Afwerking: Polish
- Kleur: Silver
Meegeleverd
- 4x set spigot, pin en spring
