MILOS Deco-22 90° 5-weg driehoek trusshoek apex up ACM52

Een compact 90° hoekdeel voor Deco-22 driehoekige constructies, uitgevoerd als cross + down 5-way met de apex omhoog. De zilverkleurige polish afwerking en meegeleverde koppelsets maken het onderdeel direct inzetbaar binnen een passend MILOS-systeem.

432,00

Vandaag besteld = morgen in huis.

Heb je een vraag over dit product?

Beschrijving

  • 90° 5-weg hoekdeel met kruisverbinding en neerwaartse aansluiting
  • Apex omhoog uitgevoerd voor Deco-22 driehoekige constructies

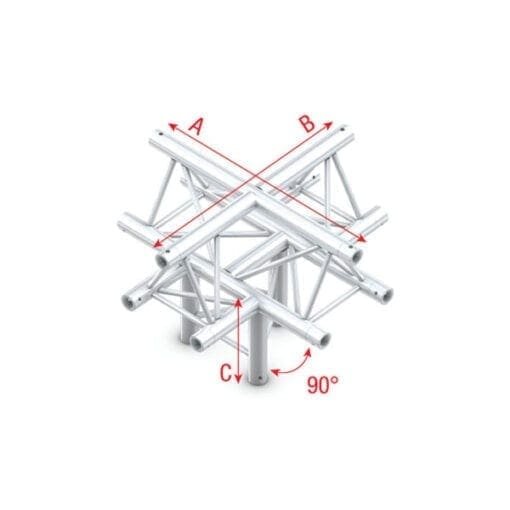

  • Compacte maatvoering met A = 578 mm, B = 578 mm en C = 400 mm
  • Gepolijste zilverkleurige afwerking met een gewicht van 3,8 kg
  • Wordt geleverd met 4 sets spigot, pin en spring

Dit MILOS hoekdeel is gemaakt voor situaties waarin een driehoekige Deco-22 constructie niet alleen een 90° richtingverandering maakt, maar ook extra aansluitrichtingen nodig heeft. De uitvoering combineert een kruisverbinding met een aansluiting naar beneden, waardoor het onderdeel bruikbaar is in decoratieve frames, beursconstructies en lichte presentatiestructuren waarin meerdere lijnen samenkomen.

De apex-up oriëntatie is belangrijk bij het inpassen in een bestaande trusslayout: de punt van de driehoek staat naar boven. Met de opgegeven maten van 578 mm over de liggende richtingen en 400 mm hoogte is vooraf goed te bepalen hoe het onderdeel in een ontwerp of maatplan valt.

Bij trussconstructies is merk- en systeemcompatibiliteit een constructieve keuze. Het combineren van verschillende merken moet altijd worden goedgekeurd door een bevoegde en gekwalificeerde derde partij, inclusief risicobeoordeling en constructieberekeningen.

Toepassingen:

  • 90° hoeken in Deco-22 driehoekige trussconstructies
  • Kruispunten waar horizontale lijnen en een neerwaartse aansluiting samenkomen
  • Decoratieve beursstands, winkelpresentaties en showframes
  • Vaste of tijdelijke constructies waarbij de apex omhoog moet blijven
  • Projecten waarin een compacte zilverkleurige trusshoek gewenst is

Veelgestelde vragen:

  1. Wat betekent cross + down 5-way bij dit onderdeel?

    Dit geeft aan dat het om een 5-weg hoekdeel gaat met kruisverbindingen en een extra aansluiting naar beneden.

  2. Welke oriëntatie heeft dit hoekdeel?

    De uitvoering is apex up: de punt van de driehoekige truss staat naar boven wanneer het onderdeel in de juiste richting wordt geplaatst.

  3. Welke koppelsets worden meegeleverd?

    Er worden 4 sets spigot, pin en spring meegeleverd voor de aangegeven aansluitingen.

  4. Kan ik dit onderdeel combineren met truss van een ander merk?

    Combineren met andere merken mag alleen na goedkeuring door een bevoegde en gekwalificeerde derde partij, inclusief risicobeoordeling en constructieberekeningen.

Specificaties:

Uitvoering

  • Type verbinding: cross
  • Hoek: 90°
  • Configuratie: cross + down 5-way
  • Oriëntatie: apex up
  • Grootte: 222 mm x 222 mm

Afmetingen en gewicht

  • Lengte: 578 mm / 0,578 m
  • Hoogte: 400 mm / 0,4 m
  • A: 578 mm
  • B: 578 mm
  • C: 400 mm
  • Gewicht: 3,8 kg

Buizen en afwerking

  • Diameter hoofdbuis: 32 x 1,5 mm
  • Diameter bracebuis: 10 x 1,5 mm
  • Afwerking: polish
  • Kleur: zilver

Meegeleverde accessoires

  • 4x set spigot, pin en spring
