- 20 LED-modules per string met in totaal 1400 lumen koud wit licht van 10000 K.
- Ontworpen voor signalisatie en lichtbakken met een diepte van 6 tot 15 cm.
- IP65-classificatie voor buitengebruik in geschikte signalisatieconstructies.
- Werkt op 12 V DC met een totaal verbruik van 14,4 W per string.
- Maximaal twee strings, dus 40 modules, kunnen in serie worden geschakeld; meerdere strings kunnen parallel worden gevoed.

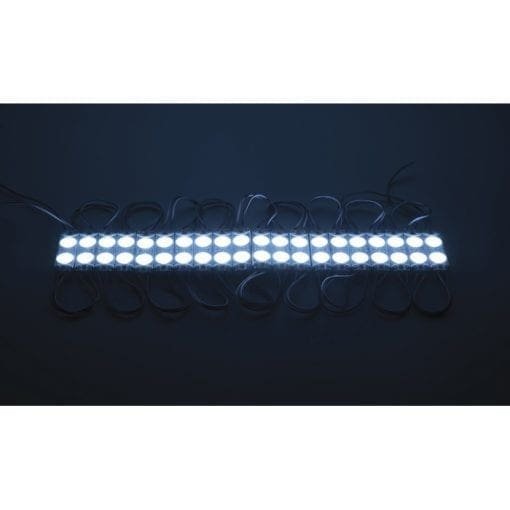

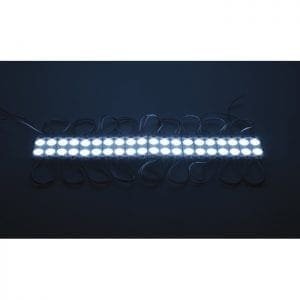

Deze moduleketting is gemaakt voor egale, krachtige verlichting in borden en lichtbakken waar een smalle inbouwdiepte en duidelijke koudwitte uitstraling belangrijk zijn. Elke module is 50 mm breed en bevat twee SMD2835 LED’s, waardoor de lichtpunten gericht over het oppervlak van de signalisatie kunnen worden verdeeld.
Met 70 lumen per module en een brede stralingshoek van 160° is de Cayenne 70 geschikt voor lichtbakken van 6 tot 15 cm diep. De aanbevolen moduleafstand helpt om de verdeling af te stemmen op de kastdiepte: dichter op elkaar bij ondiepe borden, ruimer bij diepere constructies.
Voor installateurs en signmakers is vooral de schaalbaarheid praktisch. Eén string bestaat uit 20 modules en wordt gevoed met 12 V DC. Meerdere strings kunnen parallel op één voeding worden aangesloten, terwijl maximaal twee strings in serie mogen worden gebruikt.
Toepassingen:
- Verlichting van buitenreclame en signalisatie met IP65-bescherming.
- Lichtbakken en doosletters met een diepte van 6 tot 15 cm.
- Koudwitte accentuering van teksten, logo’s en grafische panelen.
- Seriematige montage in borden waarbij vaste moduleafstanden gewenst zijn.
- Projecten waar meerdere LED-strings parallel vanaf een 12 V DC-voeding worden gevoed.
Veelgestelde vragen:
-
Voor welke diepte van lichtbakken is deze LED-moduleketting geschikt?
De ketting is afgestemd op borden en lichtbakken met een diepte van 6 tot 15 cm.
-
Hoeveel modules zitten er op één string?
Eén string bestaat uit 20 modules. Elke module bevat twee LED’s en levert tot 70 lumen.
-
Welke voeding is nodig voor één string?
Eén string werkt op 12 V DC en verbruikt 14,4 W. Meerdere strings kunnen parallel worden gevoed.
-
Hoeveel modules mogen in serie worden aangesloten?
Maximaal twee strings kunnen in serie worden geschakeld. Dat komt neer op 40 modules.
-
Welke moduleafstand wordt geadviseerd per borddiepte?
Bij 6 cm diepte is dat 8 x 6 cm, bij 8 cm 10 x 8 cm, bij 10 cm 12 x 10 cm, bij 12 cm 14 x 12 cm en bij 15 cm 17 x 15 cm.
Specificaties:
Lichtbron en lichtopbrengst
- Type lichtbron: LED
- Type diode: SMD2835
- LED-kleur: koud wit
- CCT: 10000 K
- CRI: 75
- Lichtstroom totaal: 1400 lm
- Lichtstroom per module: 70 lm
- Lichtopbrengst per meter: 400 lm/m
- LED-dichtheid: 17 LED’s/m
- Circulaire stralingshoek: 160°
Elektrisch
- Ingangsspanning: 12 V DC
- Vermogensverbruik per string: 14,4 W
- Vermogen lichtbron per module: 0,72 W
- Vermogen per meter: 4,1 W/m
- Maximaal in serie: 2 strings / 40 modules
- Parallel voeden van meerdere strings: mogelijk
Opbouw en afmetingen
- Aantal modules per string: 20
- LED’s per module: 2
- Modulebreedte: 50 mm
- Lengte: 3,5 m
- Breedte: 0,15 mm
- Printplaatkleur: wit
- Gewicht: 0,18 kg
Omgeving en bescherming
- IP-waarde: IP65
- Maximale omgevingstemperatuur: 60 °C
- Minimale omgevingstemperatuur: -25 °C
Aanbevolen moduleafstand
- Bij 6 cm borddiepte: 8 x 6 cm
- Bij 8 cm borddiepte: 10 x 8 cm
- Bij 10 cm borddiepte: 12 x 10 cm
- Bij 12 cm borddiepte: 14 x 12 cm
- Bij 15 cm borddiepte: 17 x 15 cm
