Deze LinearDrive LIN222D1 van Artecta is een 2-kanaals LED driver / dimmer die een constante spanning kan leveren. Je kunt deze LED driver / dimmer dus gebruiken om een aantal spanningsgestuurde LED spot(je)s op het lichtnet aan te sluiten.
Deze LED driver / dimmer heeft een voedingsingang, een tweetal LED uitgangen, een AUX uitgang, een DMX ingang en een DMX uitgang. De DMX ingang en de DMX uitgang verraden al dat deze LED driver / dimmer via DMX kan worden aangestuurd. Middels twee DMX kanalen kun je de uitgangsspanningen van de beide LED uitgangen reguleren. Zo kun je de aangesloten LED spot(je)s dimmen. De maximale stroom die deze LED driver / dimmer kan leveren is 8 Ampère. Vanzelfsprekend kan deze stroom alleen worden geleverd als de voeding, waarop deze LED driver / dimmer wordt aangesloten, die stroom ook kan leveren. Bij de minimale ingangs- en uitgangsspanning van 12 Volt komt de stroom van 8 Ampère neer op een vermogen van 96 Watt. Bij de maximale ingangs- en uitgangsspanning van 28 Volt komt het neer op een vermogen van maar liefst 224 Watt!
Specificaties:
- ‘Constant voltage’ LED driver / dimmer
- Type: LIN222D1
- 2 kanalen (via 2 DMX kanalen kunnen de beide LED uitgangen gereguleerd worden)
- Voedingsingang: 2-polige terminal connector
- 1 DMX ingang: 3-polige terminal connector
- 1 DMX uitgang: 3-polige terminal connector
- 2 LED uitgangen: 2-polige terminal connectoren
- Ingangsspanning: 12 – 28 Volt (DC)
- Uitgangsspanning LED uitgangen: 12 – 28 Volt (DC) (gelijk aan de inganggspanning)
- Uitgangsspanning AUX uitgang: 12 Volt (DC) of 24 Volt (DC)
- Max. uitgangsstroom (beide LED uitgangen samen): 8 Ampère (96 Watt bij een spanning van 12 Volt en 224 Volt bij een spanning van 28 Volt) (mits de voeding deze stroom ook kan leveren)
- Max. uitgangsstroom AUX uitgang: 180 milliampère (bij een uitgangsspanning van 12 Volt) of 90 milliampère (bij een uitgangsspanning van 24 Volt)
- Stevige behuizing
- IP-classificatie: IP20
- Werktemperatuur: -20°C – +50°C

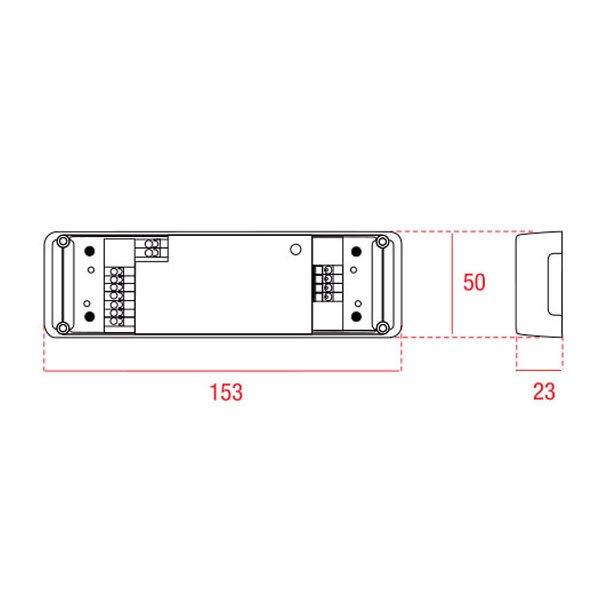

- Afmetingen: 153 x 50 x 23 mm (L x B x H)
- Gewicht: 0,120 kg
- Voeding (230 Volt AC -> 12-28 Volt DC) is los verkrijgbaar
- Ook verkrijgbaar in een 1-kanaals uitvoering (1 DMX kanaal voor beide uitgangen) (Artecta LinearDrive LIN210D1, artikelnummer HLA9950210)
- Ook verkrijgbaar met een 2 DALI dimmer ingangen (Artecta LinearDrive LIN220D1, artikelnummer HLA9950220)
Specificaties onder voorbehoud.
Let op: veel LED spot(je)s zijn stroomgestuurd en hebben een ‘constant current’ LED driver (met een constante uitgangsstroom) in plaats van een ‘constant voltage’ LED driver (met een constante uitgangsspanning) nodig. De Artecta SoloDrive LED drivers, de Artecta DualDrive LED drivers en de Artecta PowerDrive LED drivers zijn ‘constant current’ LED drivers.
