- 15 meter lange kabel voor digitale lichtsturing via 5-polige XLR.
- 110 Ω impedantie, passend bij betrouwbare overdracht van DMX-signalen.
- XLR 5P-connectoren met latch-vergrendeling en verzilverde contacten.
- 8 mm kabeldiameter met PVC-buitenmantel en gevlochten vertind koperen afscherming.

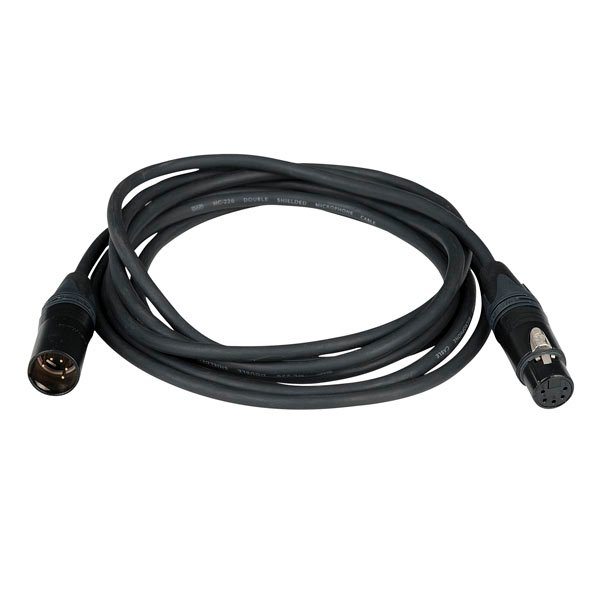

Deze DAP FL85 Digi Quad is gemaakt voor situaties waarin een langere, nette signaalverbinding nodig is tussen lichtsturing, splitter, dimmer of armatuur. De lengte van 15 meter geeft ruimte op podia, in trussen en bij vaste installaties waar apparatuur niet direct naast elkaar staat.
De kabel heeft een karakteristieke impedantie van 110 Ω en is opgebouwd met vijf stranded core geleiders. De gevlochten vertind koperen afscherming helpt het signaaltraject af te schermen, terwijl de PVC-mantel praktisch is voor regelmatig gebruik in technische omgevingen.
Met 5-polige XLR-connectoren, een latch-vergrendeling en verzilverde contacten is deze kabel geschikt voor technici en verhuurbedrijven die een duidelijke, robuuste bekabeling willen voor digitale lichtsignalen.
Toepassingen:
- DMX-verbinding tussen lichttafel en podiumapparatuur.
- Bekabeling tussen DMX-splitter, dimmerpack of controller.
- Gebruik in truss-opstellingen waarbij 15 meter kabellengte nodig is.
- Vaste AV- en lichtinstallaties met 5-polige XLR-aansluitingen.
- Verhuursets waar een stevige zwarte signaalkabel gewenst is.
Veelgestelde vragen:
-
Welke aansluitingen heeft deze kabel?

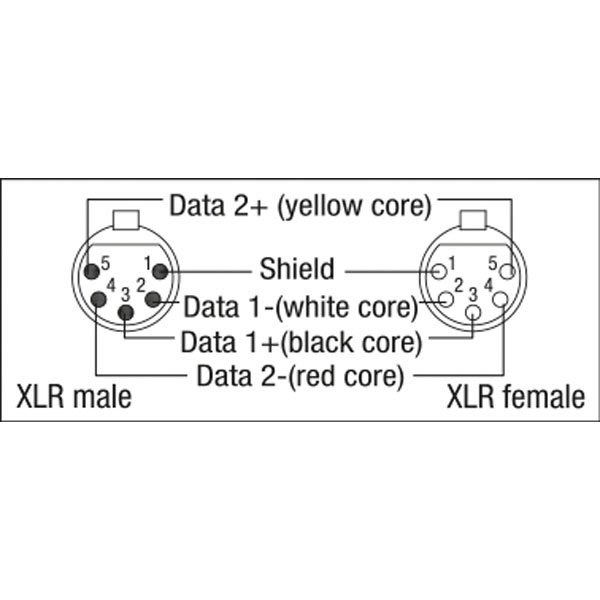

De kabel heeft aan beide zijden een 5-polige XLR-connector. Connector 1 is uitgevoerd als Neutrik-connector.
-
Waarom is de impedantie van 110 Ω belangrijk?
Een impedantie van 110 Ω sluit aan bij digitale lichtsturing via DMX en helpt het signaal netjes over de kabel te transporteren.
-
Is 15 meter geschikt voor gebruik op een podium?
Ja, de lengte van 15 meter is praktisch voor verbindingen tussen regie, truss, dimmers of armaturen wanneer apparatuur verder uit elkaar staat.
-
Kan de kabel tegen koude en warme omstandigheden?
De opgegeven omgevingstemperatuur loopt van -20 °C tot 60 °C, geschikt voor uiteenlopende technische werkomgevingen binnen dat bereik.
Specificaties:
Aansluitingen
- Connector 1: XLR 5P
- Connector 2: XLR 5P
- Merk connector 1: Neutrik
- Contacten: 5
- Vergrendelingstype: latch
- Contacttype: verzilverd
Kabelopbouw en signaal
- Impedantie: 110 Ω
- Geleiders: 5
- Opbouw geleider: stranded core
- Geleiderweerstand: 130 Ω/km
- Capaciteit geleider: 35 pF/m
- Capaciteit binnenste geleider/geleiderafscherming: 52 pF/m
- 1e afscherming: gevlochten vertind koper
- Afschermingsweerstand: 12,5 Ω/km
- Opvulmateriaal: papier
Afmetingen en materiaal
- Kabellengte: 15 m
- Buitendiameter kabel: 8 mm
- Hoogte: 15000 mm
- Breedte: 25 mm
- Gewicht: 1,25 kg
- Materiaal: koper / PVC
- Buitenisolatie type: PVC
- Kleur: zwart
Omgevingscondities
- Maximale omgevingstemperatuur: 60 °C
- Minimale omgevingstemperatuur: -20 °C
