- 0,75 meter kabel voor korte digitale signaalverbindingen zonder overtollige kabellengte.
- 5-polige XLR-aansluitingen met latch-vergrendeling voor een vaste koppeling.
- 110 Ω impedantie, passend bij digitale lichtsturing en data-overdracht via XLR.
- Gevlochten vertind koperen afscherming helpt het signaal afschermen in drukke technische omgevingen.
- Zwarte PVC-buitenmantel met een kabeldiameter van 8 mm.

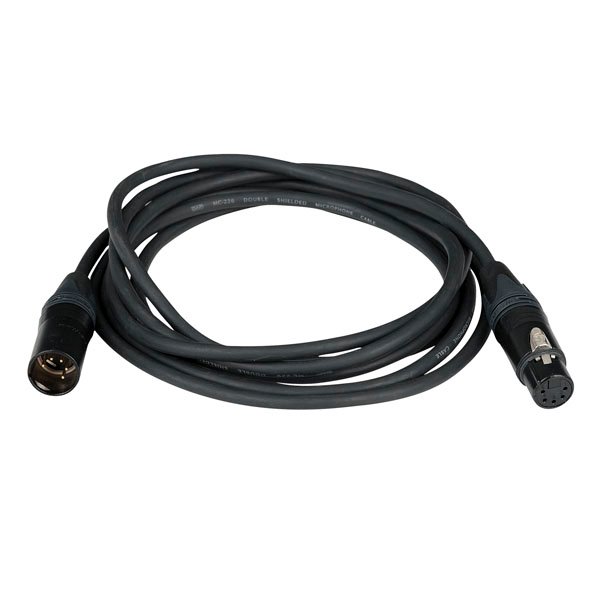

Deze korte Digi Quad-kabel is vooral handig wanneer apparatuur dicht bij elkaar staat, bijvoorbeeld in een rack, op een lichttafel of tussen fixtures die vlak naast elkaar hangen. Met 0,75 meter blijft de bekabeling overzichtelijk en voorkom je lussen kabel op plekken waar weinig ruimte is.
De kabel is opgebouwd met 5 geleiders, een stranded core en een gevlochten vertind koperen afscherming. De 5-polige XLR-aansluitingen zijn voorzien van een latch-vergrendeling, zodat de verbinding mechanisch stevig vastklikt tijdens gebruik, opbouw en afbouw.
Door de 110 Ω impedantie is dit een gerichte keuze voor digitale signaalroutes in licht- en showtechniek. De zwarte PVC-mantel maakt de kabel praktisch inzetbaar op podia, in installaties en in technische racks waar kabels netjes moeten wegvallen.
Toepassingen:
- Korte verbinding tussen lichtcontroller en nabij geplaatste apparatuur.
- Patchen van 5-polige XLR-signalen in een technisch rack.
- Doorlussen tussen fixtures die dicht bij elkaar hangen of staan.
- Vaste installatie waar een korte, nette kabelrun nodig is.
- Verhuursets waarbij compacte bekabeling helpt bij snelle op- en afbouw.
Veelgestelde vragen:
-
Waarvoor is de lengte van 0,75 meter vooral geschikt?
Voor korte verbindingen tussen apparaten die dicht bij elkaar staan, bijvoorbeeld in een rack, bij een controller of tussen naast elkaar geplaatste fixtures.
-
Welke aansluitingen zitten er op deze kabel?
De kabel heeft aan beide zijden een 5-polige XLR-aansluiting. Connector 1 is uitgevoerd met een Neutrik-connector.
-
Heeft de kabel een vergrendeling?
Ja, de XLR-aansluiting gebruikt een latch-vergrendeling, zodat de connector vastklikt tijdens gebruik.
-
Welke impedantie heeft deze kabel?
De impedantie is 110 Ω, een belangrijke specificatie voor digitale signaaloverdracht via XLR.
Specificaties:

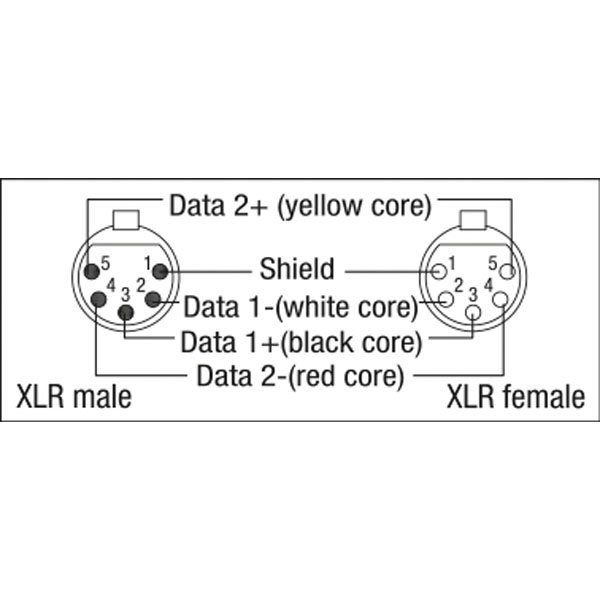

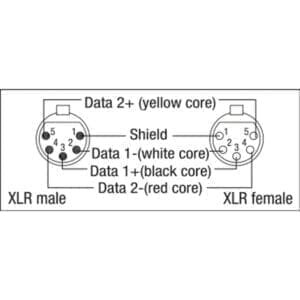

Aansluitingen
- Connector 1: XLR 5P
- Connector 2: XLR 5P
- Merk connector 1: Neutrik
- Contacten: 5
- Vergrendelingstype: latch
- Contacttype: verzilverd
Kabel en signaal
- Impedantie: 110 Ω
- Geleiders: 5
- Opbouw geleider: stranded core
- Geleiderweerstand: 130 Ω/km
- Capaciteit geleider: 35 pF/m
- Capaciteit binnenste geleider/geleiderafscherming: 52 pF/m
- 1e afscherming: gevlochten vertind koper
- Afschermingsweerstand: 12,5 Ω/km
- Opvulmateriaal: papier
Materiaal en uitvoering
- Materiaal: koper / PVC
- Buitenisolatie: PVC
- Kleur: zwart
- Buitendiameter kabel: 8 mm
Afmetingen en gewicht
- Kabellengte: 0,75 m
- Hoogte: 750 mm
- Breedte: 25 mm
- Gewicht: 0,15 kg
Omgeving
- Maximale omgevingstemperatuur: 60 °C
- Minimale omgevingstemperatuur: -20 °C
