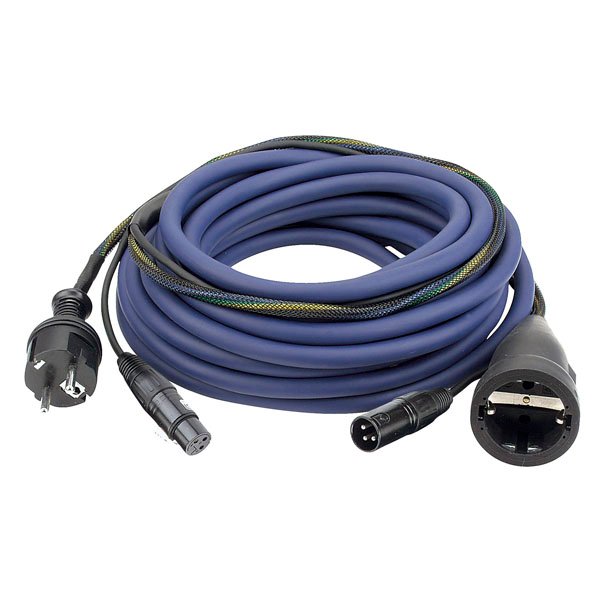

- Combineert netvoeding en 3-polig XLR-audiosignaal in één kabelrun van 20 meter.
- Uitgevoerd met Schuko plug en XLR 3P aan de ene zijde en Schuko socket en XLR 3P aan de andere zijde.
- Geschikt voor maximaal 16 A op de voedingslijn, met 1,5 mm² koperen geleiders.
- Blauwe PVC-buitenmantel met een buitendiameter van 11 mm voor duidelijke herkenning op locatie.
Deze FP09-kabel is gemaakt voor situaties waarin voeding en audiosignaal dezelfde route volgen. In plaats van twee losse kabels te leggen, werk je met één gecombineerd traject tussen bijvoorbeeld een rack, verdeler, podiumpositie of apparaatopstelling.
De aansluitzijde met Schuko plug en XLR 3P sluit aan op de aanvoerzijde, terwijl de andere kant is voorzien van een Schuko socket en XLR 3P. Dat maakt de kabel overzichtelijk bij tijdelijke opstellingen, maar ook bruikbaar wanneer een vaste kabelroute telkens op dezelfde manier wordt opgebouwd.
Met een lengte van 20 meter geeft deze blauwe uitvoering voldoende bereik voor grotere podium- of zaalopstellingen. De PVC-mantel, koperen geleiders en opgegeven temperatuurgrenzen maken de kabel praktisch inzetbaar voor verhuur, events en installatiewerk waar herkenbare bekabeling gewenst is.
Toepassingen:
- Voeding en audiosignaal samen naar een podiumpositie leggen.
- Gebruik tussen rack, verdeler of aansluitpunt en apparatuur met Schuko/XLR-aansluiting.
- Tijdelijke evenementopstellingen waarbij minder losse kabels over de vloer gewenst zijn.
- Herkenbare kabelruns dankzij de blauwe buitenmantel.
- Installaties waarbij een vaste kabellengte van 20 meter nodig is.
Veelgestelde vragen:
-
Welke connectoren heeft deze kabel?
Aan de ene zijde zitten een Schuko plug en een 3-polige XLR-connector. Aan de andere zijde zitten een Schuko socket en een 3-polige XLR-connector.
-
Hoe lang is de kabel?
De kabel heeft een lengte van 20 meter.
-
Welke maximale stroom kan de voedingslijn aan?
De maximale stroom is 16 A. De voedingsgeleiders hebben een draaddoorsnede van 1,5 mm².
-
Is deze kabel makkelijk te herkennen tussen andere bekabeling?
Ja, de kabel heeft een blauwe PVC-buitenmantel met een buitendiameter van 11 mm.
-
Binnen welke omgevingstemperaturen kan de kabel worden gebruikt?
De opgegeven gebruiksrange loopt van -20 °C tot 60 °C.
Specificaties:
Aansluitingen
- Connector 1: Schuko plug / XLR 3P
- Connector 2: Schuko socket / XLR 3P
- Contacten power: 3
- Contacten data: 3
Elektrische eigenschappen
- Maximale stroom: 16 A
- Overslagspanning: 30 V
- Impedantie: 75 Ω
- Draaddoorsnede: 1,5 mm²
- Geleiderweerstand: 80 Ω/km
- Capaciteit geleider: 60 pF/m
- Capaciteit binnenste geleider/geleiderafscherming: 78 pF/m
Kabelopbouw
- Kabellengte: 20 m
- Buitendiameter kabel: 11 mm
- Materiaal geleider: koper
- Buitenisolatie: PVC
- 1e afscherming: gedraaid
- Afschermingsweerstand: 30 Ω/km
- Opvulmateriaal: papier
Fysieke kenmerken
- Kleur: blauw
- Gewicht: 3,5 kg
Omgeving
- Maximale omgevingstemperatuur: 60 °C
- Minimale omgevingstemperatuur: -20 °C
