- 4 uitgangskanalen met 200 W per kanaal op 4 ohm bij 1 kHz
- Te gebruiken in 4-channel, stereo- en bridgemodus
- Routeerbare 3-pins XLR-ingangen en 4-polige luidsprekeruitgangen
- Klasse D versterking met schakelende voeding voor een laag gewicht van 6,4 kg
- Stalen 19-inch behuizing van 1U voor rackmontage en mobiel gebruik
- Beveiliging tegen onder meer clipping, kortsluiting, thermische belasting en DC-spanning

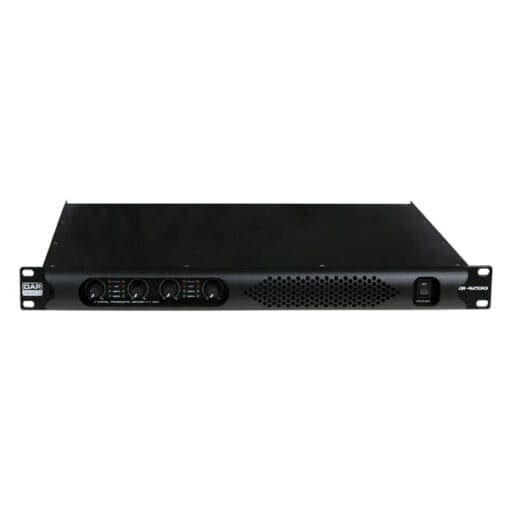

Deze vierkanaals eindversterker is interessant wanneer je meerdere luidsprekers vanuit één compacte 19-inch unit wilt aansturen. Met 4x 200 W op 4 ohm en 4x 120 W op 8 ohm past hij goed bij kleinere tot middelgrote sets, vaste installaties en mobiele audioracks waar ruimte en gewicht meetellen.
De versterker sluit aan op de DAP-Xi speaker serie, maar is door zijn aansluitingen en instelbare uitgangsmodi ook breed inzetbaar in andere setups met passende luidsprekers. Elk kanaal heeft een eigen gainregeling en duidelijke LED-indicatie voor clip, power, protect en signal, zodat je per kanaal snel ziet wat er gebeurt.
Dankzij de bridgefunctie kun je twee kanalen combineren voor meer vermogen op 8 ohm. In gebrugde configuratie levert hij 400 W, waardoor je flexibeler kunt ontwerpen met bijvoorbeeld minder, maar zwaarder belaste luidsprekerlijnen. De ingebouwde softstart en clip limiter dragen bij aan betrouwbaar gebruik tijdens shows, verhuurklussen en vaste installaties.
Toepassingen:
- Versterking van DAP-Xi luidsprekers in een compacte meerkanaals set
- Mobiele audioracks voor verhuur, bands, dj’s en presentaties
- Vaste installaties waar vier afzonderlijke versterkerkanalen nodig zijn
- Bridged aansturing van geschikte 8 ohm luidsprekers met 400 W vermogen
- Rackopstellingen waarin 1U hoogte en een laag gewicht belangrijk zijn
Veelgestelde vragen:
-
Kan ik deze versterker in een 19-inch rack monteren?
Ja. De behuizing is 483 mm breed, heeft een 19-inch formaat en neemt 1U rackruimte in.
-
Hoeveel vermogen levert hij per kanaal?
Per kanaal levert hij 120 W op 8 ohm en 200 W op 4 ohm, gemeten bij zowel 1 kHz als over 20 Hz – 20 kHz.
-
Is gebrugd gebruik mogelijk?
Ja. Naast 4-channel en stereo ondersteunt hij bridgegebruik. In gebrugde modus levert hij 400 W op 8 ohm.
-
Welke aansluitingen zitten erop voor signaal en luidsprekers?
Voor ingangssignaal zijn er 4 mono-ingangen op 3-pins XLR. De luidsprekeruitgangen zijn uitgevoerd als 4-polige luidsprekeraansluitingen.
-
Is hij geschikt voor mobiel gebruik?
Ja. De metalen 1U behuizing, het gewicht van 6,4 kg en de klasse D techniek maken hem geschikt voor mobiele racks en verhuursets.
Specificaties:
Vermogen en uitgangsmodi
- Uitgangskanalen: 4
- Uitgangsmodus: 4-channel / bridge / stereo
- Stabiel in 2 ohm: nee
- Uitgangsvermogen per kanaal in 8 ohm bij 1 kHz: 120 W
- Uitgangsvermogen per kanaal in 4 ohm bij 1 kHz: 200 W
- Gebrugd uitgangsvermogen in 8 ohm bij 1 kHz: 400 W
- Uitgangsvermogen per kanaal in 8 ohm van 20 Hz – 20 kHz: 120 W
- Uitgangsvermogen per kanaal in 4 ohm van 20 Hz – 20 kHz: 200 W
- Gebrugd uitgangsvermogen in 8 ohm van 20 Hz – 20 kHz: 400 W
Aansluitingen en ingangen
- Mono ingangen: 4
- Mono ingangsconnector: 3-pins XLR
- Uitgangsconnector: luidsprekeraansluiting 4-polig
- Maximaal gebalanceerd mono ingangsniveau: 20 dBu
- Mono ingangsimpedantie: 20 Ω
- Ongebalanceerde mono ingangsgevoeligheid: 1 dBv
- Power connector in: IEC
Audio-eigenschappen
- Versterkertechnologie: Klasse D
- Totale harmonische vervorming (THD): < 0,5%
- Signaal-ruisverhouding: > 90 dB
- Stijgsnelheid: 15 V/μs
- Dempingsfactor: 200:1
- Frequentierespons minimaal: 10 Hz
- Frequentierespons maximaal: 20000 Hz
- DSP: nee
Voeding, koeling en beveiliging
- Ingangsspanning: 120-230 V AC 50/60 Hz
- Schakelende voeding: ja
- Vermogensverbruik: 725 W
- Zekering: 5 A
- Luchtcirculatie versterker: van voor naar achter
- Versterkerkoeling: axiale ventilator
- Elektronische beveiliging: clip limiter fixed / DC voltage / RF / short circuit / softstart / thermal
- LED-indicators: clip / power / protect / signal
Behuizing en montage
- Hoogte: 44 mm
- Breedte: 483 mm
- Lengte: 390 mm
- Installatiediepte exclusief connector: 390 mm
- Flightcasebreedte: 19 inch
- Hoogte-eenheden: 1U
- Behuizing: metaal
- Kleur: zwart
- Afwerking: poedercoating
- Gewicht: 6,4 kg
- IP-waarde: IP20, alleen binnengebruik
Meegeleverd
- IEC-kabel
- Rubber feet
