- 110 ohm digitale kabel voor AES/EBU- en DMX-bekabeling.

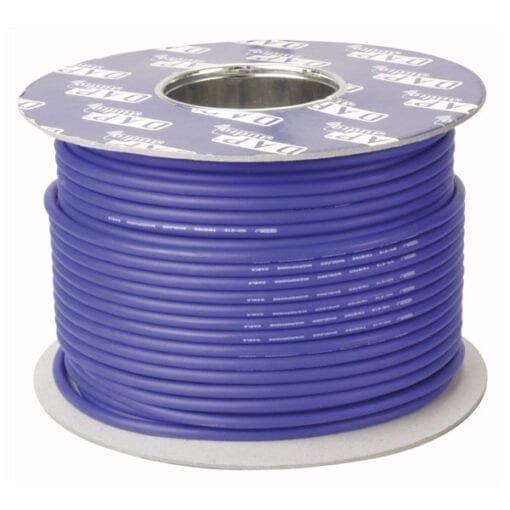

- Geleverd als 100 meter op spoel, zodat je zelf lengtes kunt maken.
- Blauwe kabelmantel met 6 mm buitendiameter voor herkenbare routing.
- Gevlochten afscherming en OFC-afscherming met een afschermingsweerstand van 12,5 Ω/km.
- Geschikt voor gebruik tussen -20 °C en 60 °C.
Deze DAP kabel is gemaakt voor situaties waarin een 110 ohm signaalkabel nodig is, bijvoorbeeld bij digitale audioverbindingen via AES/EBU of bij DMX-lijnen in lichtinstallaties. De rol van 100 meter geeft installateurs, verhuurbedrijven en technici de vrijheid om kabels exact op maat te maken voor racks, trussen, patchpunten of vaste trajecten.
Met een buitendiameter van 6 mm blijft de kabel goed hanteerbaar, terwijl de combinatie van gevlochten afscherming en oxygen free copper-afscherming helpt bij het netjes transporteren van digitale signalen. De blauwe kleur is praktisch wanneer je digitale of DMX-bekabeling visueel wilt scheiden van andere kabelroutes.
De kabel heeft 3 geleiders, een geleiderweerstand van 130 Ω/km en een geleidercapaciteit van 20 pF/m. Daarmee is dit een gerichte keuze voor wie geen kant-en-klare kabel zoekt, maar een spoel waarmee meerdere verbindingen op maat kunnen worden samengesteld.
Toepassingen:
- AES/EBU digitale audioverbindingen met 110 ohm impedantie.
- DMX-bekabeling voor lichtsturing en podiumopstellingen.
- Zelf kabels op lengte maken voor verhuursets of installatiewerk.
- Bekabeling in racks, patchpanelen en technische ruimtes.
- Duidelijk herkenbare kabelroutes dankzij de blauwe mantel.
Veelgestelde vragen:
-
Waarvoor gebruik ik een 110 ohm digitale kabel?
Deze kabel is geschikt voor digitale signaalverbindingen waarbij 110 ohm impedantie gewenst is, zoals AES/EBU-audio en DMX-lijnen.
-
Is dit een kant-en-klare kabel met connectoren?
Nee, dit is een kabel op spoel van 100 meter. Je knipt zelf de gewenste lengtes en voorziet die van passende connectoren.
-
Waarom is de blauwe kleur praktisch?
De blauwe mantel maakt het eenvoudiger om deze digitale of DMX-lijnen te onderscheiden van andere bekabeling in een rack, kabelgoot of podiumopstelling.
-
Welke afscherming heeft deze kabel?
De kabel heeft een gevlochten afscherming en een tweede afscherming van oxygen free copper, met een afschermingsweerstand van 12,5 Ω/km.
Specificaties:
Algemeen
- Type: digitale 110 ohm kabel op spoel
- Kabellengte: 100 m
- Kleur: blauw
- CPR-kabel met Euroklasse: nee
Elektrische eigenschappen
- Impedantie: 110 Ω
- Geleiderweerstand: 130 Ω/km
- Capaciteit geleider: 20 pF/m
- Capaciteit binnenste geleider/geleiderafscherming: 65 pF/m
- Afschermingsweerstand: 12,5 Ω/km
Constructie
- Geleiders: 3
- Maximale geleiderdikte: 1,8 mm²
- Buitendiameter kabel: 6 mm
- Manteldiameter: 1,9 mm
- Buitenisolatie type: PE
- Materiaal: PVC
- 1e afscherming: gevlochten
- 2e afscherming: oxygen free copper
- Opvulmateriaal: katoen / papier
Omgeving
- Maximale omgevingstemperatuur: 60 °C
- Minimale omgevingstemperatuur: -20 °C
