- UHF true-diversity ontvanger met full-colour LCD voor stabiele ontvangst binnen 610-670 MHz

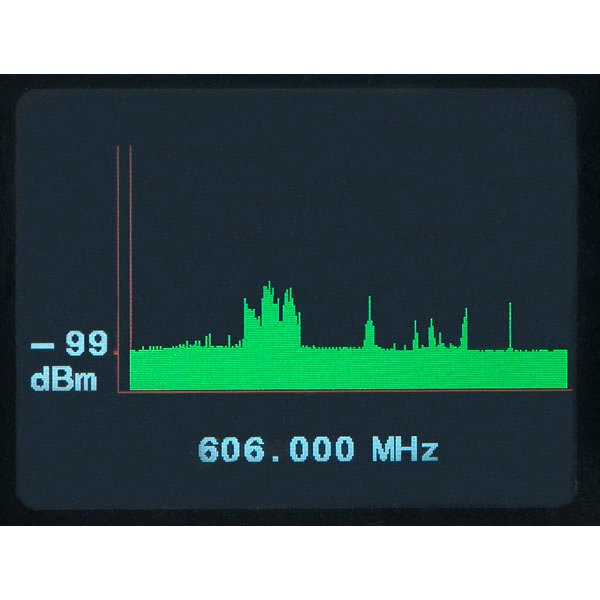

- Band Scan-functie om snel een vrije frequentie te vinden
- Handmicrofoon met OLED-display en zichtbare batterijstatus
- Cardioïde condensatorcapsule met een maximaal SPL van 130 dB
- Infraroodsynchronisatie en kleurcodering voor overzicht bij meerdere sets
Deze set is gemaakt voor situaties waarin een presentator, vocalist, docent of spreker vrij wil bewegen zonder kabel tussen microfoon en ontvanger. De handheld zender werkt in de UHF-band van 610 tot 670 MHz en wordt gecombineerd met een true-diversity ontvanger, wat vooral prettig is bij livegebruik, vaste installaties en verhuursets waarbij betrouwbaarheid belangrijk is.
De ontvanger kan het frequentiebereik scannen en een ongebruikte frequentie kiezen. Daarna zet je de instellingen via infrarood over naar de handmicrofoon door de zender voor de ontvanger te houden. Dat maakt de set praktisch wanneer je snel moet opbouwen of meerdere microfoons naast elkaar gebruikt.
Bij gebruik van meerdere EDGE-systemen helpen de kleurgecodeerde stickers om microfoon en ontvanger uit elkaar te houden. De set ondersteunt gebruik met maximaal 8 draadloze microfoons of beltpacks tegelijk, waardoor hij goed past bij bands, panelgesprekken, onderwijsruimtes, presentaties en kleinschalige producties.
De meegeleverde accessoires maken de installatie direct compleet: onder meer een 19 inch rack-installatiekit, adapter, RF-antenne, windscherm, schroeven, leren etui, kleurstickers en een 6,3 mm ongebalanceerde kabel zijn inbegrepen.
Toepassingen:
- Zang en spraak bij live-evenementen
- Presentaties, bijeenkomsten en conferenties
- Onderwijs, trainingen en seminars
- Mobiele verhuursets met meerdere draadloze microfoons
- Vaste installatie in een 19 inch rack
Veelgestelde vragen:
-
Kan ik meerdere EDGE EHS-1 sets tegelijk gebruiken?
Ja, binnen de EDGE-serie kun je tot 8 draadloze microfoons of beltpacks gelijktijdig gebruiken. De kleurgecodeerde stickers helpen om de juiste microfoon en ontvanger snel te herkennen.
-
Hoe stel ik de frequentie van de handmicrofoon in?
De ontvanger kan het frequentiebereik scannen en een vrije frequentie vinden. Vervolgens worden de instellingen via infrarood overgezet naar de handmicrofoon.
-
Is de ontvanger geschikt voor rackmontage?
Ja, de ontvanger is 1U hoog en de set wordt geleverd met een 19 inch rack-installatiekit.
-
Welke uitgangen zijn aanwezig voor aansluiting op een mixer?
De ontvanger heeft een 3-polige XLR-uitgang en een ongebalanceerde 6,3 mm TS-uitgang.
-
Hoe lang werkt de handmicrofoon op batterijen?
De gemiddelde gebruiksduur is 10 uur met AA-batterijen van 1,5 V.
Specificaties:
Draadloos systeem
- Draaggolffrequentie: 610-670 MHz
- Draaggolfafwijking: 0,0015%
- RF-vermogen: 30 mW
- Modulatiediepte: 75 ± kHz
- Onderdrukking parasitaire signalen: < -50 dBc
- RF-bandbreedte: 60 MHz
- Ontvangertype: true diversity
- Zendertype: handheld
- Gain-bereik zender: 30 dB
Microfoon
- Microfoontype: condensator
- Richtingskarakteristiek: cardioïde
- Microfoongevoeligheid: 2,2 mV
- Maximaal geluidsdrukniveau: 130 dB SPL
- Frequentierespons: 60 Hz – 18.000 Hz
- Totale harmonische vervorming: < 1,0%
- Signaal-ruisverhouding: > 100 dB
- Scherm handmicrofoon: OLED
Aansluitingen ontvanger
- RF-antenne-ingangen: 2
- RF-antenne-ingangsconnector: BNC
- RF-antenne-ingangsimpedantie: 50 Ω
- Microfoonuitgangen: 1
- Microfoonuitgangsaansluiting: 3-pin XLR / TS ongebalanceerd 6,3 mm
- Maximaal gebalanceerd uitgangsniveau: 48 dBu
- Uitgangsimpedantie ontvanger: 50 Ω
- RF-ontvanger antenne-uitgangsspanning: 15 V
- RF-ontvanger antenne-uitgangsvermogen: 150 mA
Voeding en batterij
- Batterijtype: AA
- Batterijspanning: 1,5 V
- Gemiddelde bedrijfstijd: 10 uur
- Ingangsspanning: 100-240 V AC, 50/60 Hz
- Uitgangsspanning: 15 V DC
- Vermogensverbruik: 5,3 W
- Power connector in: laagspanning DC-stekker
- Power connector uit: laagspanning DC-aansluiting
- Adaptertype: AC-DC adapter
Afmetingen en montage
- Hoogte ontvanger: 44,5 mm
- Maximale hoogte: 250 mm
- Breedte ontvanger: 205 mm
- Diepte ontvanger: 225 mm
- Installatiediepte excl. connector: 250 mm
- Rackformaat: 19 inch
- Hoogte-eenheden: 1U
- Zenderhoogte: 51 mm
- Zenderbreedte: 51 mm
- Zenderlengte: 255 mm
- Diameter: 36 mm
Behuizing en omgeving
- Behuizing: aluminium / metaal
- Kleur: zwart
- Gewicht ontvanger: 1,24 kg
- Gewicht zender: 0,38 kg
- Minimale omgevingstemperatuur: 0 °C
- Maximale omgevingstemperatuur: 50 °C
Meegeleverd
- TRS 6,3 mm ongebalanceerd naar TRS 6,3 mm ongebalanceerd kabel
- 19 inch rack-installatiekit
- Adapter
- Kleurgecodeerde stickers
- Leren etui
- RF-antenne
- Schroeven
- Windscherm
