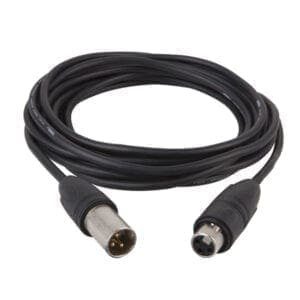

Microfoon/lijn kabel opgebouwd uit MC-226 dubbel geïsoleerde MC-226 kabel en Neutrik NC3MXX + NC3FXX kabel connectoren. 3-polige mannelijke en vrouwelijke 3-polige kabelconnectoren met nikkel behuizing en zilveren contacten. De volgende generatie van de wereldwijd geaccepteerde standaard XLR-kabelconnectoren. De opvolger van de X-serie biedt een aantal nieuwe functies die het betrouwbaarder en gemakkelijker te monteren maken en verbetert de contactintegriteit en de trekontlasting van de kabel.
Kabelspecificaties: MC-226
Geleiderafvoeren Ø mm: OFC 15 x 0,12
Geleiderisolatie: PE rood+wit
Geleiderisolatie: 1,5 (Ø in mm)
Vulmateriaal: –
1ste afscherming: 2 x geleidend plastic
2e schild: OFC getordeerd 96 x 0,12
Buiten isolement: Pvc-zwart, blauw, rood, geel, groen, groen
Buitenisolatie Ø in mm: 6
Geleiderweerstand: 90 Ohm/Km
Schermweerstand: 25 Ohm/Km
Capaciteit Binnengeleider: 60 pF/m
Cap. Innerlijk gedrag. Afscherming/binnen geleiding.: 78 pF/m
Bedrijfstemperatuur: -20~60 °C (min. / max.)
Het werk Voltage overflitsen: 30V
Nominale Impedantie: 110 Ohm
Specificaties connectoren
Neutrik NC3MXX
Elektrisch:
Capaciteit tussen de contacten ≤ 4 pF
Contactweerstand ≤ 3 mΩ (binnen)
Nominale stroom per contact 16 A
Nominale spanning 50 V
Mechanisch:
Kabel O.D. 3,5 – 8,0 mm.
Wiresize max. 2,5 mm²
Wiresize max. 14 AWG
Bedrading Soldeercontacten
Vergrendeling Vergrendeling Vergrendelingsslot
Materiaal:
Laarspolyurethaan
Contacten Messing
Polyamide plaatsen
Schelp Zink diecast
Schaalbekleding Nikkel
Trekontlasting Polyacetaal
Milieu:
Ontvlambaarheid UL 94 HB
Standaard naleving van IEC 61076-2-103
Beschermingsklasse IP 40
Soldeerbaarheid Voldoet aan IEC 68-2-20.
Temperatuurbereik -30 °C tot +80 °C
NC3FXX
Elektrisch:
Capaciteit tussen de contacten ≤ 4 pF
Contactweerstand ≤ 3 mΩ (binnen)
Nominale stroom per contact 16 A
Nominale spanning 50 V
Mechanisch:
Kabel O.D. 3,5 – 8,0 mm.
Wiresize max. 2,5 mm²
Wiresize max. 14 AWG
Bedrading Soldeercontacten
Vergrendeling Vergrendeling Vergrendelingsslot
Materiaal:
Laarspolyurethaan
Contacten Messing
Polyamide plaatsen
Schelp Zink diecast
Schaalbekleding Nikkel
Trekontlasting Polyacetaal
Milieu:
Ontvlambaarheid UL 94 HB
Standaard naleving van IEC 61076-2-103
Beschermingsklasse IP 40
Soldeerbaarheid Voldoet aan IEC 68-2-20.
Temperatuurbereik -30 °C tot +80 °C
