- 120 ohm kabel voor DMX- en AES/EBU-signalen
- 4 OFC-kopergeleiders van 0,15 mm² met aluminiumfolie-afscherming per aderpaar
- Extra vertinde OFC-koperen gevlochten afscherming tegen storende invloeden
- Neutrik NC5XXX-BAG 5-polige XLR-connectoren met verzilverde contactpunten
- Geleverd met klittenband kabelbinder voor nette opslag

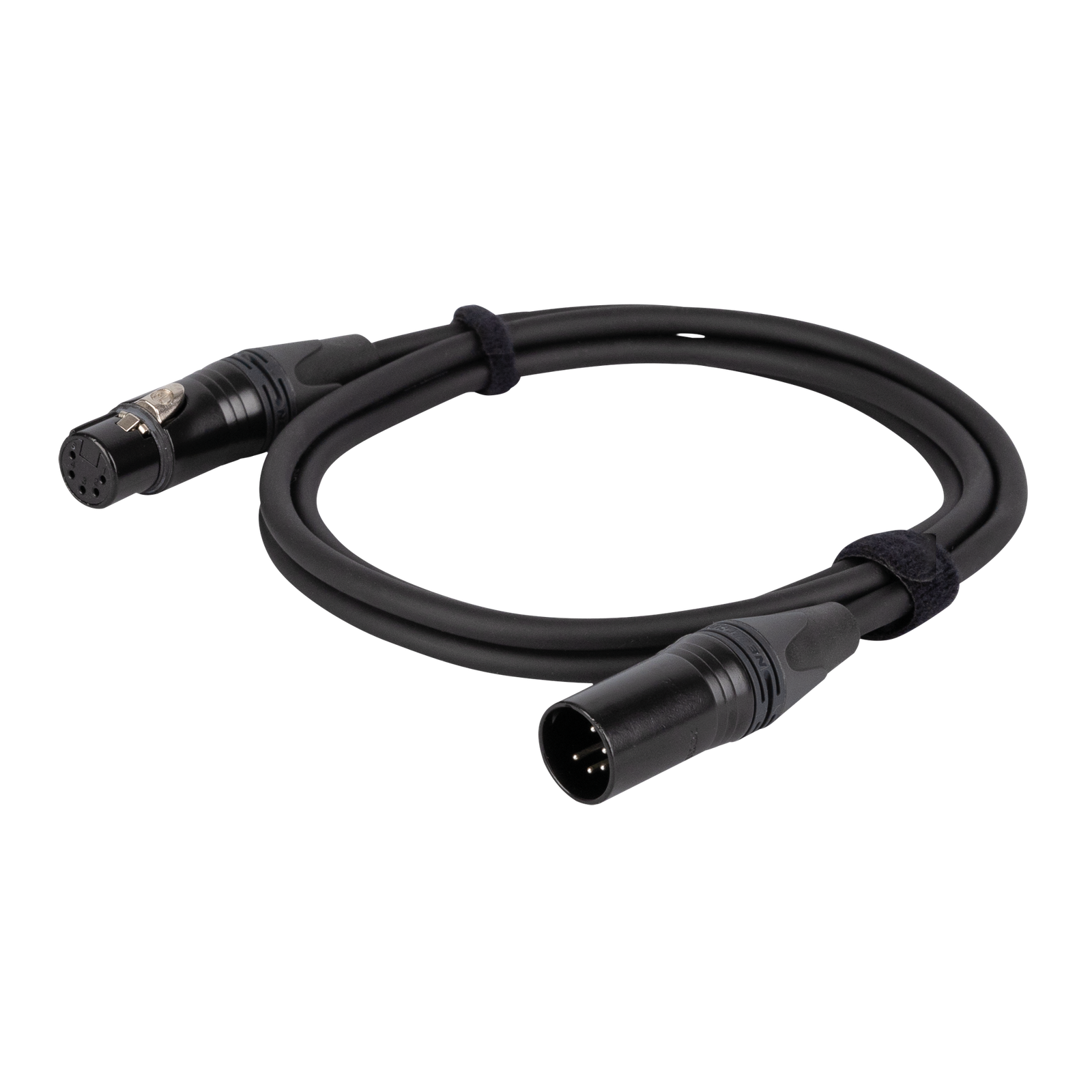

Voor korte, betrouwbare signaalverbindingen tussen lichtsturing, DMX-apparatuur of digitale audioapparaten is een juiste impedantie belangrijk. Deze 1,5 meter lange DAP FLN85 is uitgevoerd als 120 ohm kabel en is daardoor inzetbaar voor zowel DMX als AES/EBU.

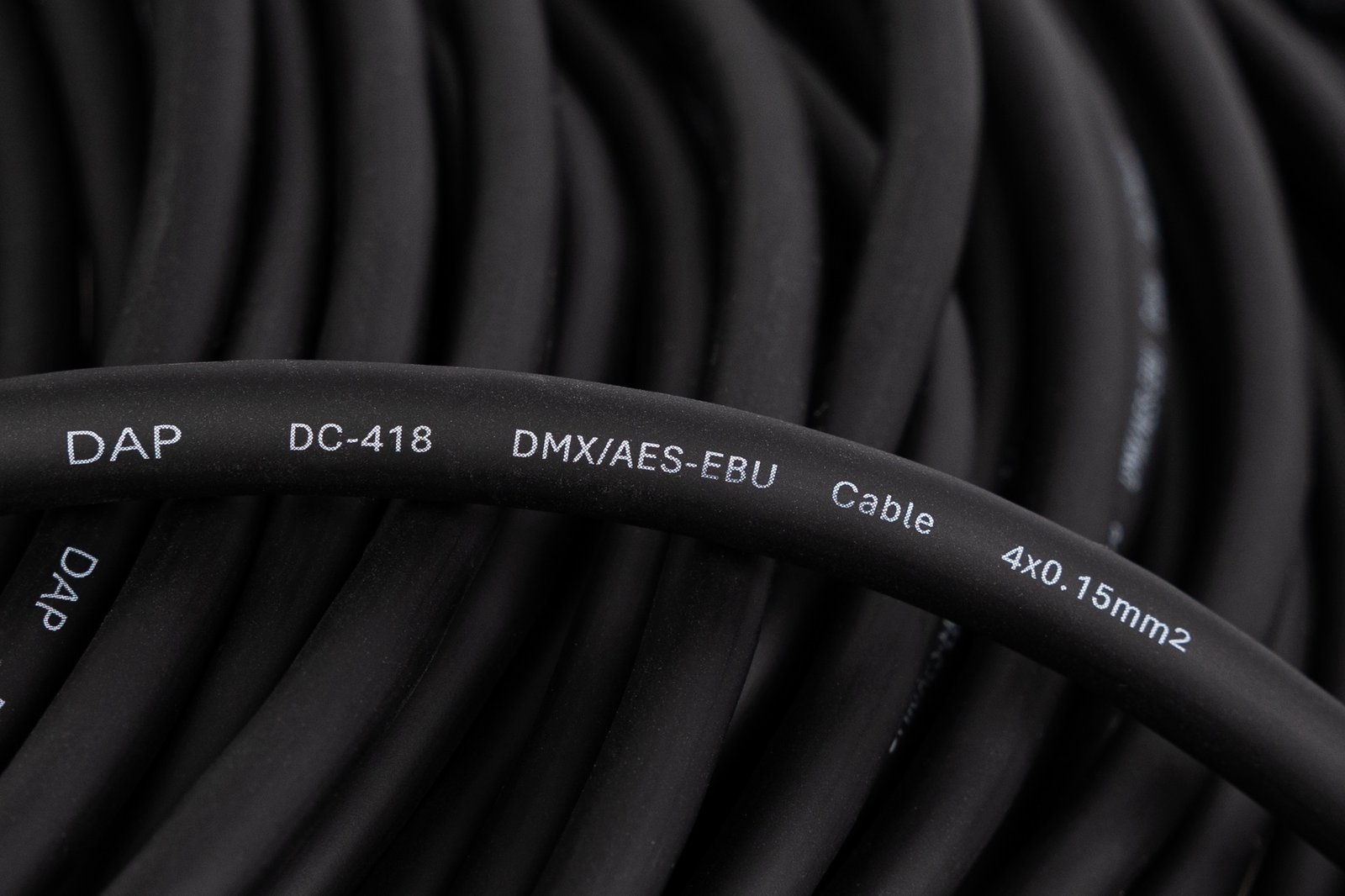

De opbouw is gericht op stabiele signaaloverdracht in omgevingen waar meerdere kabels, voedingen en apparaten dicht bij elkaar liggen. Elk aderpaar heeft aluminium afscherming met een OFC-koperen aarddraad, aangevuld met een vertinde OFC-koperen gevlochten afscherming rond de kabel.

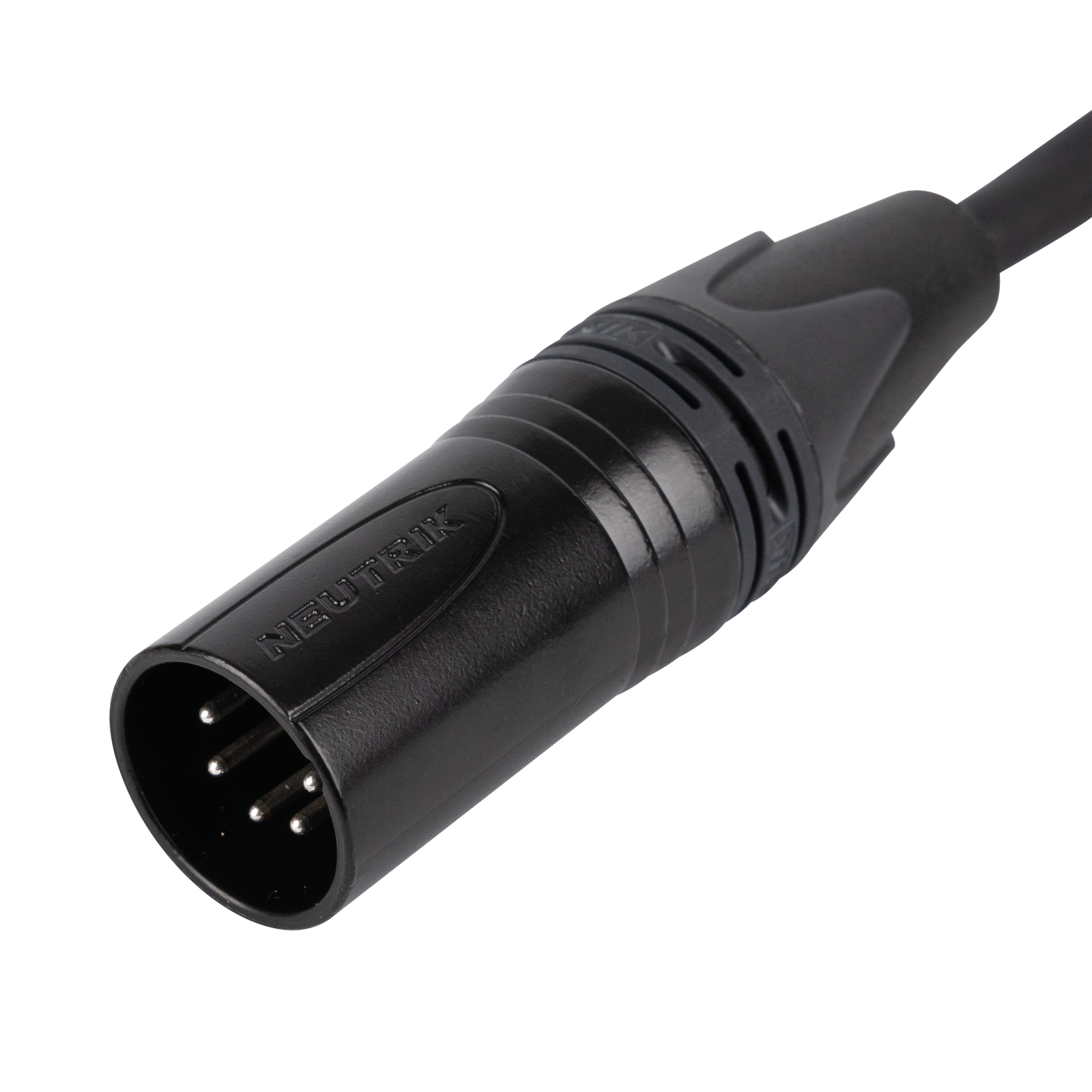

De 5-polige XLR-connectoren komen uit de Neutrik NC5XXX-BAG-serie en zijn voorzien van verzilverde contactpunten. Door de lengte van 1,5 meter is deze uitvoering vooral praktisch voor korte verbindingen in racks, rond controllers of tussen apparaten die dicht bij elkaar staan.
Toepassingen:
- Korte DMX-verbinding tussen lichtcontroller en fixture
- Patchverbindingen in een licht- of showrack
- AES/EBU-signaalverbindingen met 5-polige XLR-aansluitingen
- Verhuursets waarbij kabels compact en netjes opgeborgen moeten worden
- Installaties waar een afgeschermde 120 ohm signaalkabel gewenst is
Veelgestelde vragen:
-
Kan ik deze kabel gebruiken voor zowel DMX als AES/EBU?
Ja, de kabel heeft een impedantie van 120 ohm en is geschikt voor DMX- en AES/EBU-signalen.
-
Welke connectoren zitten er aan deze 1,5 meter uitvoering?

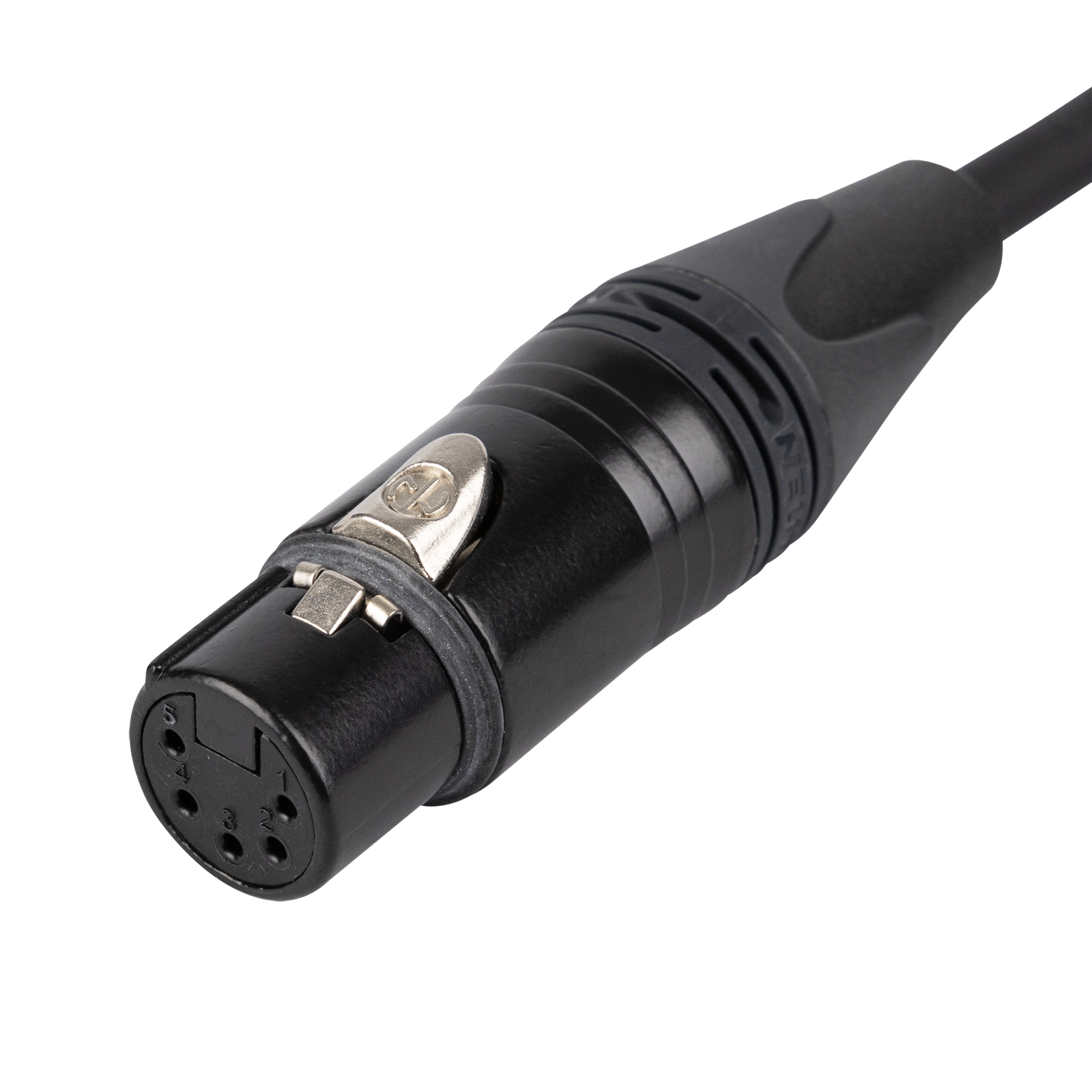

Aan de ene kant zit een 5-polige XLR male connector en aan de andere kant een 5-polige XLR female connector. Beide connectoren zijn van Neutrik.
-
Wat doet de verzilvering van de contacten?
De connectoren hebben verzilverde contactpunten voor een nette, lage-impedantie verbinding tussen kabel en apparaat.
-
Hoe is de kabel afgeschermd tegen storing?
Elk aderpaar heeft aluminiumfolie-afscherming met een OFC-koperen aarddraad. Daarnaast is er een extra vertinde OFC-koperen gevlochten afscherming.
-
Wordt er iets meegeleverd om de kabel op te bergen?
Ja, de kabel wordt geleverd met een klittenband kabelbinder, zodat je hem na gebruik netjes kunt oprollen en bundelen.
Specificaties:
Signaal en geleiders
- Impedantie: 120 ohm
- Geleiders: 4
- Geleiderdoorsnede: 0,15 mm²
- Geleiderdoorsnede AWG: 26 AWG
- Materiaal: koper / PVC
Afscherming
- 1e afscherming: aluminiumfolie
- Extra afscherming: vertinde OFC-koperen gevlochten afscherming
Connectoren
- Connector 1: XLR 5P male
- Connector 2: XLR 5P female
- Merk connector 1: Neutrik
- Contacten: 5
- Contacttype: verzilverd
Afmetingen en uitvoering
- Kabellengte: 1,5 m
- Buitendiameter kabel: 7,7 mm
- Gewicht: 0,19 kg
- Kleur: zwart
- IP-waarde: IP40
