- 110 ohm digitale signaalkabel voor DMX- en AES/EBU-signalen
- 0,75 meter lengte voor korte verbindingen in racks, truss of tussen aangrenzende apparaten
- Rean RC3 XLR-connectoren met verzilverde contacten
- Gevlochten afscherming voor betrouwbare signaaloverdracht
- Transparante krimpkous-labelhoes en klittenbandsluiting meegeleverd

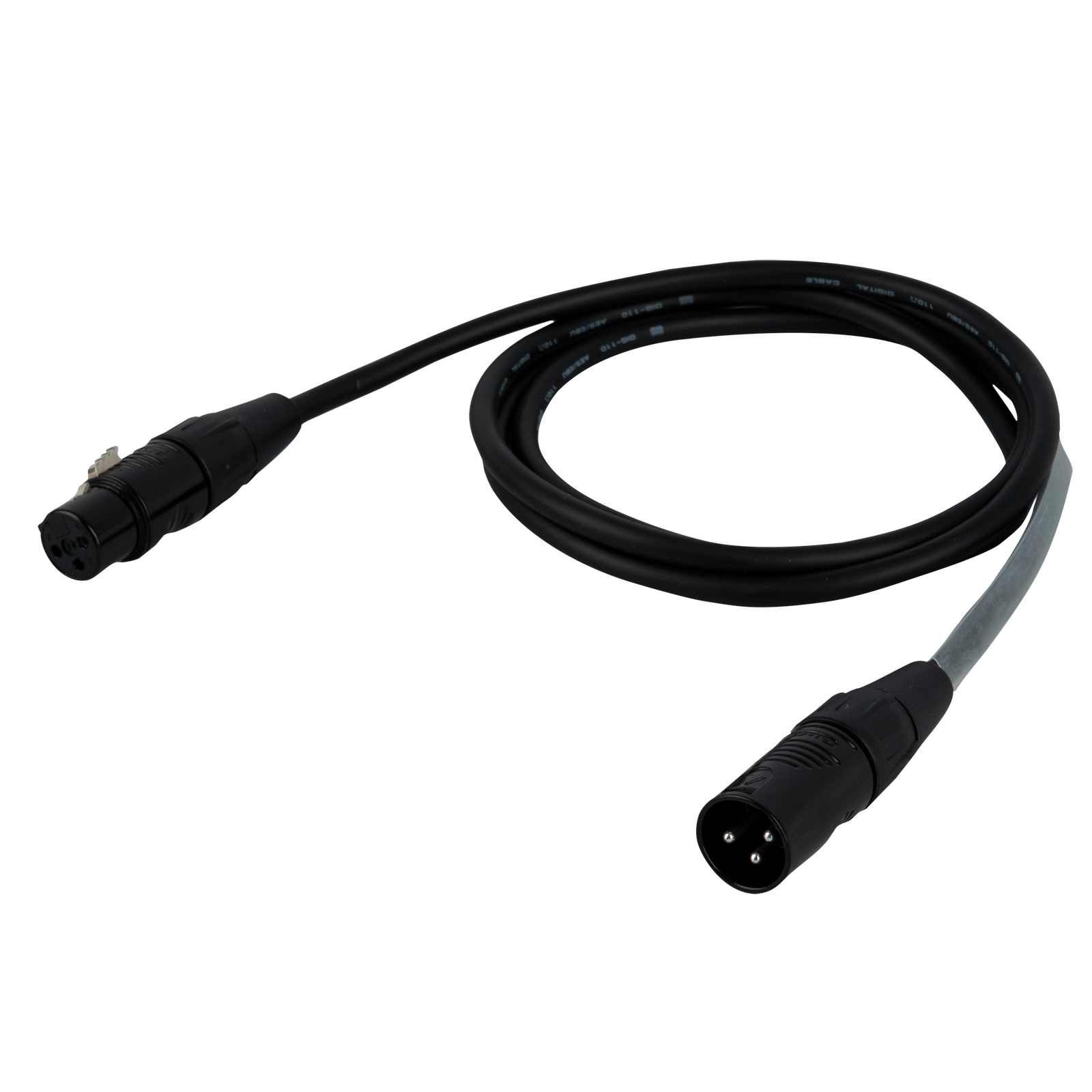

Deze korte DMX/AES-EBU kabel is opgebouwd met DAP DIG-110 kabel en Rean RC3-connectoren. Door de 110 ohm impedantie is hij geschikt voor digitale signaalverbindingen waarbij een gewone microfoonkabel niet de beste keuze is.
De verzilverde contacten zorgen voor een lage overgangsweerstand, terwijl de zwarte zinkbehuizing van de connectoren tegen een stootje kan en netjes oogt in zichtbare installaties. De gevlochten afscherming helpt het signaal stabiel te houden in omgevingen met veel apparatuur en bekabeling.
Met 0,75 meter is dit vooral een praktische patchlengte: kort genoeg om kabelspaghetti te beperken, maar lang genoeg voor verbindingen tussen dicht bij elkaar geplaatste lichtcontrollers, splitters, interfaces of fixtures. De transparante krimpkous-labelhoes maakt kanaal- of lijnidentificatie overzichtelijk, en met de klittenbandsluiting blijft de kabel netjes opgeborgen na gebruik.
Toepassingen:
- Korte DMX-verbindingen tussen lichtapparatuur in een rack of op een podium
- AES/EBU-signaaloverdracht via 3-polige XLR-aansluitingen
- Patchen tussen DMX-splitters, interfaces en controllers
- Vaste installaties waar een korte, gelabelde kabel overzicht geeft
- Verhuursets waarbij kabels snel herkenbaar en netjes opgeborgen moeten zijn
Veelgestelde vragen:
-
Waarom is de 110 ohm impedantie belangrijk?
DMX en AES/EBU zijn digitale signalen die vragen om een kabel met passende impedantie. Deze kabel is uitgevoerd als 110 ohm kabel voor dat type signaaloverdracht.
-
Is 0,75 meter vooral geschikt als patchkabel?
Ja, de korte lengte is praktisch voor verbindingen tussen apparaten die dicht bij elkaar staan, bijvoorbeeld in een rack, bij een DMX-splitter of tussen naast elkaar geplaatste fixtures.
-
Wat is het voordeel van verzilverde contacten?
De verzilverde contacten zijn gekozen voor een lage impedantie en een nette signaalverbinding tussen de XLR-connectoren.
-
Kan deze kabel buiten worden gebruikt?
De IP-waarde is IP20, dus de kabel is bedoeld voor gebruik binnenshuis.
-
Hoe houd ik meerdere van deze kabels uit elkaar?
Elke kabel heeft een transparante krimpkous-labelhoes voor identificatie. De meegeleverde klittenbandsluiting helpt bij netjes bundelen en opbergen.
Specificaties:
Aansluitingen
- Connector 1: XLR 3P male
- Connector 2: XLR 3P female
- Merk connector 1: REAN
- Aantal contacten: 3
- Contacttype: verzilverd
Kabel en elektrische eigenschappen
- Impedantie: 110 Ω
- Geleiderweerstand: 130 Ω/km
- Capaciteit geleider: 20 pF/m
- Capaciteit binnenste geleider/geleiderafscherming: 65 pF/m
- Afschermingsweerstand: 12,5 Ω/km
Constructie
- Geleiders: 2
- Opbouw geleider: soepele kern
- Geleideraansluiting: 1,8 mm²
- 1e afscherming: gevlochten
- Buitendiameter kabel: 6 mm
- Buitenisolatie type: PE
- Materiaal: koper / PVC
- Opvulmateriaal: katoen
Fysiek en gebruiksomgeving
- Kabellengte: 0,75 m
- Kleur: zwart
- Gewicht: 0,1 kg
- IP-waarde: IP20, alleen binnengebruik
- Maximale omgevingstemperatuur: 60 °C
- Minimale omgevingstemperatuur: -20 °C
