- 110 ohm impedantie voor betrouwbare overdracht van DMX- en digitale AES/EBU-signalen.

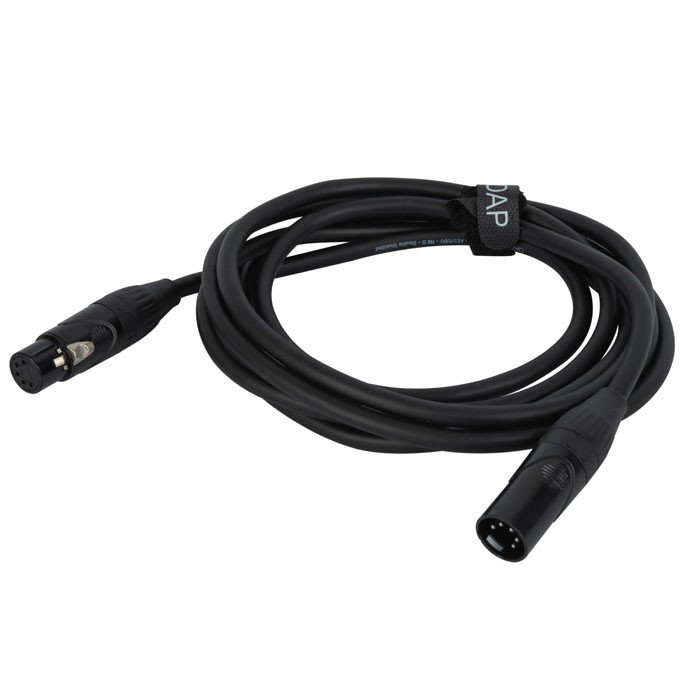

- 5-polige XLR male naar 5-polige XLR female uitvoering met DAP DMX-connectoren.
- Connectoren zijn geschikt voor kleurcodering met verwisselbare kleurringen.
- Geleverd met klittenband kabelbinder voor netjes oprollen en transport.
Voor korte DMX- of digitale signaalverbindingen is 1,5 meter vaak precies de lengte die je nodig hebt: lang genoeg tussen controller, splitter, node of armatuur, maar zonder onnodige kabeloverlengte in een rack, truss of flightcase. De 110 ohm constructie sluit aan bij digitale signaaloverdracht, waar een gewone audiokabel niet altijd de meest logische keuze is.
De kabel is opgebouwd met 4 geleiders, dubbele afscherming en een PVC buitenmantel. Daardoor past hij goed in een technische omgeving waar kabels regelmatig worden aangesloten, gelabeld en opgeborgen. De zwarte uitvoering blijft bovendien netjes in beeldluwe installaties en podiumsituaties.
De DAP DMX-connectoren bieden ruimte voor kleurcodering met kleurringen. Dat is vooral praktisch bij verhuursets, vaste patchpunten of complexe lichtsystemen waarin je snel onderscheid wilt maken tussen universes, lijnen of functies.
Toepassingen:
- Korte DMX-verbinding tussen lichttafel, DMX-node, splitter of armatuur.
- Digitale AES/EBU-signaaloverdracht via 5-polige XLR-aansluitingen.
- Patchwerk in racks, dimmeromgevingen en vaste lichtinstallaties.
- Verhuursets waarbij kleurcodering van kabels en aansluitingen tijd bespaart.
- Netjes opgeborgen kabelsets dankzij de meegeleverde klittenband kabelbinder.
Veelgestelde vragen:
-
Waarom heeft deze kabel een impedantie van 110 ohm?
De 110 ohm impedantie is afgestemd op digitale DMX- en AES/EBU-signalen, zodat het signaal correcter wordt overgedragen dan met een willekeurige analoge audiokabel.
-
Welke aansluitingen zitten er aan deze kabel?
De kabel heeft aan beide zijden een 5-polige XLR-aansluiting: XLR male naar XLR female.
-
Is deze lengte geschikt voor rack- en patchgebruik?
Ja, met 1,5 meter is de kabel geschikt voor korte verbindingen tussen apparaten, patchpunten of armaturen zonder veel overtollige kabellengte.
-
Kan ik deze kabel buiten gebruiken?
De kabel heeft IP20 en is daarmee bedoeld voor gebruik binnenshuis.
-
Helpt deze kabel bij het organiseren van meerdere DMX-lijnen?
Ja, de connectoren zijn geschikt voor kleurcodering met verwisselbare kleurringen en de meegeleverde klittenband kabelbinder helpt bij het netjes oprollen.
Specificaties:
Aansluitingen
- Connector 1: XLR 5P
- Connector 2: XLR 5P
- Contacten: 5
- Contacttype: verzilverd
Kabel en signaal
- Impedantie: 110 Ω
- Kabellengte: 1,5 m
- Geleiders: 4
- Geleideraansluiting: 0,34 mm²
- Geleiderweerstand: 80 Ω/km
- Capaciteit binnenste geleider/geleiderafscherming: 64 pF/m
- Afschermingsweerstand: 30 Ω/km
Constructie
- Materiaal: koper
- 1e afscherming: gevlochten vertind koper
- 2e afscherming: aluminiumfolie
- Opvulmateriaal: papier
- Buitenisolatie: PVC
- Buitendiameter kabel: 7,5 mm
- Manteldiameter: 7,5 mm
- Kleur: zwart
Gebruik en omgeving
- IP-waarde: IP20, alleen voor binnengebruik
- Maximale omgevingstemperatuur: 70 °C
- Minimale omgevingstemperatuur: -20 °C
- Gewicht: 0,171 kg
