- 110 ohm kabel voor digitale DMX- en AES/EBU-signalen
- 20 meter lengte voor ruimere afstanden tussen apparatuur
- 5-polige XLR male naar 5-polige XLR female aansluiting
- DAP DMX-connectoren met mogelijkheid voor kleurcodering
- Inclusief klittenband kabelbinder voor netjes oprollen en transport

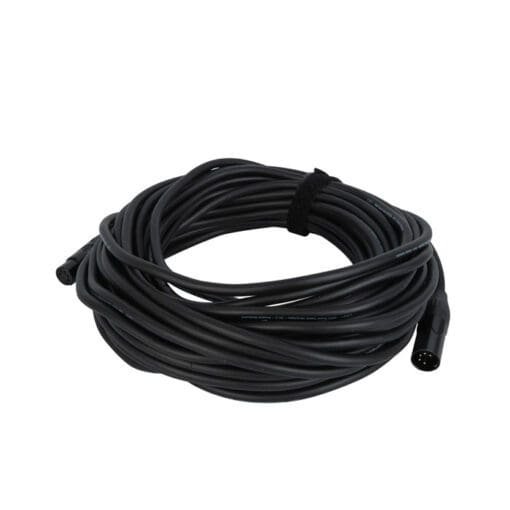

Bij langere kabeltrajecten wil je een kabel die past bij digitale signaaloverdracht. Deze 20 meter lange DAP-kabel heeft een impedantie van 110 ohm en is daarmee geschikt voor DMX-lijnen en digitale AES/EBU-signalen waar een stabiele verbinding belangrijk is.
De kabel is uitgevoerd met 5-polige XLR-connectoren: male aan de ene zijde en female aan de andere zijde. Dat maakt hem geschikt voor het doorlussen of verbinden van apparatuur met 5-polige DMX- of AES/EBU-aansluitingen.
Voor gebruik in verhuur, theater, studio of vaste installatie is ook aan praktisch beheer gedacht. De connectoren zijn geschikt voor kleurcodering met kleurringen, terwijl de meegeleverde klittenband kabelbinder helpt om de kabel na gebruik strak en overzichtelijk op te bergen.
Toepassingen:
- DMX-verbindingen tussen lichtsturing, dimmers, splitters en armaturen met 5-polige XLR
- AES/EBU digitale audiosignalen over 110 ohm bekabeling
- Podium- en theateropstellingen met langere kabelruns
- Verhuursets waarbij herkenbaarheid en netjes kabelbeheer belangrijk zijn
- Vaste indoor installaties met 5-polige XLR-aansluitingen
Veelgestelde vragen:
-
Is deze kabel geschikt voor AES/EBU-signalen?
Ja, de kabel heeft een impedantie van 110 ohm en is ontworpen voor digitale AES/EBU-signaaloverdracht.
-
Welke XLR-aansluitingen zitten erop?
De kabel heeft een 5-polige XLR male connector aan de ene kant en een 5-polige XLR female connector aan de andere kant.
-
Kan ik deze kabel buiten gebruiken?
De kabel heeft IP20 en is bedoeld voor indoor gebruik.
-
Hoe helpt de kleurcodering bij gebruik?
De DAP DMX-connectoren zijn geschikt voor verwisselbare kleurringen, zodat je kabels in een set sneller kunt herkennen of per lijn kunt markeren.
-
Wordt er iets meegeleverd voor kabelbeheer?
Ja, er wordt een klittenband kabelbinder meegeleverd om de 20 meter kabel netjes bij elkaar te houden.
Specificaties:
Aansluitingen
- Connector 1: XLR 5P
- Connector 2: XLR 5P
- Contacten: 5
- Contacttype: verzilverd
Kabelopbouw en signaal
- Impedantie: 110 Ω
- Kabellengte: 20 m
- Geleiders: 4
- Geleiderdoorsnede: 0,34 mm²
- Geleiderweerstand: 80 Ω/km
- Capaciteit binnenste geleider/geleiderafscherming: 64 pF/m
- Materiaal geleider: koper
Afscherming
- 1e afscherming: gevlochten vertind koper
- 2e afscherming: aluminiumfolie
- Afschermingsweerstand: 30 Ω/km
- Opvulmateriaal: papier
Mantel en uitvoering
- Buitendiameter kabel: 7,5 mm
- Manteldiameter: 7,5 mm
- Buitenisolatie: PVC
- Kleur: zwart
- Gewicht: 1,358 kg
Gebruik en omgeving
- IP-waarde: IP20, alleen voor indoor gebruik
- Minimale omgevingstemperatuur: -20 °C
- Maximale omgevingstemperatuur: 70 °C
