- Combineert netvoeding en DMX in één kabeltraject voor verlichtingsarmaturen.
- Uitgevoerd met powerCON Blue en powerCON Grey voor de stroomverbinding.
- 5-polige XLR-aansluitingen voor DMX-in en DMX-uit.
- 3 meter kabellengte voor korte tot middelgrote afstanden in een rig of installatie.
- IP20-uitvoering voor gebruik binnenshuis.

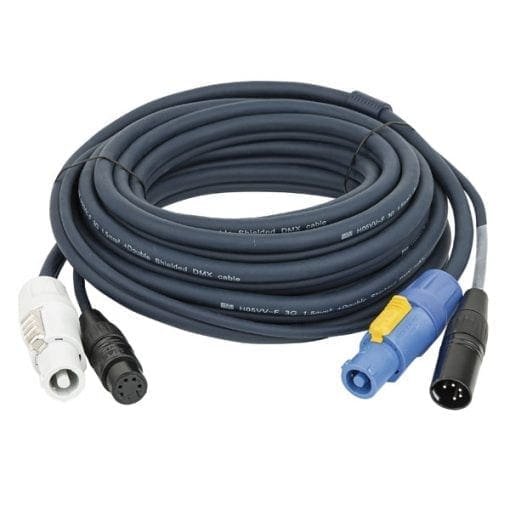

Met deze DAP FP18 leg je voeding en DMX-signaal tegelijk naar een armatuur, zonder twee losse kabels apart te hoeven trekken. Dat maakt de bekabeling overzichtelijker bij lichtopstellingen waar fixtures dicht bij elkaar hangen of staan, bijvoorbeeld in een truss, op een podiumvloer of in een vaste indoor installatie.
De kabel heeft een aparte stroomlijn en datalijn in dezelfde mantel. Voor de stroomzijde zijn powerCON-connectoren aanwezig; voor DMX wordt gebruikgemaakt van 5-polige XLR. De opgegeven impedantie van 110 Ω sluit aan bij gebruik voor DMX-communicatie.
De lengte van 3 meter is vooral praktisch wanneer armaturen, voedingspunt en DMX-lijn relatief dicht bij elkaar zitten. Let erop dat powerCON-verbindingen niet onder belasting aangesloten of losgekoppeld mogen worden.
Toepassingen:
- DMX-gestuurde verlichtingsarmaturen in een indoor rig.
- Korte kabelruns tussen voeding, DMX-distributie en fixture.
- Podium- en eventopstellingen waarbij stroom en signaal samen geleid worden.
- Vaste binneninstallaties waar een nette kabelroute gewenst is.
- Verhuursituaties waarin snelle en overzichtelijke bekabeling belangrijk is.
Veelgestelde vragen:
-
Welke verbindingen combineert deze kabel?
De kabel combineert een powerCON-stroomverbinding met een 5-polige XLR-verbinding voor DMX-signaal.
-
Kan ik de powerCON-connectoren onder belasting loskoppelen?
Nee, deze powerCON-verbindingen mogen niet onder belasting aangesloten of losgekoppeld worden.
-
Is deze kabel geschikt voor buitengebruik?
Nee, de kabel heeft IP20 en is bedoeld voor indoor gebruik.
-
Waar is de lengte van 3 meter vooral handig voor?
De 3 meter uitvoering is geschikt voor korte tot middelgrote afstanden tussen armatuur, stroompunt en DMX-aansluiting.
Specificaties:
Algemeen
- Kabellengte: 3 m
- Gewicht: 0,54 kg
- Kleur: blauw
- IP-waarde: IP20, alleen voor indoor gebruik
Stroom
- Maximale stroom: 16 A
- Connector 1: powerCON Blue
- Connector 2: powerCON Grey
- Merk connector 1: Neutrik
- Contacten power: 3
DMX en data
- DMX-connector in: XLR 5P
- DMX-connector uit: XLR 5P
- Contacten data: 5
- Impedantie: 110 Ω
- Overslagspanning: 30 V
Kabelopbouw
- Buitendiameter kabel: 11 mm
- Buitenisolatie: PVC
- Materiaal: koper
- Contacttype: verzilverd
- Opvulmateriaal: katoen / papier
