- Combineert netspanning en DMX-signaal in één compacte kabelrun.
- Voorzien van powerCON Blue en powerCON Grey voor de voedingslijn.
- 5-polige XLR in- en uitgang voor DMX-communicatie met 110 Ω impedantie.
- Korte lengte van 0,75 m voor nette doorlussen tussen dichtbij geplaatste armaturen.
- IP20-uitvoering met PVC-buitenmantel voor gebruik binnenshuis.

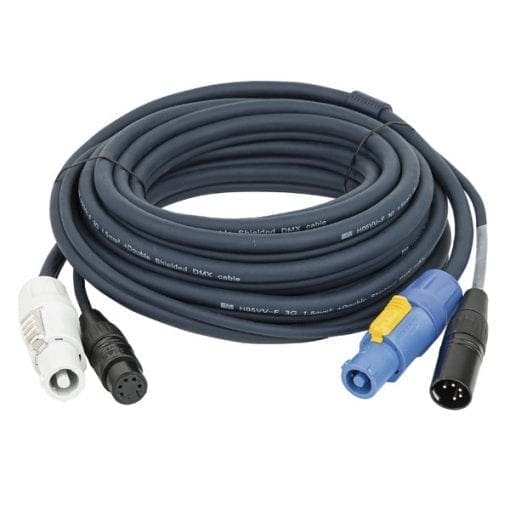

Deze DAP FP18 van 0,75 m is gemaakt voor situaties waarin een armatuur zowel voeding als DMX nodig heeft, maar je de bekabeling strak en overzichtelijk wilt houden. Door de stroom- en dataverbinding in één kabel te combineren, beperk je losse kabels in een truss, op een statief of achter een vaste lichtopstelling.
Aan de voedingszijde zijn powerCON Blue en powerCON Grey aanwezig. Voor DMX gebruikt de kabel 5-polige XLR-connectoren, met een kabelimpedantie van 110 Ω. Dat maakt hem geschikt voor lichtarmaturen en andere DMX-apparatuur die met 5-pin XLR wordt doorgelust.
De korte lengte is vooral praktisch wanneer apparatuur dicht bij elkaar hangt of staat. Denk aan doorverbindingen tussen fixtures in een grid, aan compacte podiumopstellingen of aan installaties waarbij overtollige kabellengte ongewenst is. Let op: de powerCON-aansluitingen mogen niet onder belasting worden aangesloten of losgekoppeld.
Toepassingen:
- Doorlussen van voeding en DMX tussen naast elkaar geplaatste verlichtingsarmaturen.
- Korte kabelruns in trussconstructies of lichtbruggen.
- Vaste indoor lichtinstallaties met 5-polige DMX-bekabeling.
- Compacte podium- en verhuursets waar minder losse kabels gewenst zijn.
- Net afwerken van bekabeling bij armaturen die dicht bij elkaar gemonteerd zijn.
Veelgestelde vragen:
-
Waarvoor is de lengte van 0,75 m vooral geschikt?
Deze lengte is bedoeld voor korte verbindingen, bijvoorbeeld tussen twee dichtbij geplaatste armaturen in een truss of lichtopstelling.
-
Welke aansluitingen zitten er op deze kabel?
De kabel heeft powerCON Blue en powerCON Grey voor voeding en 5-polige XLR-aansluitingen voor DMX in en uit.
-
Kan ik de powerCON-aansluiting loshalen terwijl er belasting op staat?
Nee. De powerCON-aansluitingen mogen niet onder belasting worden aangesloten of losgekoppeld.
-
Is deze kabel geschikt voor buitengebruik?
Nee, met IP20 is deze uitvoering bedoeld voor gebruik binnenshuis.
Specificaties:
Elektrisch en signaal
- Maximale stroom: 16 A
- Overslagspanning: 30 V
- Impedantie: 110 Ω
Aansluitingen
- Connector 1: powerCON Blue
- Connector 2: powerCON Grey
- Merk connector 1: Neutrik
- DMX-connector in: XLR 5P
- DMX-connector uit: XLR 5P
- Contacten power: 3
- Contacten data: 5
- Contacttype: verzilverd
Kabelopbouw
- Kabellengte: 0,75 m
- Buitendiameter kabel: 11 mm
- Buitenisolatie: PVC
- Materiaal: koper
- Opvulmateriaal: katoen / papier
Gebruik en uitvoering
- IP-waarde: IP20, alleen voor indoor gebruik
- Kleur: blauw
- Gewicht: 0,227 kg
