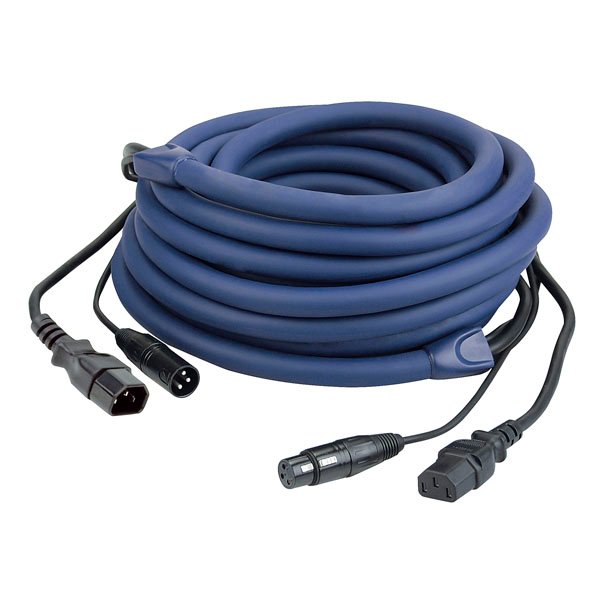

- Voert voeding en DMX-signaal samen over één 6 meter lang kabeltraject.
- Uitgerust met IEC C14 male en IEC C13 female voor de voedingslijn.
- 3-polige XLR in- en uitgangen voor DMX-signaaloverdracht met 110 Ω impedantie.
- Blauwe PVC-buitenmantel met een kabeldiameter van 15 mm, geschikt voor vaste indoor bekabeling en tijdelijke opstellingen.
- Belastbaar tot 16 A en ontworpen voor gebruik binnen IP20-omgevingen.
Deze FP12-kabel is praktisch wanneer armaturen of lichteffecten zowel voeding als DMX nodig hebben en je het aantal losse kabels op de vloer, in een truss of langs een wand wilt beperken. Door de IEC- en XLR-aansluitingen in één kabel te combineren, blijft de bekabeling overzichtelijker bij installaties en tijdelijke setups.
De 6 meter lengte geeft voldoende speelruimte voor verbindingen tussen bijvoorbeeld controllerlijnen, dimbare fixtures of effecten met IEC-doorlus en 3-polige DMX-aansluitingen. De blauwe mantel maakt de kabel bovendien sneller herkenbaar tussen zwarte stroom- en signaalkabels.
Met een impedantie van 110 Ω sluit de datalijn aan bij DMX-gebruik, terwijl de voedingszijde is uitgevoerd met 3 contacten en een maximale stroom van 16 A. De IP20-classificatie maakt deze uitvoering geschikt voor gebruik binnenshuis.
Toepassingen:
- Nettere bekabeling van DMX-armaturen met IEC-voeding.
- Podium-, club- en theateropstellingen waar stroom en signaal parallel lopen.
- Tijdelijke lichtsets waarbij snel op- en afbouwen belangrijk is.
- Installaties binnen waarbij kabelkleur helpt bij het herkennen van kabelroutes.
- Doorlussen tussen apparatuur met IEC C13/C14 en 3-polige XLR DMX.
Veelgestelde vragen:
-
Kan ik met deze kabel stroom en DMX tegelijk aansluiten?
Ja. De kabel combineert een IEC-voedingsverbinding met een 3-polige XLR DMX-verbinding in één 6 meter lange kabel.
-
Welke voedingsconnectoren zitten aan deze kabel?
De voedingszijde heeft een IEC C14 male connector en een IEC C13 female connector, beide met 3 contacten.
-
Is de DMX-verbinding 3-polig of 5-polig?
De DMX-aansluitingen zijn 3-polige XLR-connectoren voor in- en uitgaand signaal.
-
Kan deze kabel buiten worden gebruikt?
Nee, de kabel heeft IP20 en is bedoeld voor gebruik binnenshuis.
Specificaties:
Aansluitingen
- Connector 1: IEC C14 male
- Connector 2: IEC C13 female
- DMX-connector in: XLR 3P
- DMX-connector uit: XLR 3P
- Contacten power: 3
- Contacten data: 3
Elektrische eigenschappen
- Maximale stroom: 16 A
- Overslagspanning: 30 V
- Impedantie: 110 Ω
- Geleiderweerstand: 80 Ω/km
- Capaciteit geleider: 60 pF/m
- Capaciteit binnenste geleider/geleiderafscherming: 78 pF/m
- Afschermingsweerstand: 30 Ω/km
Kabelopbouw en materiaal
- Kabellengte: 6 m
- Buitendiameter kabel: 15 mm
- Buitenisolatie type: PVC
- Materiaal: PVC
- Kleur: blauw
- Contacttype: koper
- 1e afscherming: twisted
- Opvulmateriaal: papier
Gebruik en omgeving
- IP-waarde: IP20, indoor use only
- Maximale omgevingstemperatuur: 60 °C
- Minimale omgevingstemperatuur: -20 °C
- Gewicht: 1,418 kg
