Beschrijving

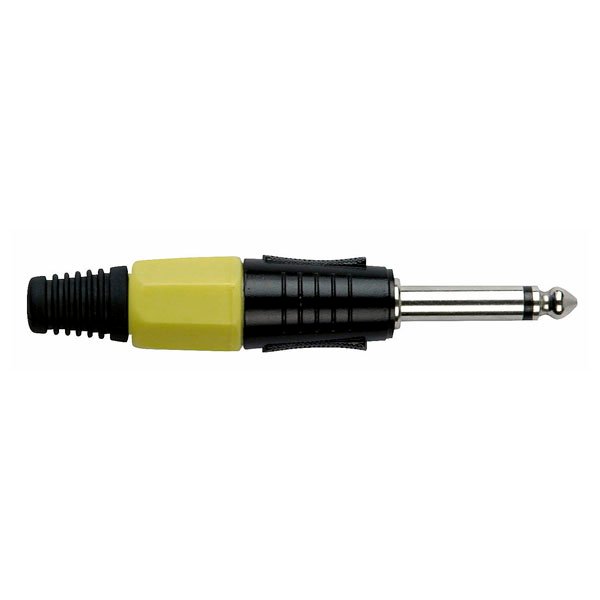

- 6,3 mm mono jackplug met 2 contacten
- Zwarte metalen behuizing met gele einddop/ring voor snelle visuele herkenning
- Soldeeraansluiting voor de pinnen
- Geschikt voor kabels met een buitendiameter tot 6 mm
- Nikkelgeplateerde contacten met lage contactweerstand
Deze DAP jackplug is een compacte keuze voor het maken, herstellen of duidelijk markeren van mono jackkabels. De zwarte metalen behuizing geeft de plug een stevige basis, terwijl de gele einddop helpt om kabels of signaalroutes sneller uit elkaar te houden in een rack, patchomgeving of flightcase.
De aansluiting wordt gesoldeerd, waardoor deze plug vooral interessant is voor technici, verhuurbedrijven en installateurs die hun kabels zelf assembleren of repareren. Met 2 contacten sluit hij aan bij mono-bedrading en de maximale geleiderdoorsnede van 1 mm² biedt houvast bij het kiezen van de juiste kabel.
Door de IP20-classificatie is deze plug bedoeld voor gebruik binnenshuis, bijvoorbeeld bij audio-installaties, podiumbekabeling en vaste technische opstellingen.
Toepassingen:
- Zelf assembleren van 6,3 mm mono jackkabels
- Reparatie van bestaande jackkabels met soldeerverbinding
- Kleurmarkering van kabels met een gele einddop/ring
- Gebruik in racks, oefenruimtes, studio’s en podiumopstellingen binnenshuis
- Bekabeling waarbij een zwarte metalen jackplug gewenst is
Veelgestelde vragen:
-
Is deze jackplug geschikt voor mono-signalen?
Ja, de plug heeft 2 contacten en is daarmee geschikt voor mono-bedrading.
-
Hoe wordt de kabel aangesloten?
De pinaansluiting is uitgevoerd als soldeeraansluiting. De geleiders worden dus aan de contacten gesoldeerd.
-
Welke kabeldikte past in deze plug?
De plug is geschikt voor een kabel met een buitendiameter tot 6 mm en een geleiderdoorsnede tot 1 mm², overeenkomend met 18 AWG.
-
Waarvoor is de gele einddop handig?
De gele einddop/ring maakt het eenvoudiger om kabels visueel te herkennen, bijvoorbeeld bij kleurcodering van signaalroutes of kabelsets.
-
Kan deze plug buiten worden gebruikt?
Nee, de IP20-classificatie geeft aan dat deze plug voor indoor gebruik is.
Specificaties:
Connector en aansluiting
- Type: 6,3 mm mono jackplug
- Contacten: 2
- Pinaansluiting: soldeer
- Contacttype: nikkelgeplateerd
- Contactweerstand: 8 < mΩ
- Overslagspanning: 1000 V
- Impedantie: 100000 Ω
Kabelcompatibiliteit
- Geleideraansluiting: 1 mm²
- Maximale geleiderdikte: 1 mm²
- Maximale geleiderdikte AWG: 18 AWG
- Buitendiameter kabel: 6 mm
Behuizing en uitvoering
- Behuizing: metaal
- Kleur: zwart
- Ringkleur/einddop: geel
- IP-waarde: IP20, indoor use only
Afmetingen en gewicht
- Lengte: 85 mm
- Hoogte: 12 mm
- Breedte: 12 mm
- Diameter: 12 mm
- Gewicht: 0,026 kg
Omgevingscondities
- Maximale omgevingstemperatuur: 50 °C
- Minimale omgevingstemperatuur: -20 °C
