Beschrijving
- Combineert netspanning en DMX-signaal in één 10 meter lange kabelroute.
- Voorzien van Schuko plug, IEC C13 female en 3-polige XLR in- en uitgangen.
- 110 Ω DMX-impedantie voor gebruik met lichtsignalen.
- Blauwe PVC-mantel voor snelle herkenning tussen andere bekabeling.
- Geschikt voor binnengebruik met IP20-classificatie.

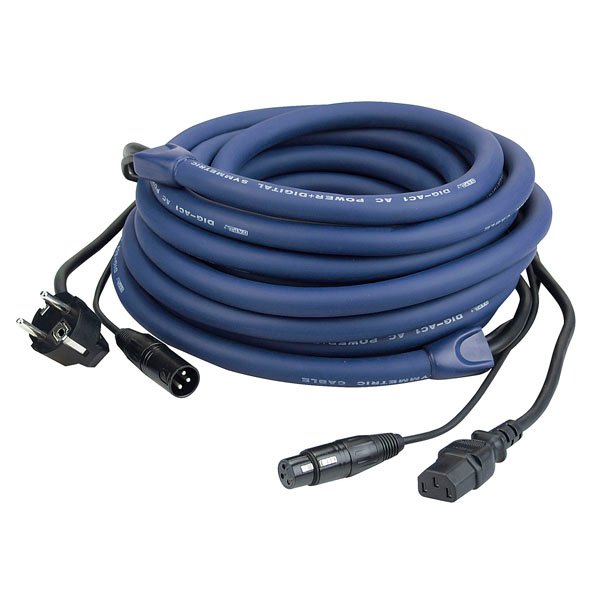

Deze blauwe FP04-kabel van DAP is praktisch wanneer je een armatuur of lichtopstelling zowel van voeding als DMX-signaal wilt voorzien zonder twee losse kabels over hetzelfde traject te leggen. De stroomzijde loopt van Schuko naar IEC C13 female, terwijl het DMX-signaal via 3-polige XLR-connectoren wordt doorgegeven.
Met een lengte van 10 meter is deze uitvoering bruikbaar voor langere runs naar bijvoorbeeld een fixture aan een statief, trussdeel of vaste lichtpositie. De blauwe kleur helpt bij het snel onderscheiden van deze gecombineerde kabel in een flightcase, kabelgoot of backstage omgeving.
De kabel heeft een buitendiameter van 15 mm, een PVC buitenisolatie en koperen contacten. De maximale stroom bedraagt 16 A en de IP20-classificatie maakt hem geschikt voor indoor gebruik.
Toepassingen:
- Voeding en DMX-signaal naar een lichtarmatuur via één kabeltraject.
- Podium- en trussopstellingen waar kabels overzichtelijk moeten blijven.
- Verhuursets waarbij herkenbare blauwe bekabeling gewenst is.
- Clubs, zalen en studio’s met vaste indoor lichtposities.
- Tijdelijke installaties waarbij Schuko, IEC C13 en 3-polige XLR worden gebruikt.
Veelgestelde vragen:
-
Welke stroomaansluitingen heeft deze kabel?
De kabel heeft een Schuko plug aan de voedingszijde en een IEC C13 female connector aan de apparaatzijde.
-
Welke DMX-connectoren zijn aanwezig?
Voor DMX zijn een 3-polige XLR male en een 3-polige XLR female connector aanwezig.
-
Hoe lang is deze uitvoering?
Deze blauwe uitvoering heeft een kabellengte van 10 meter.
-
Voor welke omgeving is de kabel geschikt?
De kabel heeft IP20 en is bedoeld voor indoor gebruik.
-
Wat is de maximale stroom?
De maximale stroom voor het powerdeel is 16 A.
Specificaties:
Aansluitingen
- Connector 1: Schuko plug
- Connector 2: IEC C13 female
- DMX-connector in: XLR 3P
- DMX-connector uit: XLR 3P
- Contacten power: 3
- Contacten data: 3
- Contacttype: koper
Elektrische eigenschappen
- Maximale stroom: 16 A
- Overslagspanning: 30 V
- Impedantie: 110 Ω
- Geleiderweerstand: 80 Ω/km
- Afschermingsweerstand: 30 Ω/km
- Capaciteit geleider: 60 pF/m
- Capaciteit binnenste geleider/geleiderafscherming: 78 pF/m
Kabelopbouw
- Kabellengte: 10 m
- Buitendiameter kabel: 15 mm
- Buitenisolatie type: PVC
- Materiaal: PVC
- Kleur: blauw
- 1e afscherming: twisted
- Opvulmateriaal: papier
Gebruik en omgeving
- IP-waarde: IP20, indoor use only
- Maximale omgevingstemperatuur: 60 °C
- Minimale omgevingstemperatuur: -20 °C
- Gewicht: 2,6 kg
