- Vijf line-level ingangen, waaronder één gebalanceerde stereo-ingang voor langere kabeltrajecten.
- Gebalanceerde stereo masteruitgang via terminalaansluiting.
- Volumeregeling op het front met LED-weergave van het uitgangsniveau.

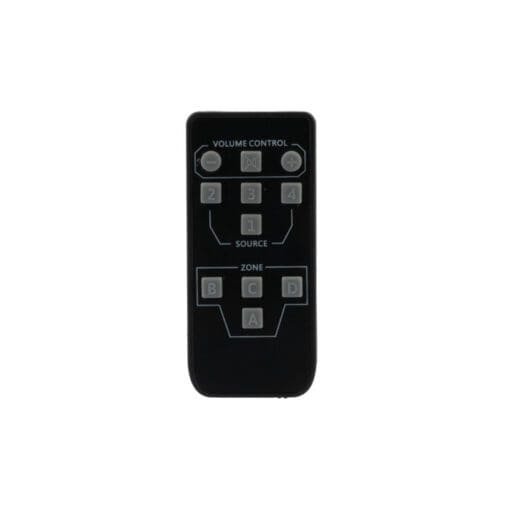

- IR-afstandsbediening met zoneselectie tot 4 zones inbegrepen.
- Uitbreidbaar met SC-WP1 wandpaneel en IR-extender via aanwezige aansluitpoorten.

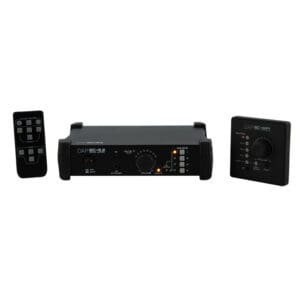

Voor vaste audio-installaties waarin meerdere bronnen naar één stereo-uitgang moeten worden gestuurd, geeft deze DAP-unit de technicus of gebruiker directe controle over bronkeuze en volume. Bediening kan op het apparaat zelf, met de meegeleverde IR-afstandsbediening of via het apart verkrijgbare SC-WP1 wandpaneel.
De ingangszijde is ingericht voor uiteenlopende lijnbronnen: drie ongebalanceerde RCA-ingangen, één gebalanceerde stereo-ingang op terminal en een extra gesommeerde mono-ingang via het SC-WP1 wandpaneel. Die mono-ingang kan worden omgeschakeld tussen lijnniveau en telefoonniveau, wat de unit bruikbaar maakt in installaties waar lokale broninvoer of eenvoudige oproep-/telefoonsignalen een rol spelen.
Het volume wordt ingesteld met een draaiknop die een digitale potentiometer aanstuurt. LED-indicators tonen onder meer kanaalselectie, uitgangsniveau en voeding, zodat de status ook in een rack of technische ruimte snel afleesbaar blijft. Voor integratie zijn er RJ45-aansluitmogelijkheden voor het wandpaneel en bediening via RS232/RS485-compatibele apparatuur.
Toepassingen:
- Bronselectie en volumeregeling in vaste audio-installaties.
- Installaties met meerdere lijnbronnen op RCA en terminalaansluitingen.
- Bediening op afstand met IR-afstandsbediening of SC-WP1 wandpaneel.
- Rack- of technische ruimte-opstellingen waarbij een gebalanceerde stereo-uitgang gewenst is.
- Situaties waarin een IR-extender nodig is door gebrek aan directe zichtlijn.
Veelgestelde vragen:
-
Welke audiobronnen kan ik aansluiten?
Er zijn vier stereo-ingangen aanwezig: drie ongebalanceerde RCA-ingangen en één gebalanceerde ingang via Phoenix/terminal. Daarnaast is er een mono-ingang via 3,5 mm TS.
-
Kan ik de unit bedienen zonder bij het frontpaneel te komen?
Ja. Bediening kan met de meegeleverde IR-afstandsbediening. Daarnaast zijn er RJ45-aansluitingen voor het apart verkrijgbare SC-WP1 wandpaneel en voor bediening via RS232/RS485-compatibele apparatuur.
-
Is deze bronselector geschikt voor langere audiokabels?
Ja, de gebalanceerde stereo-ingang met terminalaansluiting is geschikt voor lange kabeltrajecten. Ook de masteruitgang levert een gebalanceerd stereo-audiosignaal via terminal.
-
Wat kan ik doen als de IR-afstandsbediening geen directe zichtlijn heeft?
De unit heeft een IR-afstandsuitbreidingspoort. Daarop kan een optioneel verkrijgbare IR-extender worden aangesloten voor situaties zonder directe zichtlijn.
-
Hoe zie ik welk niveau of kanaal actief is?
LED-indicators tonen kanaalselectie, uitgangsniveau en voedingsstatus. De volumeregeling zit op het frontpaneel.
Specificaties:
Audio-ingangen
- Mono-ingangen: 1
- Mono-ingangsconnector: TS 3,5 mm ongebalanceerd
- Stereo-ingangen: 4
- Stereo-ingangsconnectoren: Phoenix / RCA
- Maximaal gebalanceerd stereo ingangsniveau: 155 dBu
- Stereo ingangsimpedantie: 300000 Ω
Audio-uitgangen en prestaties
- Main uitgangen: 1
- Main uitgangsconnector: terminal
- Totale harmonische vervorming: < 0,05%
- Frequentierespons: 20 Hz – 20000 Hz
Bediening en indicatie
- LED-indicators: channel select, output level, power
- Afstandsbediening met zoneselectie tot 4 zones inbegrepen
- RJ45-aansluiting voor SC-WP1 wandpaneel
- RJ45-ingang voor RS232/RS485-compatibele bediening
- IR-afstandsuitbreidingspoort aanwezig
Voeding en batterij
- Ingangsspanning: 100-240 V AC, 50/60 Hz
- Power connector in: Power Pro Blue
- Batterijspanning: 3 V
- Capaciteit: 0.017 Ah
- Accuvermogen: 0.051 Wh
- Meegeleverde kabels: Power Pro kabel
Behuizing en omgeving
- Behuizing: gegoten aluminium
- Kleur: zwart
- IP-waarde: IP20, alleen binnengebruik
- Minimale omgevingstemperatuur: 0 °C
- Maximale omgevingstemperatuur: 40 °C
Afmetingen en gewicht
- Hoogte: 55 mm
- Breedte: 167 mm
- Lengte: 210 mm
- Gewicht: 1 kg
