- Passieve volumeregeling voor 100V-luidsprekerlijnen, zonder aparte voeding.
- Zes afzonderlijke uitgangen, elk geschikt voor maximaal 50 W.

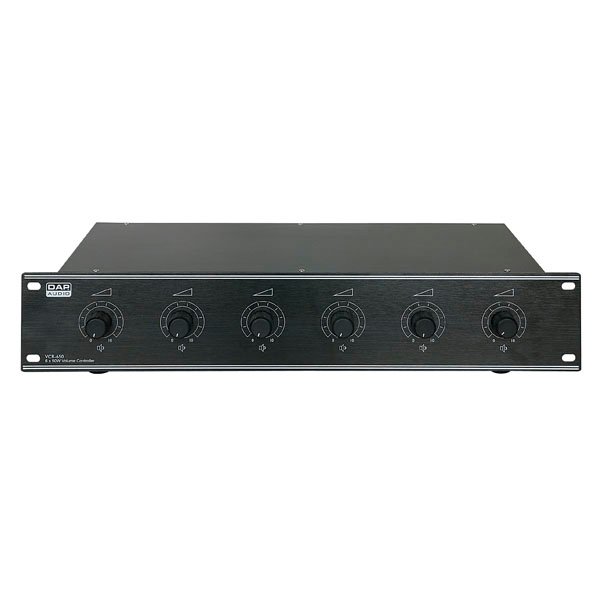

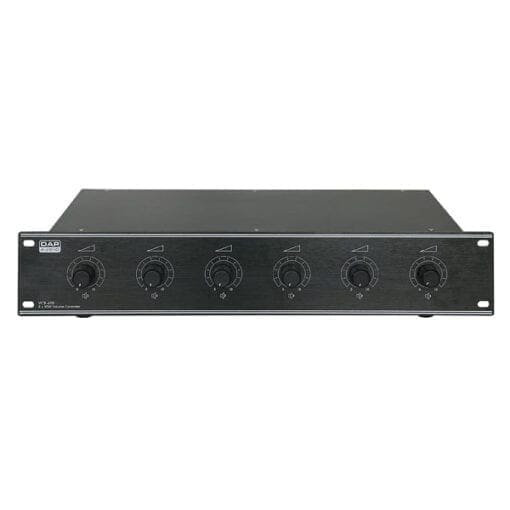

- Frontbediening met zes draaiknoppen voor snelle niveauregeling per zone of lijn.
- 24V-aansluiting per transformator om de volumestand te omzeilen bij noodberichten.
- 19 inch rackbehuizing van 2U, configureerbaar door eigen bedrading.
Met zes interne lijntransformatoren is deze rackmount regelaar gemaakt voor installaties waarin meerdere 100V-luidsprekerlijnen afzonderlijk in volume moeten worden geregeld. Denk aan een gebouwinstallatie waarbij verschillende ruimtes niet allemaal hetzelfde geluidsniveau nodig hebben, maar wel centraal in een rack moeten worden afgewerkt.
Elke uitgang heeft een eigen transformator met aftappunten. Die taps worden via de draaiknoppen op het frontpaneel gekozen, zodat de bediening overzichtelijk blijft voor beheerders, installateurs of technici. Per kanaal is er maximaal 50 W beschikbaar.
Voor omroep- en evacuatiesituaties is per transformator een speciale 24V-aansluiting aanwezig. Daarmee kan de volumeregeling worden overbrugd, zodat noodberichten op vol vermogen worden doorgestuurd. De behuizing past in een standaard 19 inch rack en neemt 2U in beslag.

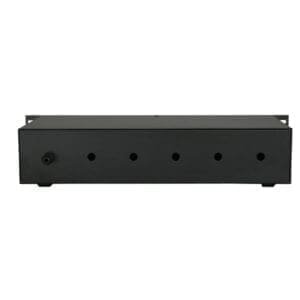

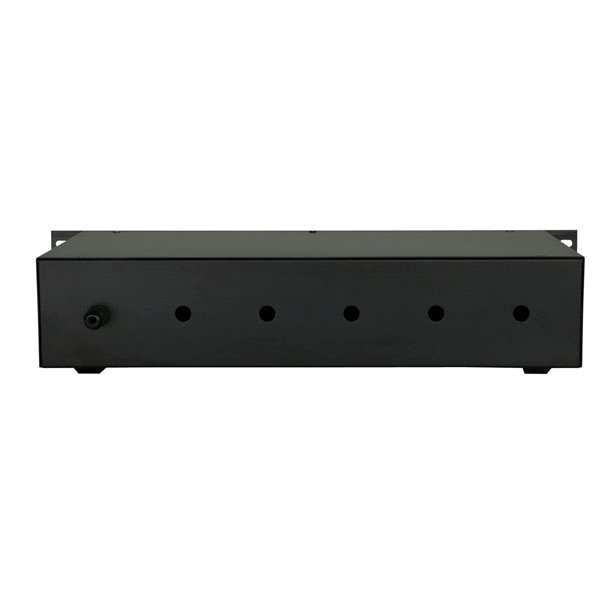

De regelaar wordt niet voorbedraad geleverd. Dat geeft de installateur ruimte om de interne aansluitingen passend te maken voor de betreffende installatie. Kabelwartels zijn inbegrepen voor een nette kabeldoorvoer.
Toepassingen:
- 100V-geluidsinstallaties met meerdere zones of luidsprekerlijnen.
- Rackinstallaties in kantoren, winkels, scholen en publieke gebouwen.
- Omroepsystemen waarbij noodberichten de volumeregeling moeten kunnen passeren.
- Installaties waar zes afzonderlijke niveauregelingen centraal in één rack gewenst zijn.
- Vaste audio-installaties die door een installateur op maat worden bedraad.
Veelgestelde vragen:
-
Heeft deze volumeregelaar een voeding nodig?
Nee, de volumeregeling is passief. Voor de reguliere volumefunctie is geen aparte voeding nodig.
-
Hoeveel luidsprekerlijnen kan ik afzonderlijk regelen?
Er zijn zes hoofd-uitgangen aanwezig. Elke uitgang heeft een eigen draaiknop op het frontpaneel en kan tot 50 W verwerken.
-
Kan de volumestand worden omzeild voor noodberichten?
Ja. Elke transformator heeft een speciale 24V-aansluiting waarmee de volumeregeling kan worden overbrugd, zodat noodberichten op vol vermogen worden doorgegeven.
-
Past deze unit in een standaard rack?
Ja, de behuizing is geschikt voor 19 inch rackmontage en gebruikt 2U aan rackruimte.
-
Is de VCR-650 al intern voorbedraad?
Nee, de unit moet worden bedraad. Daardoor kan een installateur de configuratie afstemmen op de gewenste 100V-installatie.
Specificaties:
Audio en aansluitingen
- Type systeem: 100 V
- Uitgangsvermogen per kanaal bij 70/100 V, 20 Hz – 20 kHz: 50 W
- Hoofd-uitgangen: 6
- Passieve uitgangsconnector: terminal
- Transformator: 100 V
Behuizing en montage
- Rackformaat: 19 inch
- Hoogte: 2U
- Hoogte: 88 mm
- Breedte: 483 mm
- Lengte: 190 mm
- Installatiediepte exclusief connector: 190 mm
- Behuizing: aluminium
- Kleur: zwart
- Afwerking: painted
Gebruik en uitvoering
- IP-waarde: IP20, voor gebruik binnenshuis
- Gewicht: 3,3 kg
- Meegeleverde accessoires: kabelwartels
