- Constante-spanningsdriver voor 12-28 V DC LED-installaties
- DALI-2 / DALI DT6 aansturing voor nauwkeurige dimregeling
- Dimmen tot 0,1% met Hybrid HydraDrive
- Twee LED-uitgangen, aangestuurd via één regelkanaal
- Programmeerbaar met eldoLED TOOLbox en FluxTool, inclusief ondersteuning voor LEDcode2

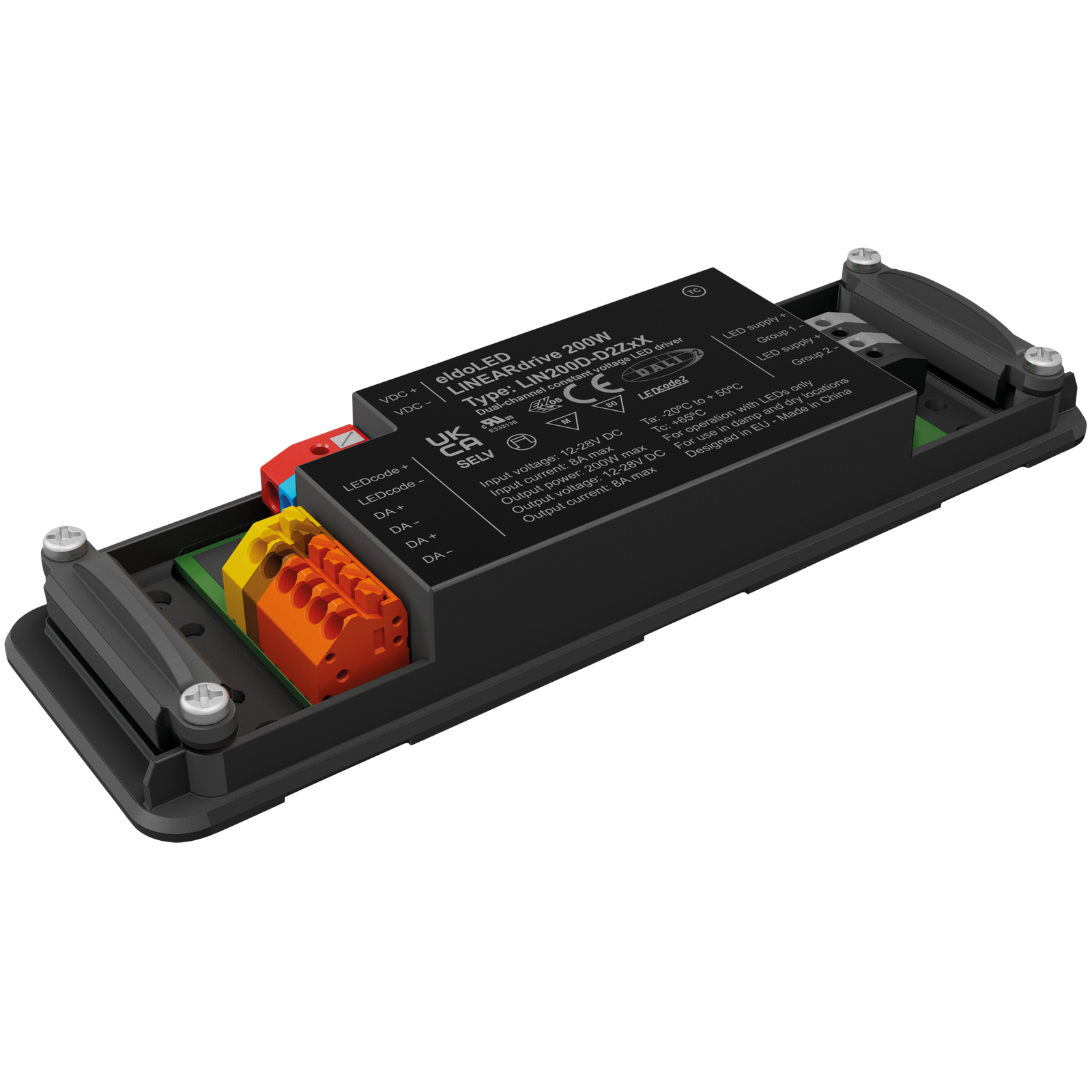

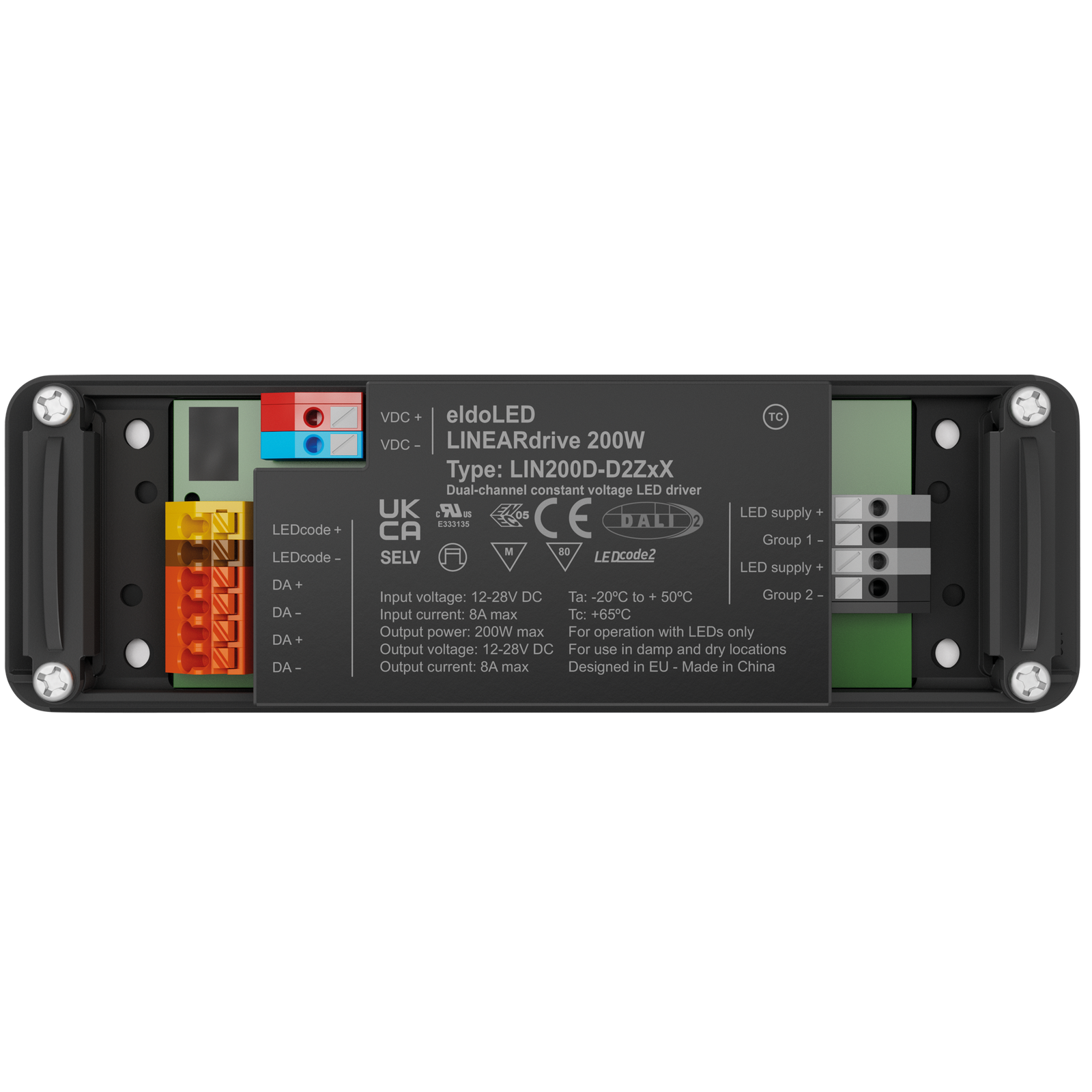

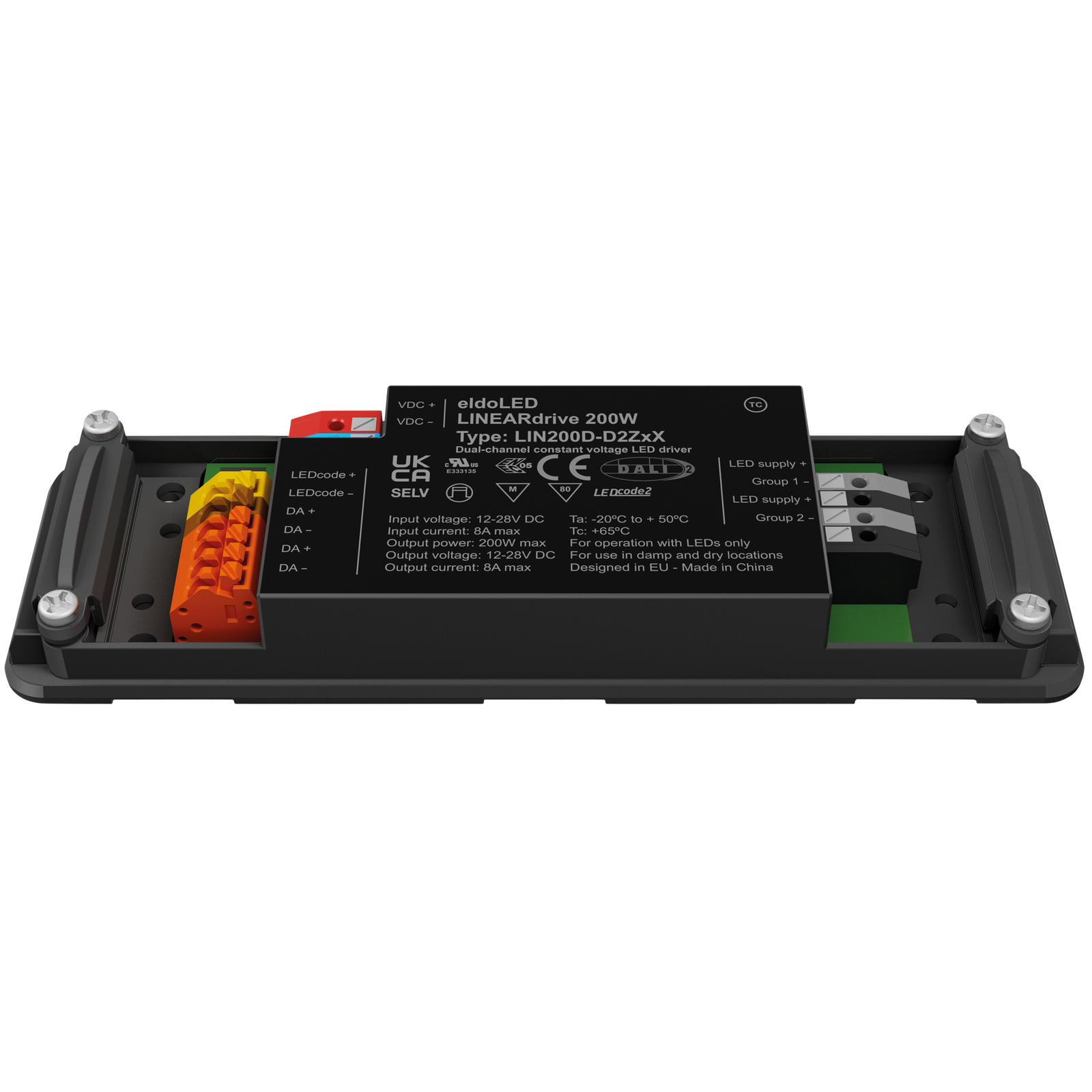

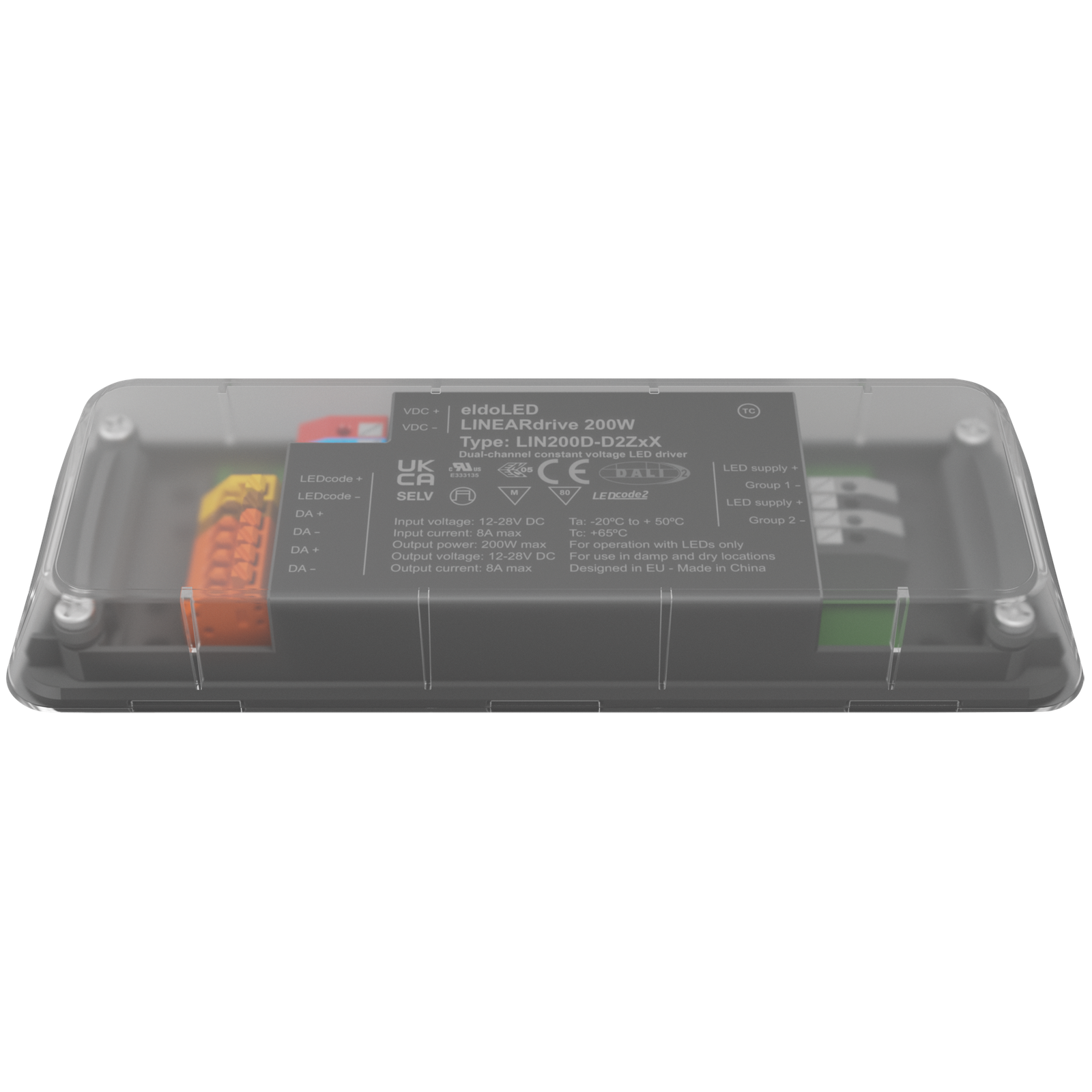

Deze LINEARdrive DC is gemaakt voor installaties waarin LED-strips, kooflijnen of lineaire lichtdetails gecontroleerd en vloeiend moeten reageren. De driver werkt met constante spanning en een ingangsspanning van 12-28 V DC, waardoor hij goed aansluit bij veel laagspannings-LED-systemen in vaste installaties.
Via DALI-2 / DALI DT6 kan de driver worden opgenomen in een gebouw- of lichtregelsysteem. De twee LED-uitgangen worden door één regelkanaal aangestuurd, wat hem geschikt maakt voor installaties waarbij twee LED-belastingen gezamenlijk geregeld moeten worden. De maximale uitgangsstroom bedraagt 8 A, verdeeld over de uitgangen.
Voor projecten waar dimkwaliteit belangrijk is, biedt de driver dimmen tot 0,1% met Hybrid HydraDrive. Met eldoLED TOOLbox en FluxTool zijn onder meer aangepaste dimcurves, LightShape-functies en LEDcode2-functionaliteit te programmeren, zodat de driver nauwkeurig op het lichtontwerp kan worden afgestemd.
Toepassingen:
- Koofverlichting met constante-spannings LED-strips
- Lineaire lichtlijnen in commerciële interieurs
- Architecturale lichtaccenten met DALI-regeling
- Dim-to-Warm en tuneable-white installaties binnen het LINEARdrive DC-platform
- Entertainment- en hospitalityprojecten waar vloeiend dimmen gewenst is
Veelgestelde vragen:
-
Met welk regelsysteem kan deze driver worden aangestuurd?
De driver ondersteunt DALI-2 met DALI DT6, waardoor hij geschikt is voor integratie in DALI-gestuurde lichtinstallaties.
-
Hoe zijn de LED-uitgangen opgebouwd?
Er zijn twee LED-uitgangen aanwezig. Deze worden aangestuurd via één regelkanaal, met een maximale uitgangsstroom van 8 A verdeeld over de uitgangen.
-
Voor welke spanning is de driver geschikt?
De driver werkt met een ingangsspanning van 12-28 V DC en is ontworpen voor constante-spannings LED-toepassingen in dat spanningsbereik.
-
Kan de dimrespons worden aangepast?
Ja. Programmering wordt ondersteund via eldoLED TOOLbox en FluxTool, onder meer voor aangepaste dimcurves, LightShape-functies en LEDcode2-functionaliteit.
-
Is deze driver geschikt voor buitenmontage?
Nee, de IP20-classificatie is bedoeld voor binnengebruik in een droge installatieomgeving.
Specificaties:
Aansturing en programmering
- Aansturing: DALI
- Protocol: DALI-2 / DALI DT6
- Regelkanalen: 1
- LED-uitgangen: 2
- Ondersteuning: LEDcode2
- Programmeerbaar via: eldoLED TOOLbox en FluxTool
- Bluetooth: nee
Elektrisch
- Type driver: constante spanning
- Ingangsspanning: 12-28 V DC
- Uitgangsspanning: 12-28 V DC
- Vermogen: 200 W
- Ondersteund uitgangsvermogen: tot 224 W
- Maximale uitgangsstroom: 8 A
- Dimbereik: tot 0,1%
- Dimtechniek: Hybrid HydraDrive
Aansluitingen
- Power connector in: open einde
- Power connector uit: open einde
Behuizing en afmetingen
- Kleur: zwart
- Lengte: 153 mm
- Breedte: 50 mm
- Hoogte: 23 mm
- Gewicht: 0,149 kg
Omgeving
- IP-waarde: IP20, alleen binnengebruik
- Minimale omgevingstemperatuur: -20 °C
- Maximale omgevingstemperatuur: 50 °C
- Maximale oppervlaktetemperatuur: 78 °C
