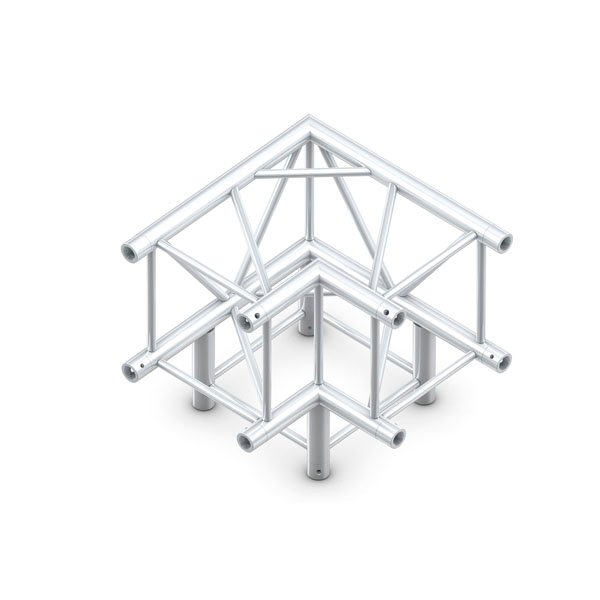

- 3-weg hoekstuk van 90° voor Pro-40 heavy duty vierkante trussconstructies.
- F-uitvoering met F Ø 27,8 mm truss-systeem en Prolyte-compatibiliteit.
- Gemaakt met 48 x 3 mm hoofdbuizen en 20 mm bracebuizen voor intensief gebruik.
- Geschikt voor binnen- en buitenopstellingen, met gepolijste zilverkleurige afwerking.
- Geleverd met 4 sets spigot, pin en spring voor de verbinding.
Dit hoekdeel is gemaakt voor situaties waarin een Pro-40 constructie niet recht doorloopt, maar in een vaste 90° hoek over drie richtingen moet worden opgebouwd. Denk aan stevige daklijnen, standframes, podiumconstructies of grotere presentaties waarbij de truss niet alleen visueel strak moet aansluiten, maar ook mechanisch logisch onderdeel is van de totale opbouw.
De heavy duty uitvoering gebruikt een groter trussformaat van 390 x 390 mm en gecertificeerde aluminium buizen. Daardoor past dit onderdeel bij constructies met grotere overspanningen en zwaardere ontwerpvragen dan compacte trussformaten. Met een lengte en hoogte van 600 mm blijft het hoekstuk overzichtelijk te verwerken in modulaire ontwerpen.
De F-versie is opgegeven als Prolyte-compatibel. Bij het combineren van trussdelen van verschillende merken hoort altijd een beoordeling door een bevoegde en gekwalificeerde partij, inclusief risicobeoordeling en constructieberekeningen. Zo blijft de constructie afgestemd op het daadwerkelijke gebruik en de belasting.
Toepassingen:
- 90° hoeken in grotere Pro-40 trussframes.
- Concertpodia en tijdelijke podiumconstructies.
- Beursstands, displayframes en presentatieconstructies.
- Binnen- en buitenopstellingen met heavy duty vierkante truss.
- Constructies waarbij drie trussrichtingen in één hoekpunt samenkomen.
Veelgestelde vragen:
-
Is dit een 2-weg of 3-weg hoekstuk?
Dit is een 3-weg hoekstuk met een vaste hoek van 90°, geschikt voor constructies waarin drie trussrichtingen bij elkaar komen.
-
Bij welk koppelsysteem hoort deze F-uitvoering?
Deze uitvoering gebruikt het F Ø 27,8 mm truss-systeem en is opgegeven als Prolyte-compatibel.
-
Kan dit hoekdeel buiten worden gebruikt?
Ja, de Pro-40 heavy duty lijn is geschikt voor binnen- en buitenopstellingen. De constructieve toepassing moet altijd passen bij het ontwerp en de berekende belasting.
-
Worden de verbindingsdelen meegeleverd?
Ja, dit hoekstuk wordt geleverd met 4 sets spigot, pin en spring.
-
Mag ik dit onderdeel combineren met truss van een ander merk?
Combineren van verschillende trussmerken vereist goedkeuring door een bevoegde en gekwalificeerde derde partij, inclusief risicobeoordeling en constructieberekeningen.
Specificaties:
Constructie en formaat
- Trusstype: 3-way / corner
- Trusshoek: 90°
- Grootte: 390 mm x 390 mm
- Lengte: 600 mm / 0,6 m
- Hoogte: 600 mm / 0,6 m
- Gewicht: 11,4 kg
Buizen en systeem
- Diameter hoofdbuis: 48 x 3 mm
- Diameter bracebuis: 20 mm
- Truss-systeem: F Ø 27,8 mm
- Compatibiliteit: Prolyte
Afwerking en levering
- Afwerking: gepolijst
- Kleur: zilver
- Meegeleverde accessoires: 4x set spigot, pin, spring
