- Rechter 90° hoekstuk voor MILOS PRO-30 Triangle F-constructies.
- F-koppelsysteem met Ø 27,8 mm compatibiliteit voor Prolyte-systemen.
- Gemaakt van 50 x 2 mm aluminium hoofdbuis met 16 mm braces.
- Gepolijste zilverkleurige afwerking en TÜV-gecertificeerd PRO-30 systeem.
- Inclusief 4 sets spigot, pin en spring voor de aansluiting.

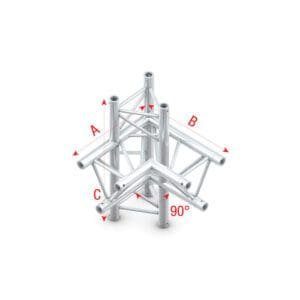

Dit ACF44sp-hoekdeel is gemaakt voor situaties waarin een PRO-30 Triangle F-lijn niet recht doorloopt, maar als rechter 90° hoek omhoog of omlaag wordt doorgezet. Met A-, B- en C-maten van 500 mm is het een compact hoekstuk voor trussconstructies waar de geometrie strak moet aansluiten op bestaande PRO-30-delen.
De constructie volgt de bekende PRO-30-opbouw met 50 mm aluminium hoofdbuizen, een wanddikte van 2 mm en 16 mm schoren. Dat maakt dit onderdeel geschikt voor verhuurbedrijven, podia, clubs, theaters en installateurs die werken met modulaire trussopstellingen en daarbij een zilverkleurige, gepolijste afwerking willen behouden.
Het F-koppelsysteem heeft een diameter van 27,8 mm en is compatibel met Prolyte-systemen. Bij het combineren van truss van verschillende merken is goedkeuring door een bevoegde en gekwalificeerde derde partij nodig, inclusief risicobeoordeling en constructieberekeningen.
Toepassingen:
- Rechter 90° hoek in een PRO-30 Triangle F-trussconstructie.
- Hoekverbindingen in podium-, theater- en clubinstallaties.
- Modulaire trussopstellingen waarbij een lijn omhoog of omlaag wordt doorgezet.
- Vaste installaties en verhuursets met F-koppeling Ø 27,8 mm.
- Constructies waarin een zilveren, gepolijste trussafwerking gewenst is.
Veelgestelde vragen:
-
Voor welk koppelsysteem is dit hoekstuk gemaakt?
Dit hoekstuk gebruikt het MILOS F-systeem met Ø 27,8 mm koppeling en is compatibel met Prolyte-systemen.
-
Welke hoek maakt dit trussdeel?
Het gaat om een rechter 90° hoekstuk. De opgegeven A-, B- en C-maten zijn elk 500 mm.
-
Wordt het verbindingsmateriaal meegeleverd?
Ja, dit trussdeel wordt geleverd met 4 sets spigot, pin en spring voor de aansluiting.
-
Kan ik dit onderdeel combineren met truss van andere merken?
Combineren met andere merken vereist goedkeuring door een bevoegde en gekwalificeerde partij, inclusief risicobeoordeling en constructieberekeningen.
-
Hoe zwaar is dit hoekstuk?
Het hoekstuk weegt 9,6 kg en heeft een trussmaat van 290 x 257 mm.
Specificaties:
Afmetingen en gewicht
- Lengte: 500 mm / 0,5 m
- Grootte: 290 mm x 257 mm
- A-maat: 500 mm
- B-maat: 500 mm
- C-maat: 500 mm
- Gewicht: 9,6 kg
Constructie
- Diameter hoofdbuis: 50 x 2 mm
- Diameter bracebuis: 16 mm
- Trusstype: 4-way / corner / right
- Trusshoek: 90°
- PRO-30 trusssystemen: TÜV-gecertificeerd
Koppeling en compatibiliteit
- Truss-systeem: F Ø 27,8 mm
- Compatibiliteit: Prolyte
- Koppeling via conische connectoren en spigots
Afwerking en levering
- Afwerking: gepolijst
- Kleur: zilver
- Meegeleverde accessoires: 4x set spigot, pin en spring
