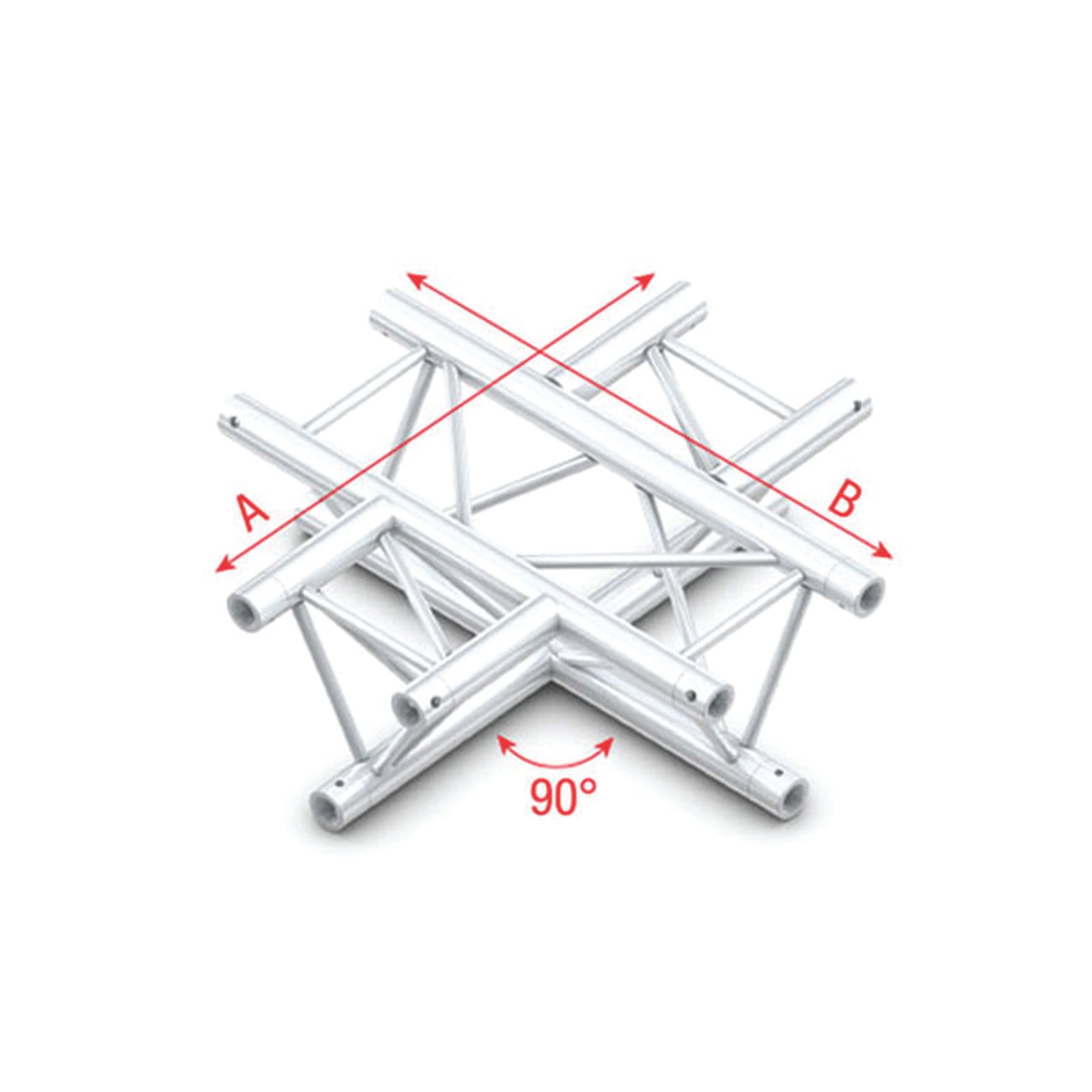

- 90° 4-weg hoekdeel voor een horizontale Pro-30 Triangle-opbouw
- F-koppeling met Ø 27,8 mm aansluiting, koppelbaar met Prolyte-systemen
- Gemaakt met 50 x 2 mm hoofdbuizen en 16 mm bracebuizen
- Zilverkleurige, gepolijste afwerking met een gewicht van 4,2 kg
- Inclusief 4 sets spigot, pin en spring voor aansluiting
Dit ACF41sp hoekdeel is gemaakt voor situaties waarin een Pro-30 Triangle-constructie niet alleen een bocht maakt, maar als horizontale 4-weg kruising wordt opgebouwd. Met de 90° hoekvorm en de gelijke maatvoering van 500 mm per zijde is het een praktisch element voor rasterwerk, decorconstructies, beursframes en podiumopstellingen.
De F-uitvoering gebruikt een Ø 27,8 mm koppelsysteem en is koppelbaar met Prolyte-systemen. Dat maakt dit onderdeel interessant voor bedrijven die bestaande Prolyte-compatible voorraad willen uitbreiden met een zilverkleurig MILOS Pro-30 Triangle-hoekstuk.
De constructie is gebaseerd op 50 mm aluminium hoofdbuis met 2 mm wanddikte en 16 mm braces. Het onderdeel is TÜV-gecertificeerd binnen het MILOS PRO-30 systeem. Bij het combineren van trussdelen van verschillende merken moet de complete constructie altijd worden beoordeeld en doorgerekend door een bevoegde, gekwalificeerde partij.
Toepassingen:
- Horizontale 4-weg kruisingen in Pro-30 Triangle-constructies
- Podiumframes en trussrasters met 90° aansluitingen
- Beursstands, showrooms en tijdelijke presentatiekaders
- Discotheken, theaters en eventlocaties met modulair riggingmateriaal
- Uitbreiding van Prolyte-compatible F-truss voorraad
Veelgestelde vragen:
-
Is dit hoekdeel koppelbaar met Prolyte truss?
Ja, dit is de F-uitvoering met Ø 27,8 mm koppeling en die is koppelbaar met Prolyte-systemen. Bij merkcombinaties is constructieve goedkeuring door een gekwalificeerde partij vereist.
-
Waarvoor gebruik je de 4-way horizontal uitvoering?
Deze uitvoering is geschikt voor een horizontale viersprong in een Pro-30 Triangle-opbouw, bijvoorbeeld wanneer meerdere trusslijnen in een raster of frame onder 90° samenkomen.
-
Wordt het aansluitmateriaal meegeleverd?
Ja, dit hoekstuk wordt geleverd met 4 sets spigot, pin en spring.
-
Wat zijn de belangrijkste buismaten van dit onderdeel?
De hoofdbuis heeft een diameter van 50 mm met een wanddikte van 2 mm. De bracebuizen hebben een diameter van 16 mm.
Specificaties:
Constructie
- Trusstype: 4-way / horizontal
- Hoek: 90°
- Truss-systeem: F Ø 27,8 mm
- Koppelbaar met: Prolyte
- Grootte: 290 mm x 257 mm
- Lengte: 500 mm / 0,5 m
Buizen
- Diameter hoofdbuis: 50 x 2 mm
- Diameter bracebuis: 16 mm
Afwerking en uitvoering
- Kleur: zilver
- Afwerking: gepolijst
- Gewicht: 4,2 kg
Meegeleverde accessoires
- 4x set spigot, pin en spring
