- 90° 5-weg hoekstuk met cross- en down-richting voor PRO-30 Triangle F-opstellingen.
- F-koppelsysteem met Ø 27,8 mm, compatibel met Prolyte-systemen.
- Gemaakt van 50 x 2 mm aluminium hoofdbuis met 16 mm braces.
- Zilverkleurige, gepolijste afwerking en TÜV-gecertificeerd PRO-30 trusssysteem.
- Inclusief 4 sets met spigot, pin en spring voor de verbindingen.
Dit hoekdeel is gemaakt voor constructies waarin een driehoekige PRO-30 F-lijn niet alleen een 90° bocht maakt, maar ook extra richtingen nodig heeft. Door de 5-weg uitvoering met cross en down is het element geschikt voor knooppunten waar meerdere trussdelen samenkomen, bijvoorbeeld in een grid, decorconstructie of compacte riggingopstelling.

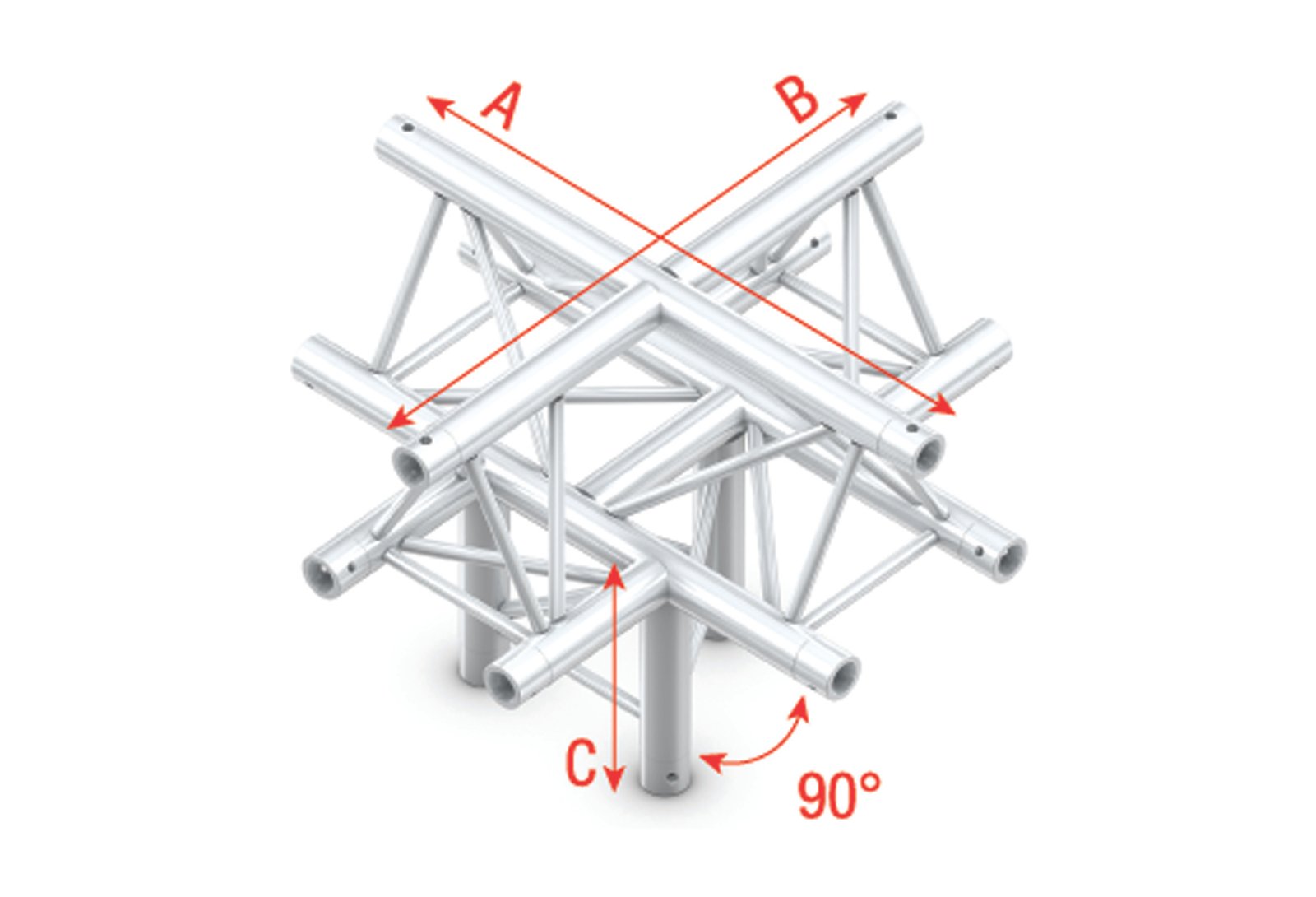

De apex-up oriëntatie helpt bij het consequent opbouwen van Triangle F-constructies waarbij de top van de driehoek boven ligt. De maatvoering van A, B en C is telkens 500 mm, waardoor dit hoekstuk logisch aansluit binnen modulaire PRO-30 configuraties.
Het F-systeem gebruikt een koppeling van Ø 27,8 mm en is compatibel met Prolyte-systemen. Bij het combineren van truss van verschillende merken moet de constructie altijd worden beoordeeld en goedgekeurd door een bevoegde en gekwalificeerde partij, inclusief risicobeoordeling en constructieberekening.
Toepassingen:
- 90° hoekverbindingen in PRO-30 Triangle F-constructies.
- Grid- en plafondconstructies met extra down-aftakking.
- Beursstands, podia, theaters en vaste installaties waar meerdere richtingen samenkomen.
- Riggingknooppunten met Prolyte-compatibele F-koppeling van Ø 27,8 mm.
- Opstellingen waarbij een zilverkleurige, gepolijste trussafwerking gewenst is.
Veelgestelde vragen:
-
Is dit hoekstuk geschikt voor Prolyte-compatibele constructies?
Ja, dit is een MILOS F-uitvoering met Ø 27,8 mm koppeling en compatibiliteit met Prolyte-systemen.
-
Wat betekent 5-way / cross / down bij dit hoekdeel?
Het hoekstuk heeft meerdere aansluitrichtingen: een 90° hoek, een kruising en een neerwaartse aansluiting voor constructies waarin trussdelen in verschillende richtingen samenkomen.
-
Welke verbindingsmaterialen worden meegeleverd?
Er worden 4 sets meegeleverd, elk bestaande uit spigot, pin en spring.
-
Waar moet ik op letten bij combineren met andere trussmerken?
Laat combinaties van verschillende merken altijd goedkeuren door een bevoegde en gekwalificeerde partij, met risicobeoordeling en constructieberekening.
Specificaties:
Constructie
- Trusstype: 5-way / Cross / Down
- Trusshoek: 90°
- Truss-systeem: F Ø 27,8 mm
- Compatibiliteit: Prolyte
- Diameter hoofdbuis: 50 x 2 mm
- Diameter bracebuis: 16 mm
- PRO-30 systeem: TÜV-gecertificeerd
Afmetingen en gewicht
- Lengte: 500 mm
- Lengte: 0,5 m
- Grootte: 290 mm x 257 mm
- A: 500 mm
- B: 500 mm
- C: 500 mm
- Gewicht: 12 kg
Afwerking
- Kleur: zilver
- Afwerking: gepolijst
Meegeleverd
- 4x set spigot, pin en spring
