- Volledig metalen behuizing voor RF-bescherming en elektromagnetische afscherming.
- Duplex aardecontact voor betrouwbare verbinding tussen chassisdeel en kabelplug.
- Female contacten met soldeerbarrière, zodat soldeer uit het koppelgebied blijft.
- Grotere soldeercontacten maken het aansluiten overzichtelijker.

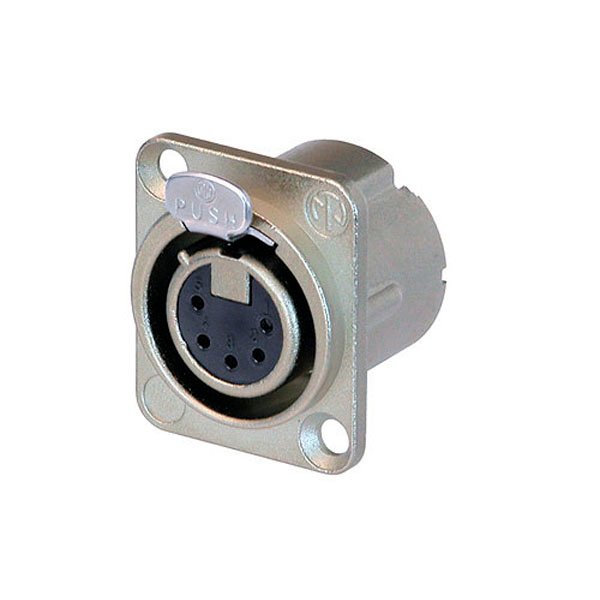

Deze 5-polige female inbouwconnector is gemaakt voor apparatuur, panelen en behuizingen waar een stevige XLR-verbinding nodig is. De nikkelkleurige metalen behuizing draagt bij aan afscherming en mechanische robuustheid, terwijl de verzilverde contacten zorgen voor een lage contactweerstand.
De aansluiting gebeurt via soldeerpunten. Dat maakt deze uitvoering geschikt voor vaste montage en maatwerkbekabeling waarbij de bedrading direct op de connector wordt afgewerkt. Dankzij de soldeerbarrière wordt voorkomen dat soldeer in het contactgebied terechtkomt.
Met latch-vergrendeling blijft de gekoppelde kabelplug stevig op zijn plaats. De connector is inzetbaar in omgevingen van -30 °C tot 80 °C en heeft een IP40-classificatie.
Toepassingen:
- Inbouw in apparatuurfronten, panelen en metalen behuizingen.
- Vaste 5-polige XLR-aansluitpunten in rack- en installatiepanelen.
- Reparatie of vervanging van female chassisconnectoren met soldeeraansluiting.
- Maatwerkpanelen waarbij afscherming en een vergrendelbare verbinding belangrijk zijn.
Veelgestelde vragen:
-
Is dit een male of female connector?
Dit is een 5-polige female receptacle voor chassismontage.
-
Hoe wordt de bedrading aangesloten?
De bedrading wordt op de soldeerpunten aangesloten. De uitvoering heeft grotere soldeercontacten voor gemakkelijker afwerken.
-
Is deze uitvoering geschikt voor PCB-montage?
Nee, deze connector is uitgevoerd met soldeerpunten en is niet bedoeld voor PCB-montage.
-
Wat doet het duplex aardecontact?
Het duplex aardecontact zorgt voor goed contact tussen het chassisdeel en de aangesloten kabelplug.
-
Welke bescherming biedt de metalen behuizing?
De volledig metalen behuizing ondersteunt RF-bescherming en elektromagnetische afscherming.
Specificaties:
Connector
- Merk connector: Neutrik
- Type: 5-polige female receptacle
- Contacten: 5
- Aansluiting: soldeerpunten
- PCB-montage: nee
- Vergrendelingstype: latch
Contacten en elektrische eigenschappen
- Contacttype: verzilverd
- Contactweerstand: < 5 mΩ
- Maximale geleiderdikte: 5 AWG
Behuizing en bescherming
- Behuizing: metaal
- Kleur: zilver
- IP-waarde: IP40
Temperatuurbereik
- Minimale omgevingstemperatuur: -30 °C
- Maximale omgevingstemperatuur: 80 °C
