- rearTWIST-vergrendeling met soft-touch behuizing voor toegang in dicht bekabelde patches.
- True 75 Ω ontwerp voor veeleisende HD-, HDTV- en DVD-signaalverbindingen.
- Nauwsluitende middenpin-inzet met voelbare feedback tijdens montage.
- Ontworpen voor goede kabelbescherming en stevige kabelretentie.
- Zwitserse precisie-onderdelen uit messing voor langdurig gebruik.

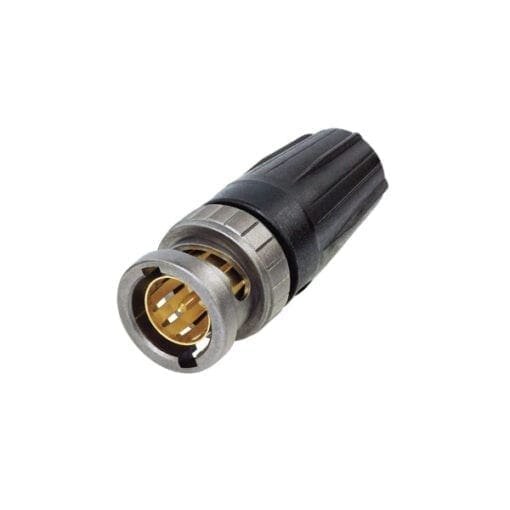

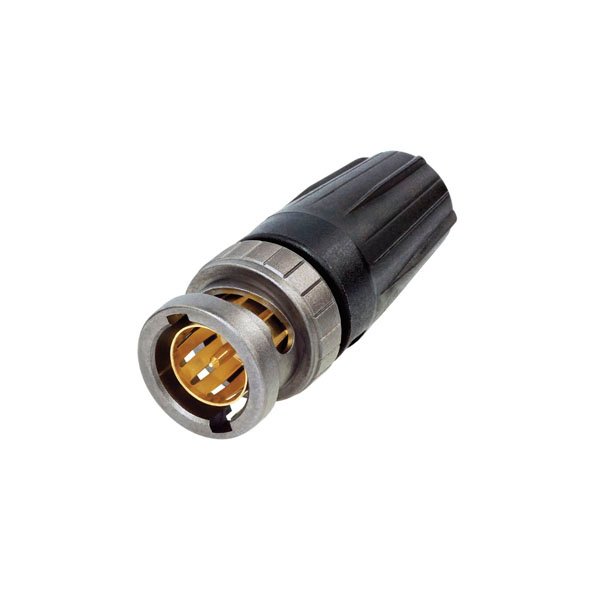

Deze Neutrik BNC-kabelconnector is gemaakt voor situaties waarin veel aansluitingen dicht naast elkaar zitten, zoals patchpanelen, videoracks en broadcastbekabeling. Dankzij het rearTWIST-principe bedien je de vergrendeling aan de achterzijde van de connector, waardoor je minder ruimte nodig hebt rond de voorzijde van de aansluiting.
Het echte 75 Ω ontwerp maakt de connector geschikt voor HD-signaaltrajecten waarbij impedantie en betrouwbare contactoverdracht belangrijk zijn. De soft-touch behuizing biedt bovendien ruimte voor kleurcodering, wat praktisch is bij het overzichtelijk opbouwen van meerdere lijnen.
De NBNC75BZV14 past bij kabels met een penkrimpmaat van 1,6 mm vierkant of 1,75 mm hex en een schermkrimpmaat van 8,23 mm hex. Daarmee is dit een gerichte keuze voor technici die een passende krimpconnector zoeken voor professionele videobekabeling.
Toepassingen:
- HD-videobekabeling in broadcast- en AV-racks.
- Patchvelden waar BNC-aansluitingen dicht naast elkaar geplaatst zijn.
- Montage van kabels met 8,23 mm hex schermkrimp.
- Signaallijnen waarbij een true 75 Ω BNC-verbinding gewenst is.
- Kleurgecodeerde kabelsets voor overzichtelijke installatie en service.
Veelgestelde vragen:
-
Voor welke krimpmaten is deze BNC-connector geschikt?
Deze connector is geschikt voor een penkrimpmaat van 1,6 mm vierkant of 1,75 mm hex en een schermkrimpmaat van 8,23 mm hex.
-
Waarom is rearTWIST handig in een vol patchpaneel?
De vergrendeling en ontgrendeling worden via de achterzijde bediend. Daardoor blijft de connector beter bereikbaar wanneer meerdere BNC-aansluitingen dicht naast elkaar zitten.
-
Is deze connector geschikt voor HD-videosignalen?
Ja, het true 75 Ω ontwerp is gemaakt voor HD-toepassingen en voldoet aan strenge HDTV/DVD-eisen.
-
Helpt deze uitvoering bij het herkennen van kabels?
Ja, de rearTWIST-behuizing biedt de mogelijkheid tot kleurcodering, wat handig is bij het onderscheiden van meerdere videolijnen.
Specificaties:
Type en montage
- Connectoruitvoering: BNC male kabelconnector
- rearTWIST-principe: vergrendelen en ontgrendelen via soft-touch behuizing
- Geschikt voor penkrimpmaat: 1,6 mm vierkant of 1,75 mm hex
- Geschikt voor schermkrimpmaat: 8,23 mm hex
- PCB-montage: nee
Elektrische eigenschappen
- Impedantie: 75 Ω
- Contactweerstand: < 3 mΩ
- Aantal contacten: 1
- Contacttype: messing
Constructie
- Behuizing: plastic
- Kleur: zwart
- Precisie-onderdelen: Zwitsers gefreesd messing
Afmetingen en gewicht
- Lengte: 37 mm
- Breedte: 15 mm
- Hoogte: 15 mm
- Gewicht: 0,015 kg
Omgeving
- Minimale omgevingstemperatuur: -30 °C
- Maximale omgevingstemperatuur: 85 °C
