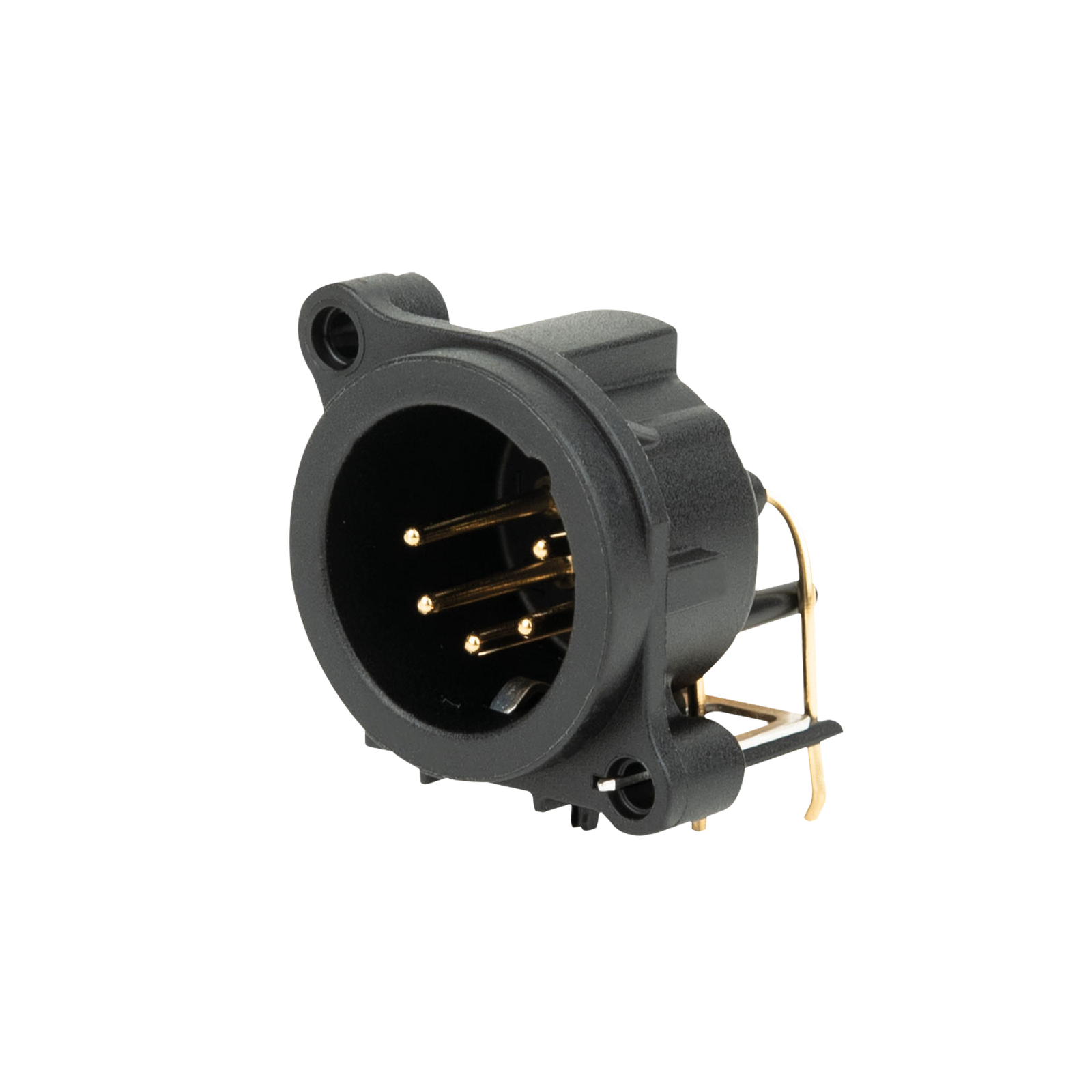

NEUTRIK 5-polige male XLR chassisconnector voor horizontale PCB-montage

• Vijfpolige male XLR-paneelconnector voor horizontale PCB-montage.
• Compact ontwerp met een montagedichtheid van 23 mm tussen de middelpunten.
• Gepolijste contactvlakken met harde vergulding voor corrosiebestendige signaaloverdracht.
• Kunststof behuizing met UL94V-0 classificatie en IP40-bescherming.
• Voorzien van latch-vergrendeling en afzonderlijk massacontact naar het frontpaneel.

Wanneer er weinig ruimte is op een printplaat of frontpaneel, telt de opbouw van de connector direct mee. Dit NEUTRIK chassisdeel is gemaakt voor horizontale montage op de PCB, waardoor de aansluiting netjes in lijn met het paneel kan worden geplaatst en printsporen aan beide zijden van de print bereikbaar blijven.

De vijfpolige uitvoering is interessant voor apparatuur waarin meer aders nodig zijn dan bij een standaard 3-polige XLR-verbinding. Denk aan besturing, audio- of signaaltoepassingen waarbij een vergrendelbare paneelaansluiting gewenst is en de connector vast onderdeel wordt van het apparaatontwerp.

De afzonderlijke massa-aansluiting zorgt voor geleiding tussen de connectorbehuizing en het frontpaneel. De vergulde, gepolijste contactvlakken zijn gekozen voor een duurzame contactkwaliteit, terwijl de kunststof behuizing helpt om het geheel compact en licht te houden.

Toepassingen:

• Inbouw in audio-, licht- en besturingsapparatuur met vijfpolige XLR-aansluiting.
• Horizontale PCB-layouts waarbij de connector direct op de print wordt gemonteerd.
• Frontpanelen met hoge aansluitdichtheid door 23 mm hart-op-hart plaatsing.
• Apparaten waarbij een vergrendelbare male XLR-aansluiting nodig is.
• Ontwerpen waarin een separate massa-verbinding naar het paneel gewenst is.

Veelgestelde vragen:

1. Is deze connector geschikt voor directe montage op een printplaat?

   Ja, dit model is gemaakt voor horizontale PCB-montage.

2. Wat betekent de horizontale montage in het ontwerp?

   De connector wordt liggend op de PCB geplaatst, zodat hij op printsporen aan beide zijden van de print kan aansluiten.

3. Kan deze aansluiting worden vergrendeld?

   Ja, de connector heeft een latch-vergrendeling voor een geborgde XLR-verbinding.

4. Waarom zijn de contacten verguld?

   De gepolijste contactvlakken met harde vergulding bieden corrosiebestendigheid en een betrouwbare elektrische verbinding.

5. Hoe dicht kunnen meerdere connectoren naast elkaar worden geplaatst?

   Het ontwerp ondersteunt een hoge montagedichtheid met 23 mm tussen de middelpunten.
