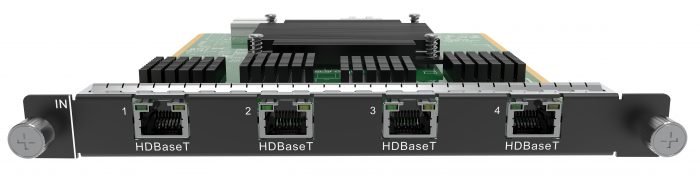

NovaStar H Series 4x HDBaseT-ingangskaart

• Vier HDBaseT-ingangen via RJ45 Gigabit Ethernet-poorten op één H Series-kaart.
• Schakelbaar gebruik in single link- en dual link-ingangsmodus, inclusief begeleidende audio.
• Ondersteunt HDCP 1.4 en geeft signaalaanwezigheid weer met status-LED’s.

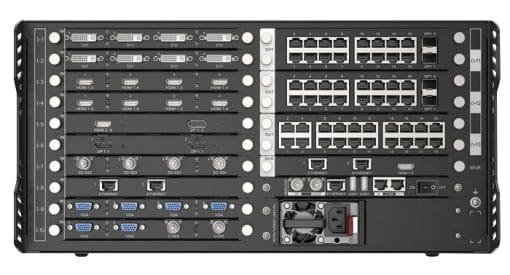

Deze ingangskaart breidt een NovaStar H Series-systeem uit met vier HDBaseT-ingangen voor videobronnen via RJ45. Dat is vooral nuttig wanneer bronnen over netwerkkabels worden aangeleverd en je meerdere inputs overzichtelijk in één modulair systeem wilt onderbrengen.

In single link-modus zijn alle vier de connectors inzetbaar als ingang. Per connector wordt maximaal 1920 x 1080 bij 60 Hz ondersteund, met aangepaste resoluties tot 2560 pixels breed of 2560 pixels hoog binnen de genoemde grenzen.

Voor hogere resoluties gebruik je dual link-modus. Daarbij functioneren connector 2 en 4 als ingang en ondersteunt elke ingang maximaal 3840 x 2160 bij 30 Hz. Ook in deze modus zijn aangepaste resoluties mogelijk, met een maximale breedte of hoogte van 3840 pixels volgens de opgegeven resolutiegrenzen.

Toepassingen:

• Uitbreiding van een NovaStar H Series-configuratie met HDBaseT-ingangen.
• LED- en videosystemen waarbij meerdere 1080p60-bronnen binnenkomen via RJ45.
• Projecten waar 4K-ingangssignalen via dual link-modus verwerkt moeten worden.
• Installaties waarbij HDCP 1.4-compatibiliteit vereist is voor de videosignaalroute.
• Technische regies waar status-LED’s snel inzicht geven in aanwezige ingangssignalen.

Veelgestelde vragen:

1. Kan ik alle vier de RJ45-poorten tegelijk als ingang gebruiken?

   Ja, in single link-modus zijn alle vier de connectors beschikbaar als ingang, elk met ondersteuning tot 1920 x 1080 bij 60 Hz.

2. Welke poorten gebruik ik in dual link-modus?

   In dual link-modus zijn connector 2 en connector 4 beschikbaar als ingang. Per connector wordt maximaal 3840 x 2160 bij 30 Hz ondersteund.

3. Ondersteunt deze kaart ook audio?

   Ja, de ingangsmodi ondersteunen begeleidende audio naast het videosignaal.

4. Hoe controleer ik of er een ingangssignaal aanwezig is?

   De status-LED’s op de kaart geven aan of er een ingangssignaal wordt gedetecteerd.

5. Is de kaart geschikt voor HDCP-beveiligde signalen?

   Ja, de kaart is compatibel met HDCP 1.4.
