NovaStar H-serie 4K zenderkaart met 16x RJ45 en 2x fibre

• 4K zenderkaart voor NovaStar H-serie H2/H5/H9/H15 Video Wall Splicers.
• 16 RJ45 Gigabit Ethernet-uitgangen voor ledscherm-aansturing.
• Tot 10.400.000 pixels totaal, met ondersteuning voor 8- en 10-bit kleurdiepte.
• 2 optische 10G SFP-slots voor singlemode en multimode fibre transmission.
• RJ45-uitgangen afzonderlijk configureerbaar als main- of backup-poort.

Voor grotere ledopstellingen is niet alleen resolutie belangrijk, maar ook een overzichtelijke verdeling van de uitgangen. Deze NovaStar H-serie zenderkaart combineert 16 RJ45-uitgangen met 2 fibre-uitgangen, waardoor je binnen een H-serie videowall splicer veel pixelcapaciteit en redundantie-opties beschikbaar hebt.

Elke RJ45 Gigabit Ethernet-uitgang stuurt tot 650.000 pixels aan bij 8-bit kleurdiepte of tot 320.000 pixels bij 10-bit. Dat maakt de kaart geschikt voor installaties waarbij hoge resolutie, kleurverwerking en poortindeling zorgvuldig moeten worden afgestemd op de ledprocessor en het schermontwerp.

De twee optische uitgangen zijn logisch verdeeld: OPT 1 geeft de signalen van Ethernet-poorten 1 t/m 8 door, terwijl OPT 2 de signalen van poorten 9 t/m 16 doorgeeft. Dit is praktisch wanneer de afstand tussen regie, processorlocatie en ledwand groter is of wanneer glasvezel in de signaalstructuur wordt gebruikt.

Toepassingen:

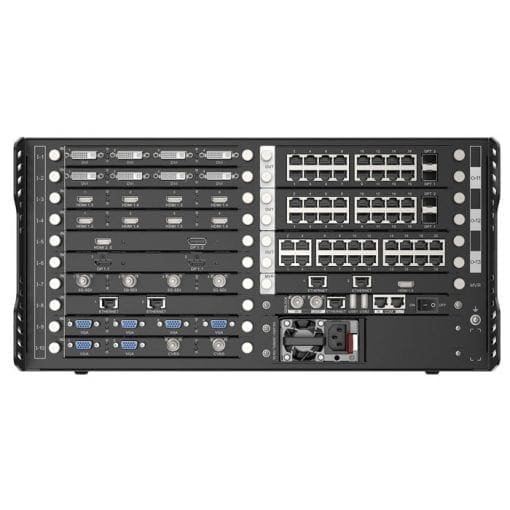

• Uitbreiding van NovaStar H2, H5, H9 en H15 Video Wall Splicers.
• Aansturing van grote ledwanden met hoge pixelbelasting.
• Ledinstallaties waarbij 8-bit of 10-bit kleurdiepte wordt toegepast.
• Systemen met gescheiden main- en backup-poortconfiguraties.
• Projecten waarbij singlemode of multimode fibre transmission wordt ingezet.

Veelgestelde vragen:

1. Met welke NovaStar H-serie splicers is deze kaart te gebruiken?

   De kaart is gemaakt voor de NovaStar H-serie H2, H5, H9 en H15 Video Wall Splicers.

2. Hoeveel pixels kan één RJ45-uitgang aansturen?

   Per RJ45 Gigabit Ethernet-uitgang is dat tot 650.000 pixels bij 8-bit of tot 320.000 pixels bij 10-bit kleurdiepte.

3. Kan ik de RJ45-poorten als backup gebruiken?

   Ja, elke RJ45-uitgang kan afzonderlijk worden ingesteld als hoofdpoort of als backup-poort.

4. Wat is de verdeling van de twee fibre-uitgangen?

   OPT 1 geeft de signalen van Ethernet-poorten 1 t/m 8 door. OPT 2 geeft de signalen van Ethernet-poorten 9 t/m 16 door.

5. Ondersteunt de kaart zowel singlemode als multimode glasvezel?

   Ja, de twee optische fibre-uitgangen ondersteunen singlemode en multimode fibre transmission.
