- Vier HDBaseT-uitgangen via RJ45 Gigabit Ethernet-poorten.
- Keuze uit single link met vier actieve uitgangen of dual link voor hogere resoluties.
- Ondersteunt 8-bit RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 en 10-bit YCbCr 4:4:4.
- Status-LED’s aan de achterzijde tonen direct of er een uitgangssignaal aanwezig is.

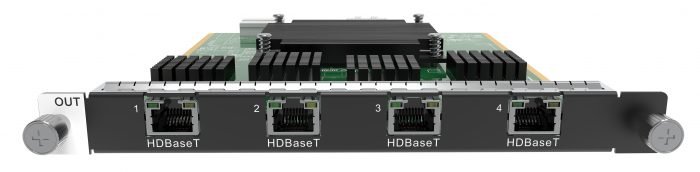

Voor H Series-configuraties waarin HDBaseT-uitgangen nodig zijn, biedt deze kaart een gerichte uitbreiding met vier RJ45-aansluitingen. De kaart is geschikt voor installaties en producties waarbij videosignalen met begeleidende audio vanuit een modulaire NOVASTAR-omgeving moeten worden uitgevoerd.
In single link-modus zijn alle vier de uitgangen beschikbaar. Per connector wordt dan een maximale resolutie van 2048 x 1152 bij 60 Hz ondersteund. Voor afwijkende resoluties loopt de maximale breedte op tot 2560 pixels, bijvoorbeeld 2560 x 983 bij 60 Hz, en de maximale hoogte tot 2560 pixels, bijvoorbeeld 884 x 2560 bij 60 Hz.
Wanneer hogere resoluties nodig zijn, kan de kaart in dual link-modus worden gebruikt. In die stand zijn connector 2 en 4 beschikbaar als uitgang; connector 1 kopieert connector 2 en connector 3 kopieert connector 4. Per actieve uitgang ondersteunt de kaart dan maximaal 4096 x 2160 bij 30 Hz of 3840 x 1080 bij 60 Hz.
De status-LED’s op de achterzijde helpen bij controle tijdens opbouw, installatie of service. Houd er rekening mee dat deze uitgangskaart geen fade-overgangseffect ondersteunt.
Toepassingen:
- Uitbreiden van een NOVASTAR H Series-systeem met HDBaseT-uitgangen.
- Video-uitvoer naar installaties waar RJ45 HDBaseT-aansluitingen gewenst zijn.
- LED- en videosystemen met single link-uitvoer tot 2048 x 1152 @60 Hz per connector.
- Configuraties met dual link-uitvoer tot 4096 x 2160 @30 Hz of 3840 x 1080 @60 Hz.
- Situaties waarin signaalcontrole via status-LED’s direct aan de kaart gewenst is.
Veelgestelde vragen:
-
Hoeveel uitgangen zijn beschikbaar in single link-modus?
In single link-modus zijn alle vier de RJ45 HDBaseT-connectoren beschikbaar als uitgang.
-
Wat verandert er in dual link-modus?
In dual link-modus zijn connector 2 en 4 actief als uitgang. Connector 1 kopieert connector 2 en connector 3 kopieert connector 4.
-
Welke maximale resolutie ondersteunt de kaart?
In single link is dat 2048 x 1152 @60 Hz per connector. In dual link ondersteunt de kaart per actieve uitgang 4096 x 2160 @30 Hz of 3840 x 1080 @60 Hz.
-
Ondersteunt deze kaart audio via de uitgangsmodi?
Ja, de single link- en dual link-uitgangsmodi ondersteunen begeleidende audio.
-
Kan deze uitgangskaart fade-overgangen gebruiken?
Nee, deze kaart ondersteunt geen fade-overgangseffect.
Specificaties:
Uitgangen en aansluitingen
- Type uitgangsconnector: HDBaseT out
- HDBaseT-uitgangen: 4
- Dataconnector uit: RJ45
- Aantal uitgangsslots: 1
- Optisch slot: nee
Resolutie en signaal
- Single link maximale resolutie: 2048 x 1152 @60 Hz per connector
- Single link aangepaste resolutie: maximale breedte 2560 pixels, bijvoorbeeld 2560 x 983 @60 Hz
- Single link aangepaste resolutie: maximale hoogte 2560 pixels, bijvoorbeeld 884 x 2560 @60 Hz
- Dual link maximale resolutie: 4096 x 2160 @30 Hz of 3840 x 1080 @60 Hz per actieve connector
- Dual link aangepaste resolutie: maximale breedte 4096 pixels, bijvoorbeeld 4096 x 1130 @60 Hz
- Dual link aangepaste resolutie: maximale hoogte 4096 pixels, bijvoorbeeld 1014 x 4096 @60 Hz
- Ondersteunde 8-bit uitvoer: RGB 4:4:4, YCbCr 4:4:4 en YCbCr 4:2:2
- Ondersteunde 10-bit uitvoer: YCbCr 4:4:4
- Single link- en dual link-uitgangsmodi met audio
- Fade-overgangseffect: niet ondersteund
Fysiek en omgeving
- Gewicht: 0,5 kg
- IP-waarde: IP20, alleen voor indoor gebruik
- Kleur: zwart
Controle
- Status-LED’s aan de achterzijde geven aan of een uitgangssignaal aanwezig is
