- Verwerkt videosystemen tot maximaal 65 megapixels.
- Modulair main frame met 15 ingangskaartslots en 5 uitgangskaartslots.
- Ondersteunt HDR10, HLG en 10-bit signaalverwerking.
- Web Control met toegang via Windows, Mac, iOS, Android en Linux.
- Geschikt voor redundante voeding en GenLock in & out.
Dit H9 main frame is gemaakt voor grote LED-opstellingen waarbij videosplitsing, LED-verwerking en centrale controle in één systeem moeten samenkomen. De hardwarematige FPGA-architectuur zorgt voor een stabiele verwerking van complexe videosignalen, terwijl de maximale pixelcapaciteit van 65 Mpx ruimte biedt voor omvangrijke schermconfiguraties.

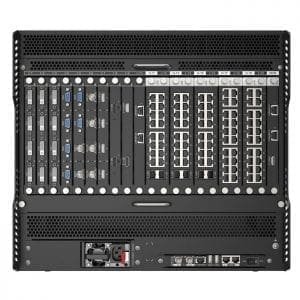

Het modulaire ontwerp maakt het systeem flexibel bij ontwerp, installatie en uitbreiding. Insteekmodules zijn hot-swappable en het frame biedt plaats aan maximaal 15 ingangskaarten en 5 uitgangskaarten. Daardoor kan de configuratie worden afgestemd op de gebruikte signaalbronnen, schermopbouw en gewenste routing.
Voor veeleisende LED-projecten ondersteunt de H9 onder meer 4K high-definition in- en uitgangen, 10-bit verwerking, multi-screen beheer, multi-layer management, EDID-beheer en monitoring. Met Web Control is bediening niet gebonden aan één besturingssysteem; technici kunnen toegang krijgen via gangbare desktop- en mobiele platforms.
Toepassingen:
- Vaste installaties met grote fine-pitch LED-schermen.
- Videowalls waar meerdere schermen en lagen centraal beheerd moeten worden.
- Installaties met 4K-bronnen en 10-bit signaalverwerking.
- Projecten waarbij EDID-beheer, monitoring en GenLock vereist zijn.
- LED-systemen waarbij redundantie en schaalbare kaartconfiguratie belangrijk zijn.
Veelgestelde vragen:
-
Hoeveel pixels kan dit main frame maximaal verwerken?
De H9 ondersteunt maximaal 65 megapixels, geschikt voor zeer grote LED-schermconfiguraties.
-
Hoe flexibel is de kaartconfiguratie?
Het frame heeft 15 ingangskaartslots en 5 uitgangskaartslots. De insteekmodules zijn hot-swappable, zodat de configuratie flexibel kan worden ingericht.
-
Welke bediening is mogelijk op afstand?
Bediening kan via Ethernet, RS-232 en Web Control. De browser/server-architectuur ondersteunt toegang via Windows, Mac, iOS, Android en Linux.
-
Ondersteunt de H9 HDR-signalen?
Ja, het systeem ondersteunt HDR10, HLG en 10-bit signaalverwerking.
-
Hoeveel rackruimte is nodig voor installatie?
De behuizing neemt 9U in beslag en heeft een breedte van 483 mm inclusief handvaten.
Specificaties:
Systeem en verwerking
- Maximaal aantal pixels: 65 Mpx
- Scaling-functie: ja
- Crop-instellingen: ja
- Lagen: 80
- HDR: HDR10, HLG
- Signaalverwerking: 10-bit
- GenLock: in & out
- Scherm: LCD
Kaartslots en modules
- Aantal ingangsslots: 15
- Aantal uitgangsslots: 5
- Optisch slot: nee
- Hot-swappable insteekmodules: ja
Bediening en netwerk
- Besturingssoftware: Novastar LCT
- Besturingsmogelijkheden: Ethernet / RS-232
- Web Control: ja
- Ethernet-snelheid: 1 Gbit/s
- Type ingangsconnector: RS-232
- RS-232: 1
- Dataconnector in: RJ45
- Dataconnector uit: RJ45
Voeding
- Ingangsspanning: 100-240 V AC, 50/60 Hz
- Vermogensverbruik: 450 W
- Power connector in: IEC
- Ondersteuning voor redundante voeding: ja
Behuizing en afmetingen
- Hoogte-eenheden: 9 U
- Breedte inclusief handvaten: 483 mm
- Breedte zonder handvaten: 440 mm
- Hoogte inclusief handvaten: 400 mm
- Diepte inclusief handvaten: 533 mm
- Gewicht: 35 kg
- Kleur: zwart / grijs
Omgeving
- IP-waarde: IP20, indoor use only
- Minimale omgevingstemperatuur: 0 °C
- Maximale omgevingstemperatuur: 45 °C
- Maximale vochtigheid bij gebruik: 0-80 %rH
Meegeleverde kabels
- CAT-5-kabel
- HDMI-HDMI-kabel
- IEC-kabel
