Beschrijving

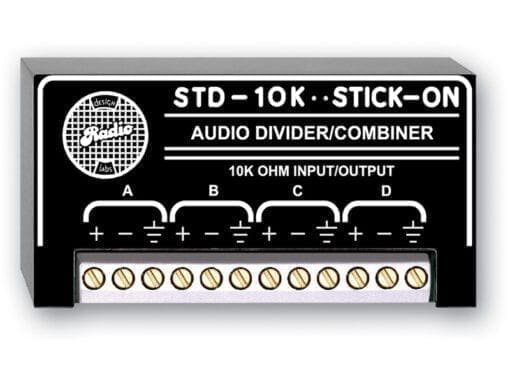

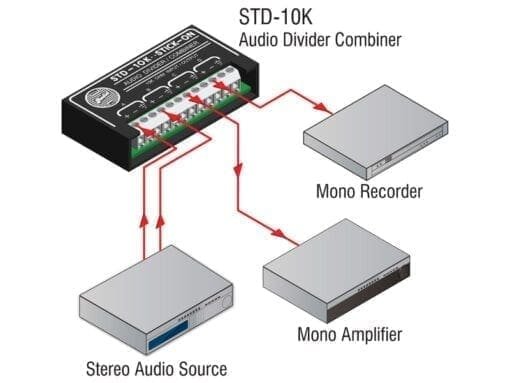

STD elke module is een resistief vertakking netwerk RF filtering op elk van de vier kanalen. Elk kanaal A tot D, kan hetzij een ingang of een uitgang is. Dit maakt het combineren van stereo signalen in mono-ingangen, splitsen mono-signalen van meerdere ingangen, en zelfs een combinatie van microfoons met uitgang kortsluiting schakelt in één versterker ingang. De STD modules zijn verkrijgbaar in 150 Ω 600 Ω en 10 kOhm modellen. Alle in- en uitgangen zijn gebalanceerd.
Specificaties:
- Circuit Type: Passief
- Circuit Configuratie: Balanced
- Input / Output Impedantie: 10 kOhm
- Aantal ingangen / uitgangen: 4 totaal; geschikt voor gebruik in combinatie; split
- 1 in tot 3; 2 in tot 2; 3 in 1 uit
- connectie verlies: 3 dB
- Isolatie tussen de kanalen: 3 dB (gebruik RDL mixers of distributie
- versterkers voor isolatie)
- Maximale Signaal Input: +22 dBu
- Voeding: Passief (niet noodzakelijk)
