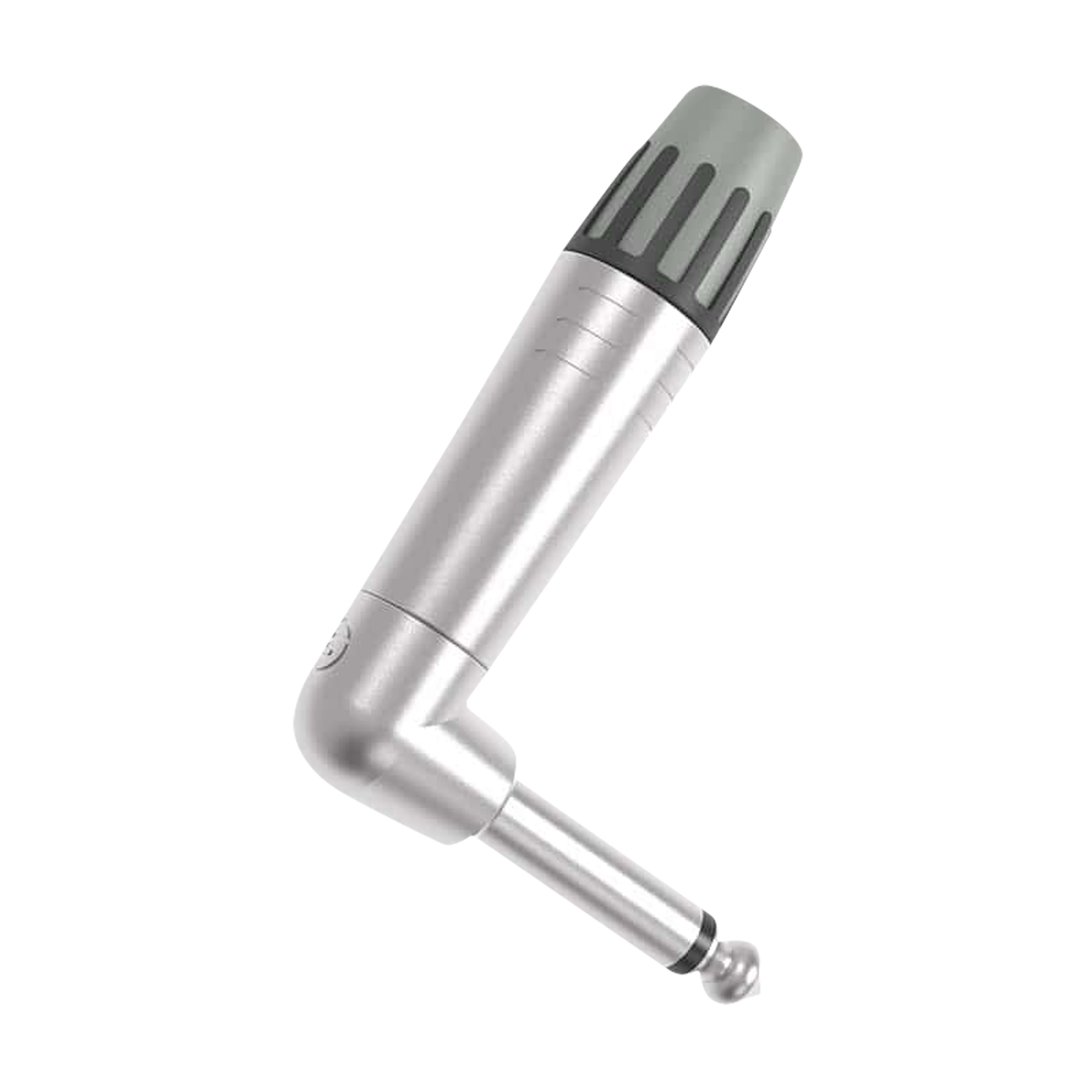

- Haakse 6,3 mm mono jackplug voor compacte kabelrouting
- Verchroomde metalen behuizing met zinklegering
- Vernikkelde contacten voor een betrouwbare verbinding
- Chuck-type trekontlasting voor stevige kabelmontage
- Geschikt voor kabels met een buitendiameter van 4 tot 7 mm
Deze SEETRONIC jackplug is gemaakt voor situaties waarin een rechte plug te ver uitsteekt of de kabel onhandig belast. Door de 90°-uitvoering loopt de kabel langs het apparaat of instrument weg, wat praktisch is bij pedalboards, rackapparatuur, mengtafels, patchpunten en andere audio-opstellingen met beperkte ruimte.
De plug heeft 2 contacten en is uitgevoerd als mono 6,3 mm connector. De behuizing is van metaal en heeft een verchroomde afwerking in zilverkleur. De contacten zijn vernikkeld en het contacttype is messing, wat de plug geschikt maakt voor het samenstellen of repareren van audiokabels met passende aderdikte.
Voor kabelbouw is vooral de kabeldiameter belangrijk: deze plug is geschikt voor kabels met een buitendiameter tussen 4 en 7 mm. De geleideraansluiting ondersteunt 1 mm², met een maximale geleiderdikte van 1 mm² of 18 AWG.
Toepassingen:
- Zelf monteren van 6,3 mm mono instrument- of audiokabels
- Haakse aansluiting op apparatuur met weinig ruimte achter de connector
- Kabelreparatie in verhuursets, studio’s en podiumopstellingen
- Gebruik op pedalboards waar kabels vlak langs de behuizing moeten lopen
- Vervanging van een beschadigde mono jackplug op een geschikte kabel
Veelgestelde vragen:
-
Is dit een mono of stereo jackplug?
Dit is een mono jackplug met 2 contacten.
-
Voor welke kabeldiameter is deze plug geschikt?
De plug is geschikt voor kabels met een buitendiameter van 4 tot 7 mm.
-
Waarom kiezen voor een haakse jackplug?
Een haakse plug laat de kabel onder 90° wegvoeren, waardoor de aansluiting minder uitsteekt en netter langs apparatuur of een pedalboard kan lopen.
-
Welke maximale aderdikte past op de geleideraansluiting?
De maximale geleiderdikte is 1 mm², overeenkomend met 18 AWG.
Specificaties:
Connector
- Type: 6,3 mm mono jackplug, haaks
- Diameter: 6,3 mm
- Contacten: 2
- Contacttype: messing
- Vergrendelingstype: geen slot
Aansluiting en kabel
- Geleideraansluiting: 1 mm²
- Maximale geleiderdikte: 1 mm²
- Maximale geleiderdikte AWG: 18 AWG
- Geschikte kabelbuitendiameter: 4 tot 7 mm
- Buitendiameter kabel: 7 mm
Elektrisch
- Impedantie: 100000 Ω
Behuizing en afwerking
- Behuizing: metaal
- Materiaal behuizing: zinklegering
- Afwerking: verchroomd
- Kleur: zilver
- Contacten: vernikkeld
Afmetingen
- Lengte: 64,2 mm
- Hoogte: 45 mm
- Breedte: 15 mm
