SEETRONIC SE8FDYH-44 RJ45 D-size chassisconnector IP65

Beschrijving

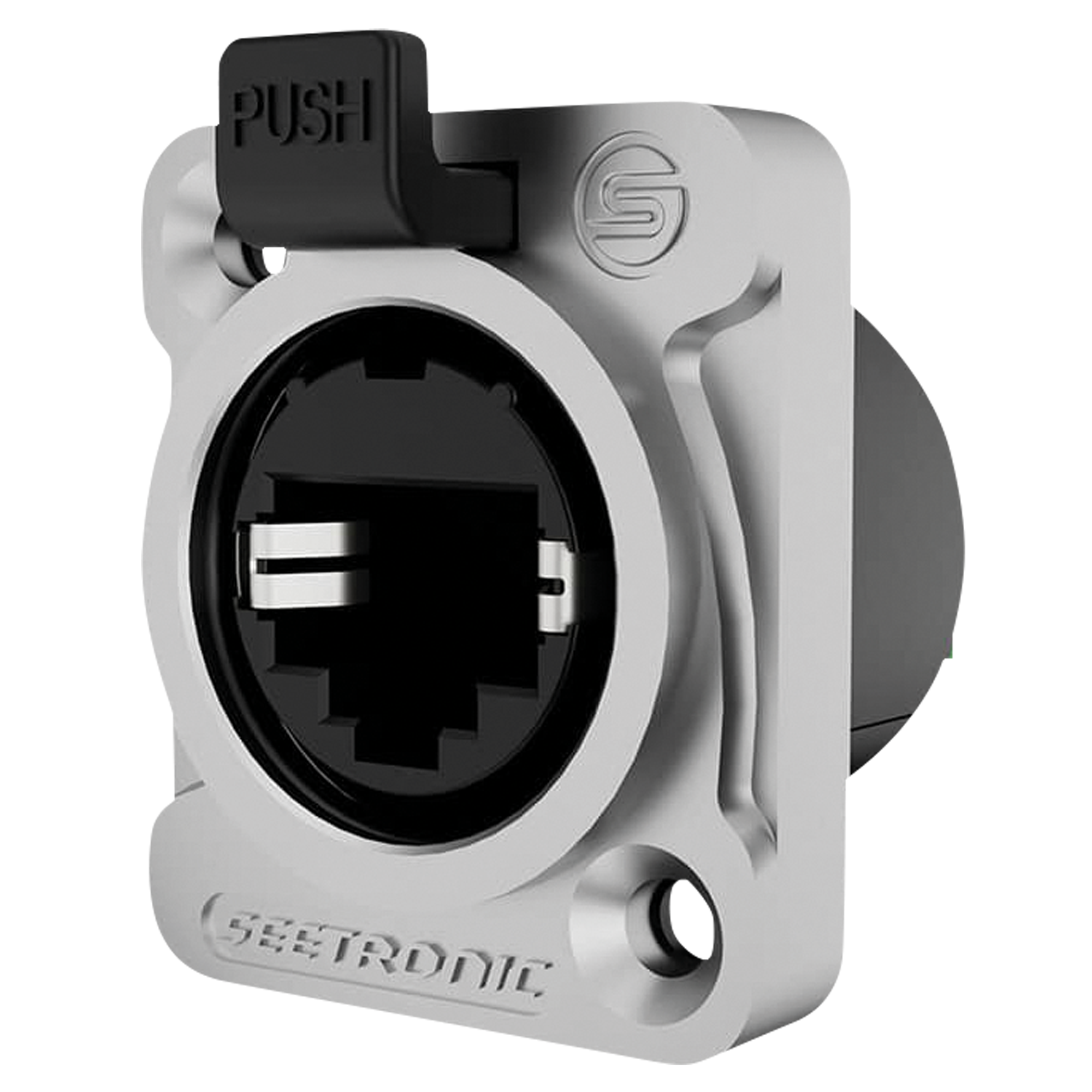

• RJ45-aansluiting aan de voorzijde met 8 soldeerpads aan de achterzijde
• IP65-classificatie wanneer gekoppeld of met geplaatste afsluitkap
• Voor frontmontage in D-formaat uitsparingen
• Geschikt voor netwerksnelheden tot CAT5e, 1 Gigabit

Deze SEETRONIC chassisconnector is gemaakt voor situaties waarin een RJ45-netwerkverbinding stevig in een paneel, behuizing of aansluitplaat moet worden ingebouwd. Aan de voorkant sluit je een RJ45-stekker aan; aan de achterzijde zijn 8 soldeerpads aanwezig voor de signaaladers.

Het vergrendelingssysteem helpt om de verbinding mechanisch zekerder te maken dan bij een standaard losse RJ45-doorvoer. Dat is vooral prettig bij tijdelijke opstellingen, mobiele racks, custom bekabeling en installaties waar kabels regelmatig worden aangesloten en losgenomen.

Omdat de connector vanaf de voorkant wordt gemonteerd en past in D-formaat gaten, is hij goed inzetbaar in bestaande panelen met dit montagetype. De zinken behuizing geeft de connector een stevige basis, terwijl de CAT5e-ondersteuning hem geschikt maakt voor 1 Gigabit-netwerkverbindingen volgens Klasse D.

Toepassingen:

• Netwerkaansluitingen in flightcases, racks en patchpanelen
• RJ45-paneelmontage in AV-, licht- en geluidsinstallaties
• Custom aansluitplaten met D-formaat uitsparingen
• Vaste of mobiele netwerkinfrastructuur met CAT5e-snelheden
• Situaties waarin een vergrendelbare RJ45-chassisaansluiting gewenst is

Veelgestelde vragen:

1. Wordt deze connector vanaf de voor- of achterkant gemonteerd?

   De connector wordt vanaf de voorkant geïnstalleerd en past in D-formaat montagegaten.

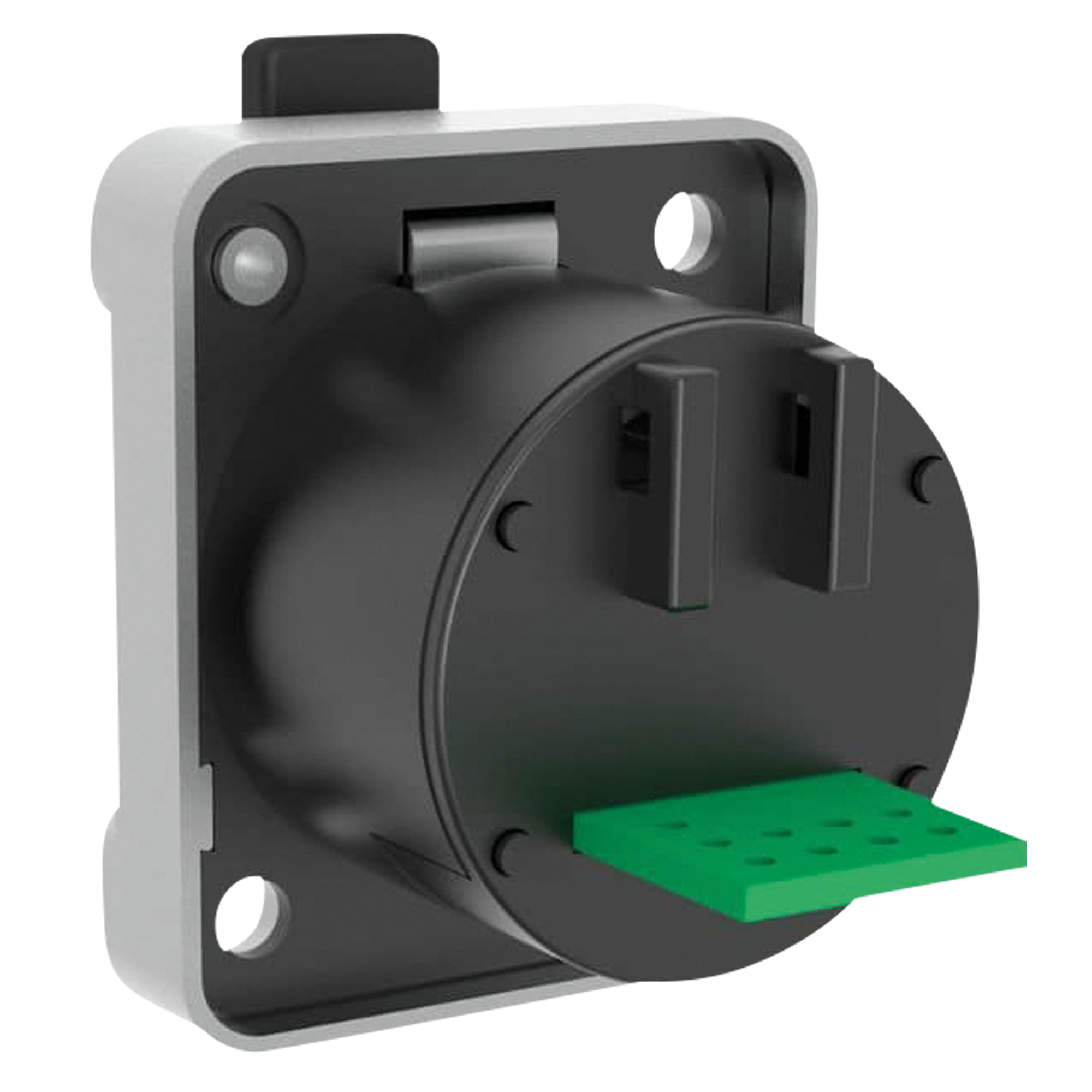

2. Hoe worden de aders aan de achterzijde aangesloten?

   Aan de achterkant zitten 8 soldeerpads voor de signaalkabels. Er is geen PCB-montage voorzien.

3. Wanneer geldt de IP65-classificatie?

   De IP65-classificatie geldt wanneer de connector gekoppeld is of wanneer een afsluitkap is geplaatst.

4. Welke netwerksnelheid ondersteunt deze RJ45-chassisconnector?

   Hij is geschikt voor CAT5e-ondersteunde netwerksnelheden tot 1 Gigabit en voldoet aan Klasse D volgens TIA / EIA 568B en ISO / IEC 11801.
